RUBSAMEN&HERR LV300 德国鲁萨曼控制柜过滤散热风扇完整解析
一、品牌与产品概述
RUBSAMEN&HERR（鲁萨曼 & 赫尔，德国），LV300 是工业电控柜专用带滤网过滤风机，用于控制柜内部强制对流散热，防尘、防油雾，配套温控器可自动启停，适配机床、液压站、燃烧设备、自动化产线控制柜散热。
二、核心型号关键参数（标准 LV300 230VAC）
尺寸规格
整机外尺寸：204×204 mm
柜体开孔尺寸：177×177 mm
安装深度：90 mm
配套出风排风滤网盖：GV300
原装过滤棉：P15/350S
电气参数
供电：230V AC 50/60Hz；另有 24VDC 直流款、EC 节能款
功率：约 19W，工作电流 0.11A
转速：2650~3100 rpm
风量
无滤网裸吹：115 m³/h
装配标准过滤棉：90 m³/h
环境与防护
工作温度：-10℃ ~ +55℃
基础防护 IP54；选配 F5 高级滤棉可达 IP55
外壳：抗老化阻燃 ABS，耐机床切削液、油雾腐蚀
认证：CE、UL 工业安全认证
整机重量：1.05kg
功能特性

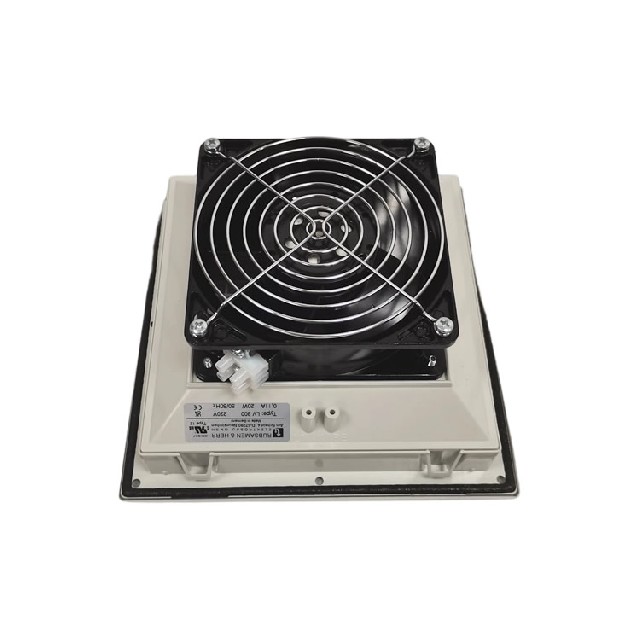

三、内部结构
方形外框 + 密封发泡胶圈（防止缝隙漏灰进水）
前置可拆卸防尘格栅 + 多层过滤棉（阻隔粉尘、金属碎屑、油雾）
交流异步静音风机电机、平衡塑料风叶
内置过压保护元件、标准接线端子
四、工作原理
1. 强制对流散热逻辑
两种安装用法：1）进风模式（风扇向内吹风）外部常温空气经过滤棉除尘后送入控制柜，带走伺服、PLC、开关电源热量，热空气从柜体上方 GV300 排气盖排出；2）排风模式（风扇向外抽风）柜内热空气向外抽出，外部冷空气从上方排气口补入；通过冷热空气循环带走电气元件发热，避免高温导致变频器过热报警、电子元件老化。
2. 防尘过滤原理
多层纤维滤棉拦截车间粉尘、金属粉末、切削油雾，干净空气进入柜体，防止电路板、端子积灰短路；滤棉可定期拆卸清洗 / 更换，维护简单。
3. 温控联动逻辑（选配温控器 TRS60）
柜内温度高于设定阈值（如 35℃），温控触点闭合，LV300 自动启动散热；温度下降后风扇停机，节能降噪。
五、产品核心优势
机床恶劣环境适配耐油雾、粉尘，IP54 基础防护，加工中心、液压站控制柜长期稳定运行；
拆装维护简便前格栅免工具卡扣式，滤棉徒手拆卸更换，无需拆卸柜体；
低噪音、长寿命动平衡风叶，滚珠轴承，连续 24 小时运转寿命可达 5 万小时；
风向灵活切换同一台风扇可做进风或排风，一套型号适配多种柜体布局；
EMC 抗干扰内置浪涌吸收，伺服、变频器强电磁环境下不跳停；
模块化配套完整同系列匹配 GV300 排气滤网、单 / 双温控器、高级 F5 滤棉升级 IP55 户外使用。
六、典型适用场景（匹配你整套设备清单）
数控机床、加工中心电控柜K&N 主开关、AMCI 模块、伺服驱动器集中散热，防止高温报警停机；
Woerner 多点润滑泵站控制柜润滑泵、流量监测模块、液位传感器配套电气箱通风；
KROMSCHRODER 燃烧机、热处理烘箱控制柜炉膛高温辐射，柜内电气元件强制冷却；
自动化产线、测试设备、风电辅机控制箱多伺服、大功率驱动密集发热柜体散热；
注塑 / 压铸设备电气柜车间高温、油雾多尘工况专用通风。
七、安装与使用要点
标准布局：LV300 装柜体下部进冷风，GV300 排气盖装柜体上部排出热空气，形成完整对流；
密封胶圈必须完整贴合柜体开孔，防止缝隙进灰进水；
滤棉积灰堵塞会大幅降低风量，建议 1~3 个月定期清洁；
高温多油环境选用 IP55 升级款 F5 过滤棉；
温控器串联在风扇供电回路，设定 30~38℃启停最佳。
