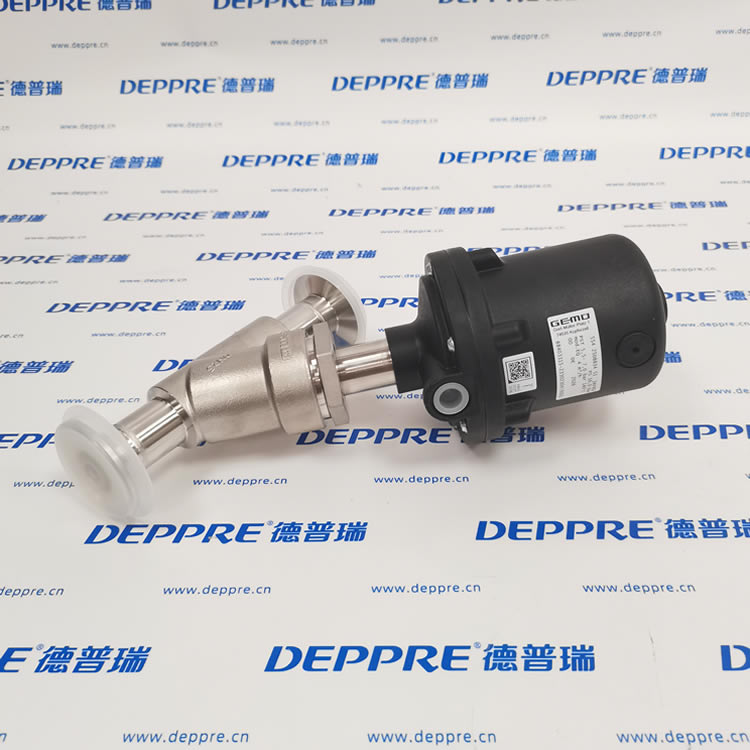

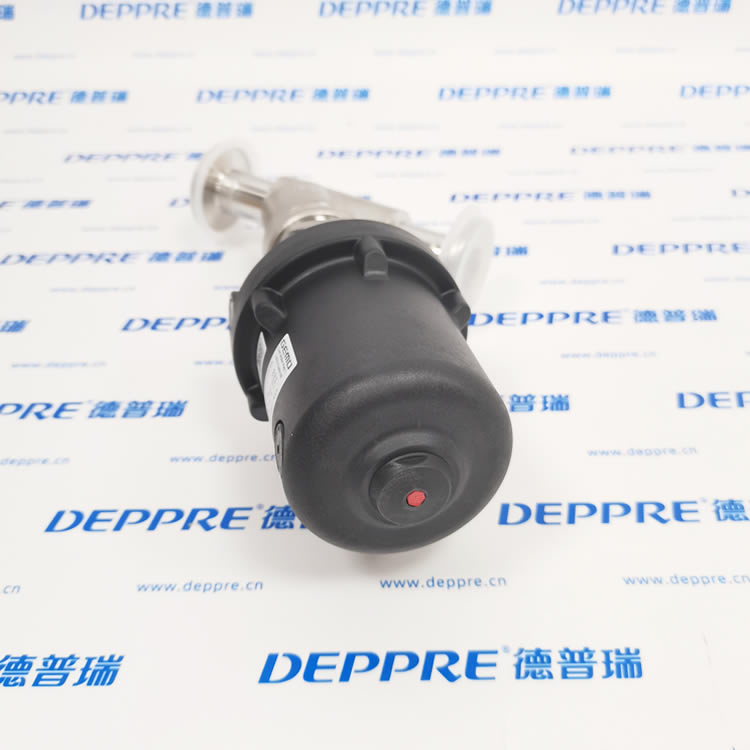

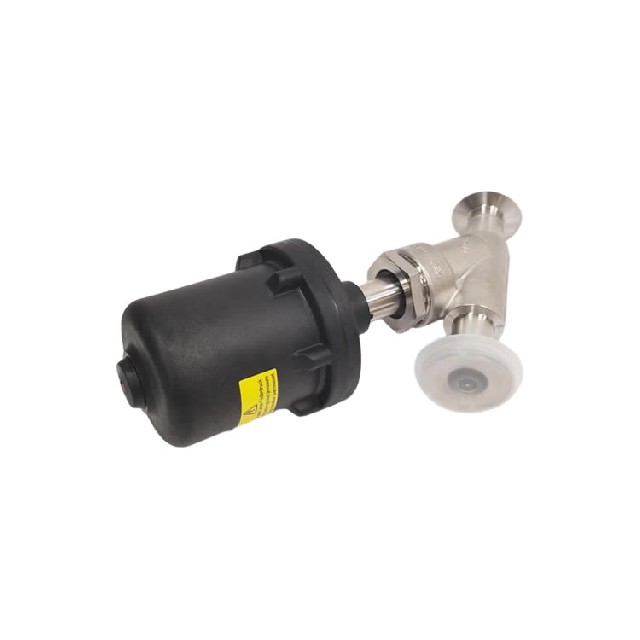

GEMÜ 554 25D8834 51 1RF402（DN25 气动角座阀・调节型）
GEMÜ 554 25D8834 51 1RF402 是德国盖米 554 系列 2/2 路气动直通角座阀，DN25（G1" 内螺纹），316L 锻造不锈钢阀体 + PTFE 密封，单作用常闭 + 线性调节锥，适配真空 / 高温 / 腐蚀工况，食品 / 制药 / 化工常用。
一、型号完整拆解
554：系列 → 气动角座阀，塑料活塞执行器（PA 材质）
25：口径 → DN25（1"），内螺纹 G1"
D：阀体形式 → 直通式 2/2 路
8834：材质 / 密封 / 功能组合码
阀体：1.4435（316L）锻造不锈钢
密封：PTFE（食品级）
功能：常闭 NC
51：执行器 → 尺寸 1（标准 B 型），单作用
1：控制功能 → 常闭 NC（失气关）
RF402：调节锥 → 线性流量 6.3 m³/h，红座适配
二、核心技术参数
表格
| 参数 | 数值 |
|---|---|
| 公称通径 | DN25（G1" 内螺纹） |
| 阀体材质 | 1.4435（316L）锻造不锈钢 |
| 密封材质 | PTFE（-10℃～+180℃） |
| 工作压力 | 0～25 bar（真空 20 mbar 绝压） |
| 介质温度 | -10℃～+180℃ |
| 环境温度 | 0℃～+60℃ |
| 执行器 | 塑料活塞（PA），单作用常闭 |
| 控制压力 | 4～7 bar |
| 连接标准 | DIN ISO 228（G 螺纹） |
| 流向 | 液体 / 气体：seat 下；蒸汽：seat 上 |
| 流量特性 | 线性，6.3 m³/h（ΔP=1 bar） |
| 认证 | CE、ATEX、FDA、EU 1935/2004 |
三、结构与关键特点
阀体：锻造 316L，直通流道无滞留，易清洁、耐腐蚀。
执行器：轻质 PA 塑料，360° 自由定位，union nut 免工具拆装，可与 550/514 执行器互换。
密封系统：
阀杆：自调整填料 + 防尘刮圈，长寿命、低维护。
阀座：PTFE，耐腐、耐磨、适配高温蒸汽。
调节性能：RF402 线性锥，流量精准可控，适合小流量调节工况。
安全可靠：
真空适配：最低 20 mbar（绝压），真空 / 压力两用。
失气安全：常闭 NC，断气自动关闭，防泄漏。
防爆可选：ATEX II 2G Ex ib IIC T4。
四、典型应用
食品饮料：水、糖浆、CIP 清洗、蒸汽灭菌（食品级认证）。
制药：无菌水、缓冲液、纯蒸汽（洁净设计）。
化工：酸碱、溶剂、腐蚀性流体开关 / 调节。
水处理：纯水、污水、反渗透、真空脱气。
通用工业：压缩空气、真空、蒸汽、热油系统。
五、外形与安装
尺寸：紧凑型，执行器尺寸 B，重量轻。
安装：任意角度安装，优先执行器垂直向上。
接口：G1" 内螺纹，密封可靠、拆装便捷。
