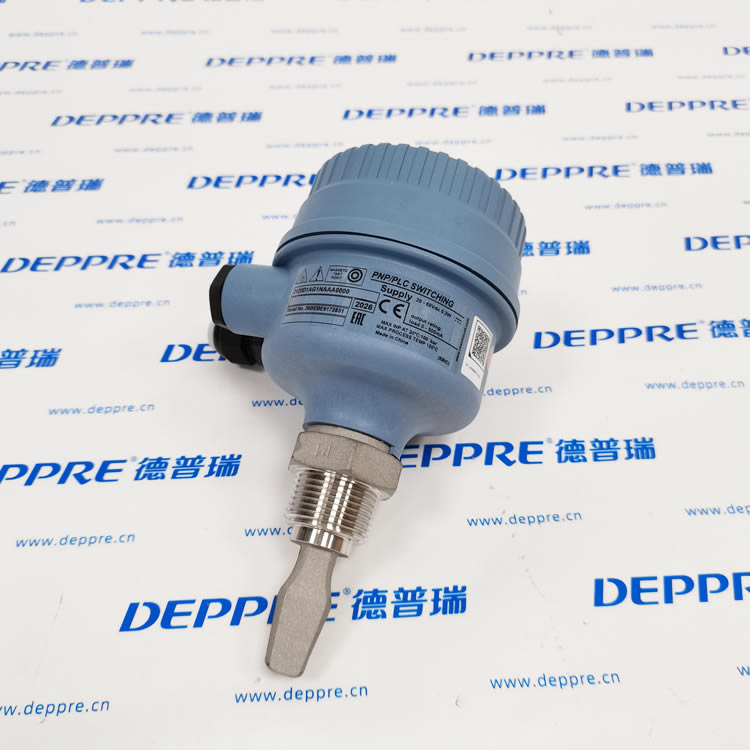

ROSEMOUNT 2120 振动音叉式液位开关（完整介绍）

Rosemount 2120 是艾默生（Emerson）旗下通用型、高可靠振动音叉液位开关，用于储罐 / 管道的高低液位报警、泵空转保护、防溢出，主打免校准、免维护、SIL2 安全认证、卫生级可选。

一、测量原理

• 压电晶体驱动音叉以约 1300 Hz固有频率振动。

• 音叉接触液体 → 阻尼增大 → 频率下降；离开液体则频率回升。

• 电路检测频率变化，输出开关信号（高 / 低液位）。

• 无可动部件，不受泡沫、湍流、气泡、粘附影响。

二、核心优势

• 免校准、即装即用，无需现场标定。

• SIL2 安全认证（IEC 61508），可用于防溢出、泵保护等安全关键回路。

• “快滴” 音叉设计：高粘度液体（≤10,000 cP）响应更快。

• 可调延迟（0–60 秒）：抗飞溅、湍流误动作。

  心跳 LED + 电子自检：实时诊断，故障可视化。

  磁性测试点：不停产即可功能测试。

  卫生级认证：3‑A、EHEDG，符合 FDA/EC 1935/2004，适用于食品 / 制药。

三、技术规格（典型值）

• 测量介质：液体（最小密度 600 kg/m³）

• 粘度范围：0.2 ~ 10,000 cP

• 温度范围：‑40℃ ~ +150℃

• 压力范围：全真空～100 bar（1450 psi）

• 供电：

• AC：20–264 VAC

• DC：20–60 VDC；12 VDC（太阳能 / 电池供电）

• 输出信号：继电器、PLC/PNP、NAMUR（8/16 mA）、直接负载

• 接液材质：316/316L 不锈钢（标准）、哈氏合金（可选）

• 过程连接：1"NPT、1" BSP、法兰、卫生卡箍

• 音叉长度：标准 60 mm；可延长至 2000 mm

四、型号解析（示例：2120D0DV1E1SM0600Q4）

• 2120：系列（振动音叉液位开关）

• D：接液材质 316/316L 不锈钢

• 0：过程连接 1" NPT 内螺纹

• D：输出 继电器 DPCO

• V：供电 通用 AC/DC

• 1：表面处理 标准（非卫生）

• E1：防爆 ATEX Ex d IIC T6

• S：外壳 不锈钢

• M0600：音叉长度 600 mm

• Q4：证书 出厂测试报告

五、典型应用

• 化工 / 石化：储罐高低液位报警、泵保护。

• 食品 / 制药：卫生级容器液位检测（3‑A/EHEDG）。

• 水处理：污水池、沉淀池液位控制。

• 能源：电厂冷凝水、润滑油箱液位监测。

• 船舶 / 离岸：防爆场合、12 VDC 太阳能供电系统。
