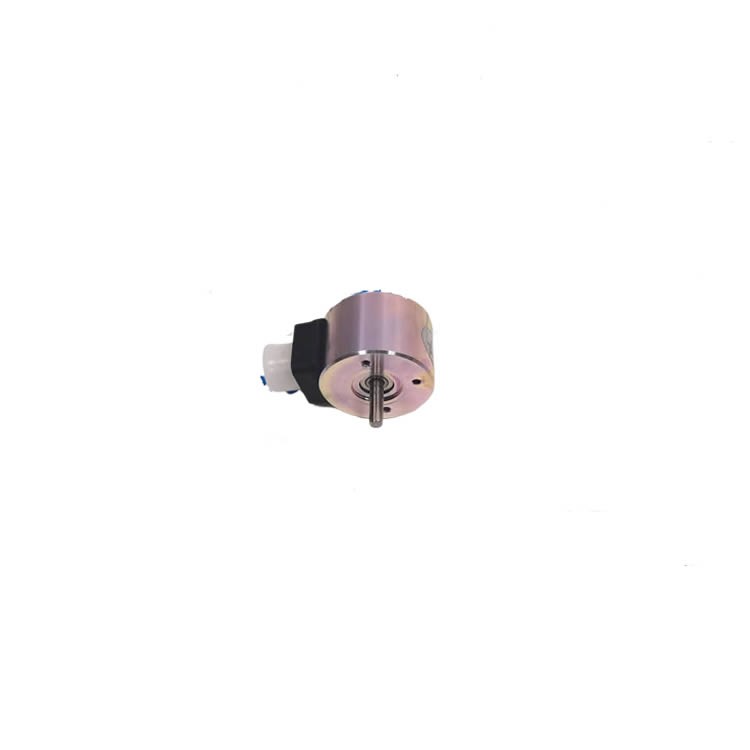

KUHNKE D59 BOL-N-DS 9420 24V 旋转电磁铁
表格
| 项目 | 参数 |
|---|---|
| 品牌 | KUHNKE（昆科，现归属 KENDRION 康德瑞恩，德国） |
| 型号 | D59 BOL-N-DS9420 24VDC |
| 产品类型 | D 系列旋转电磁铁（Rotary Solenoid） |
| 额定电压 | DC24V |
| 工作制 | 100% ED（可连续长期通电，线圈可持续保持吸合不烧毁） |
| 型号释义 | D59：壳体外径 Φ59mm 大扭矩旋转电磁铁BOL：顺时针旋转（BOR 为逆时针）N：接线端子式（F 为引线式）DS9420：内置标准复位弹簧，断电自动回位 |
产品简述
德国 KUHNKE D59 BOL-N-DS9420 24V 大扭矩旋转电磁铁，通电产生角向旋转力矩，断电依靠内置弹簧自动复位，100% 连续通电工作制，采用精密滚珠轴承，运行稳定，用于自动化设备旋转锁止、阀门换向、机构切换。
核心特点
大扭矩输出：D59 大壳体规格，相比 D24/D29 扭矩更大，适合重载旋转驱动
100% ED 连续通电：线圈允许长时间持续得电保持，不会过热，区别于短时脉冲电磁铁
精密滚珠轴承：转动顺滑，低摩擦，寿命长，重复定位稳定
内置复位弹簧 DS9420：断电自动回转复位，无需额外机械回弹结构
端子接线 N 型：端子连接，方便控制柜内接线固定；另有 F 引线版本可选
金属壳体：坚固抗震动，适合工业自动化设备
应用场景
自动化设备旋转锁扣、安全门闩锁止机构
流体阀、小型换向阀旋转驱动
包装机械、分拣设备挡块 / 分度切换机构
测试仪器、医疗设备的旋转执行元件
使用注意事项
旋转角度固定，不可强行超行程拨动转轴，会损坏内部弹簧与轴承
供电必须使用直流 24V，严禁接入交流电压
100% ED 版本虽支持长期通电，但需保证设备环境散热良好
转轴输出为旋转力矩，不可承受大径向侧向力
