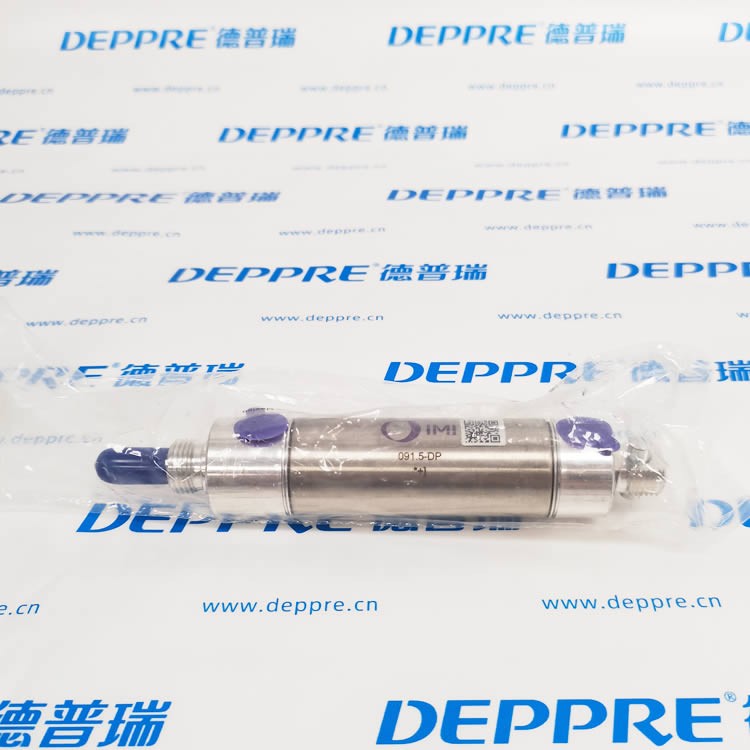

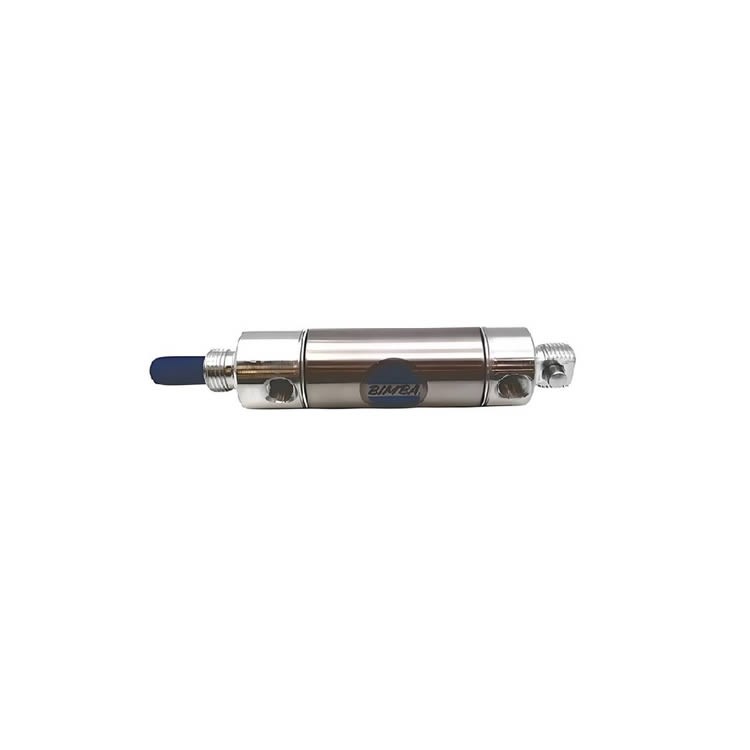

Bimba 091.5‑DP 不锈钢圆筒气缸
品牌：Bimba（缤霸，美国）型号：091.5‑DP
型号拆解
09：缸径 9/16‑inch（14.3 mm）
1.5：行程 1.5 inch（38.1 mm）
DP：Double‑Port，两端进出气口（两端通孔螺纹），双作用圆筒气缸
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 9/16"（14.3 mm） |
| 行程 | 1.5 inch（38.1 mm） |
| 作用形式 | 双作用 |
| 缸筒材质 | 304 不锈钢圆筒 |
| 气口 | 10‑32 UNF 美制细牙螺纹，两端 DP 通气口 |
| 工作介质 | 压缩空气 |
| 工作压力 | 0‑10 bar（0‑145 psi） |
| 活塞杆 | 不锈钢活塞杆 |
| 安装方式： | 两端通孔安装，无自带底座，穿杆式安装 |
产品特点
Bimba 09 系列经典不锈钢圆筒气缸，本体不锈钢，抗腐蚀，适合潮湿、粉尘环境。
DP = Double‑Port：气缸两端都带通气螺纹孔，接管灵活，可两端进气，也可一端封堵做单作用使用。
美制 10‑32 UNF 细牙气口螺纹，不是公制螺纹，接头选型注意。
无安装脚，依靠缸筒两端通孔穿螺栓固定，适合狭小空间嵌入安装。
无内置磁环，如需位置信号，需要外部加装外置传感器支架。
典型应用
小型工装夹具、推送定位工位、包装设备、轻工自动化、北美进口设备备件替换。
