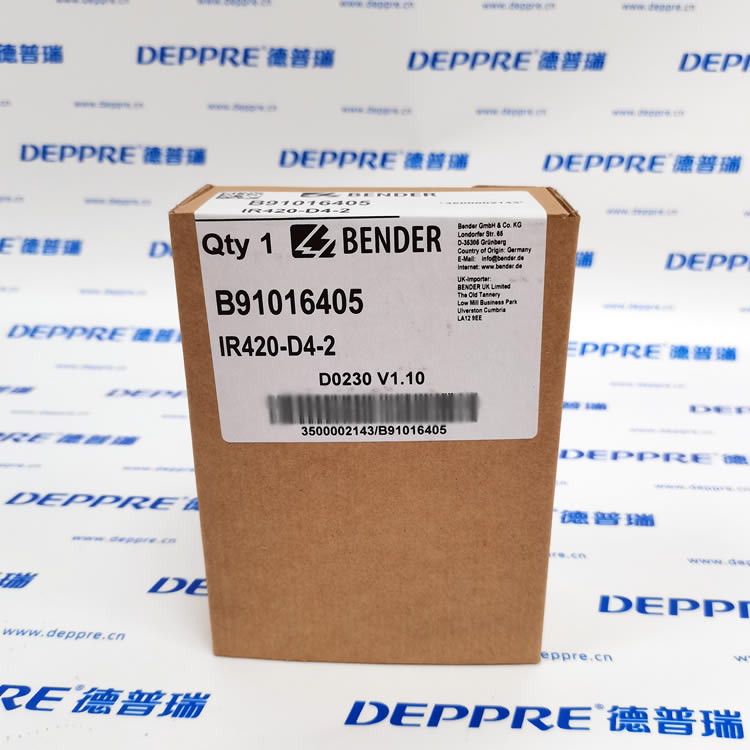

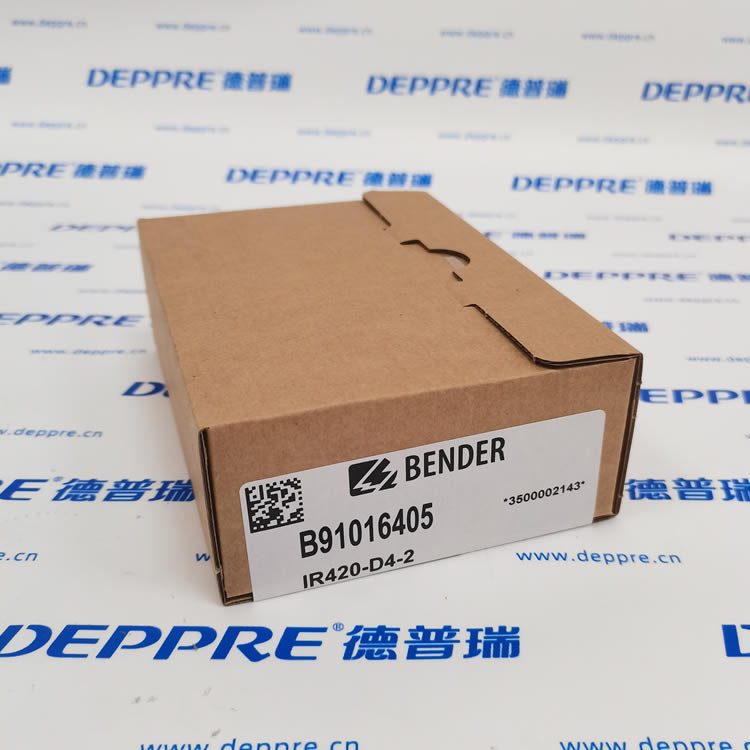

Bender IR420-D4-2 绝缘监视仪

品牌：本德尔 Bender（德国）定位：IT 系统（不接地系统）绝缘监测装置，适配交流 / 直流混合电网，工业、机床、船舶、光伏、医疗常用。

一、基础信息

• 型号：IR420-D4-2

• 系列：IR420 绝缘监视模块

• 适用系统：AC/DC IT 不接地电网

• 安装：标准 DIN 导轨安装

• 防护：IP40

二、核心电气参数

1. 监测电压范围

• AC：0～690 V

• DC：0～800 V

2. 绝缘电阻阈值

• 预设报警值：50 kΩ（可现场调节）

• 测量范围：1 kΩ ～ 1 MΩ

3. 响应时间：典型 ≤ 4 s

4. 工作电源：

• 供电电压：AC/DC 24…240 V 宽幅供电

5. 输出触点

• 1 组继电器转换触点（NO/NC）

• 触点容量：AC 250 V / 2 A

6. 环境温度：-20 ℃ ～ +60 ℃

三、功能特点

1. 交直流通用：可监测纯交流、纯直流、交直流混合 IT 系统

2. 连续绝缘监测：实时检测相线 / 正极、中线 / 负极对地绝缘下降

3. 两级报警：预报警 + 故障报警，指示灯区分状态

4. 自检功能：内置测试回路，支持手动 / 自动自检

5. 抗干扰强：适配变频器、伺服、整流负载等谐波场景

6. 故障记忆：可锁定故障状态，方便排查

四、型号释义

• IR：Insulation Relay 绝缘监视继电器

• 420：产品系列

• D4：适配 AC/DC 宽电压、高兼容性 版本

• 2：标准继电器输出、基础款配置

五、典型应用场景

• 工业机床、加工中心（IT 配电防漏电停机）

• 船舶、海上平台电气系统

• 光伏直流汇流箱、储能系统

• 医院手术室、ICU 医用隔离电源

• 冶金、矿山、移动设备不接地电网

六、补充说明

• 工作前提：系统必须为 IT 不接地系统，TN/TN-S/TN-C 接地系统无法正常使用。

• 配套：可外接声光报警器、PLC 数字量输入，实现远程报警与联锁。
