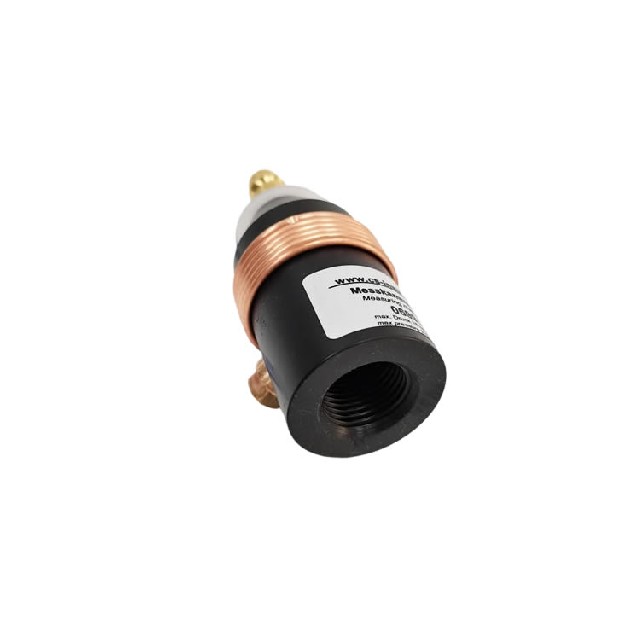

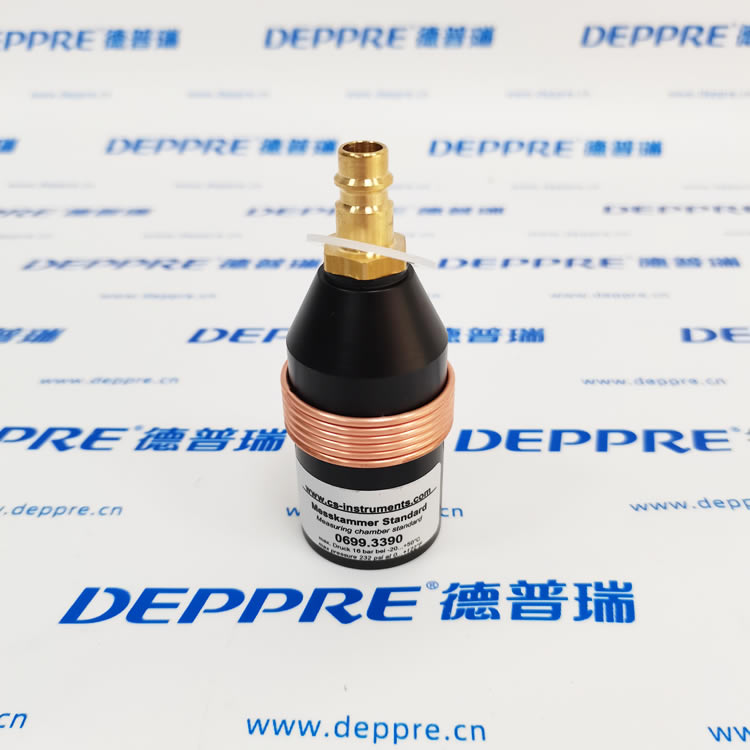

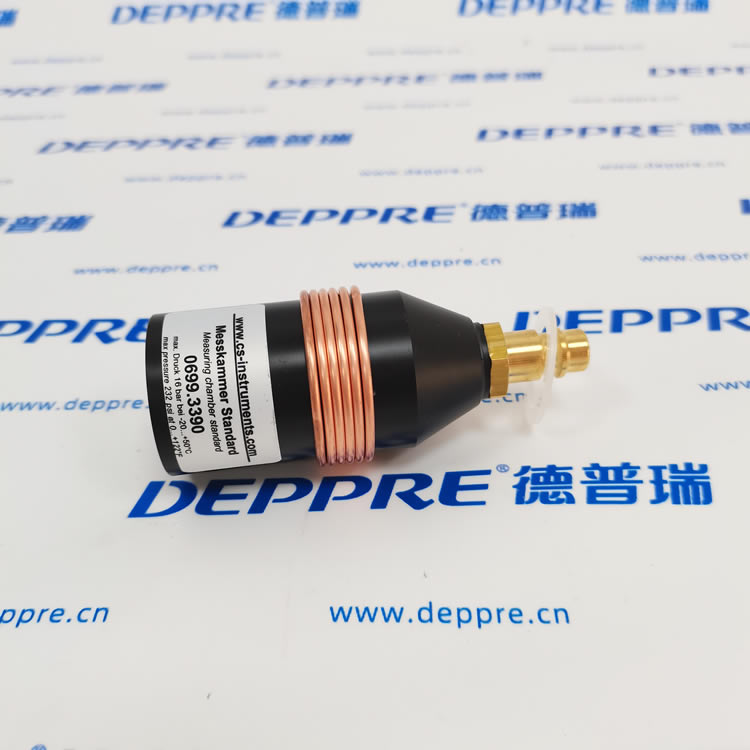

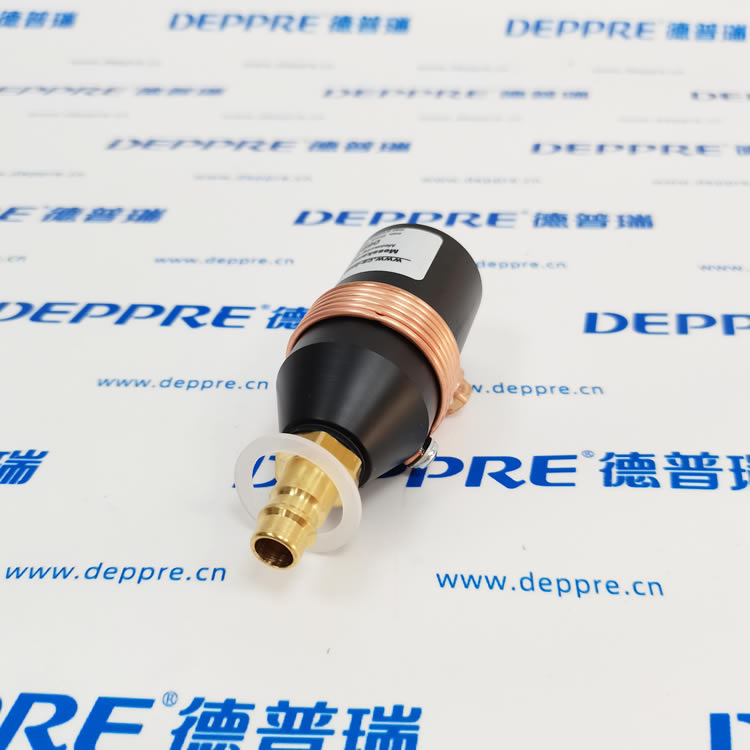

MESSKAMMER STANDARD 0699.339（CS 标准测量腔）

MESSKAMMER STANDARD 德语直译：标准测量腔 / 标准测量室订货号：0699.3390（常简写为 0699.339）品牌：CS Instruments（德国 CS 仪表）用途：FA 510/FA 515 露点传感器专用安装基座，压缩空气系统必备配件。

一、中文名与核心作用

• 全称：标准露点测量腔（Standard Measuring Chamber）

• 简称：CS 测量腔、露点传感器安装座

• 作用：


• 带压插拔：16 bar 压力下可快速拆装传感器，免停机、免泄压维护。

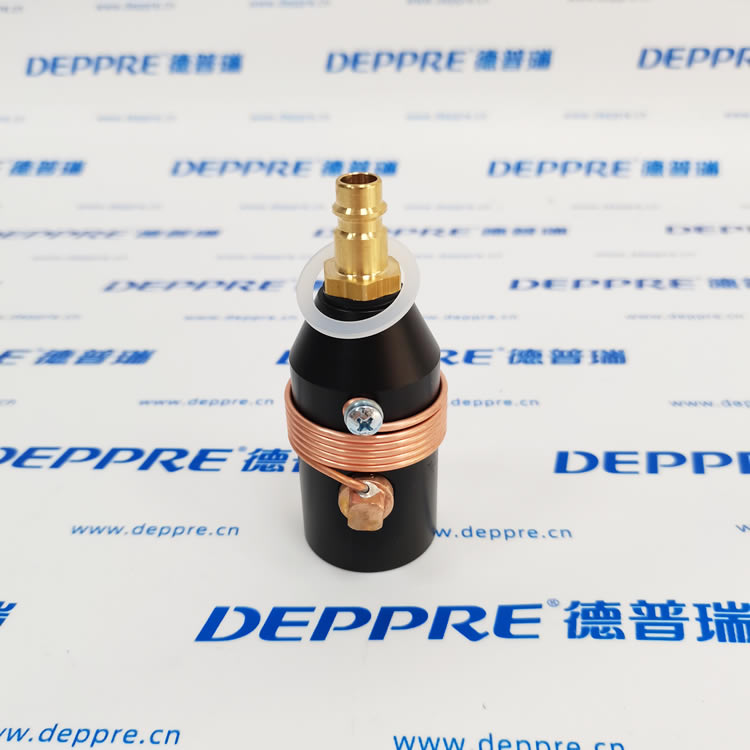

• 强制对流：内置铜毛细管，稳定流出约 1 L/min 气体，避免 “死水”，响应更快、测量更准。

• 保护传感器：隔离管路油污、颗粒，延长探头寿命。

• 在线等同精度：腔体内压力与管路一致，等同于直接在线测量。

二、技术参数（0699.3390）

• 最大压力：16 bar（压缩空气）

• 介质适配：压缩空气、氮气、氧气等中性气体

• 接口：

• 传感器端：G½” 内螺纹（适配 FA510/FA515）

• 管路端：G¼” 内螺纹

• 流量：约 1 L/min（固定流出）

• 材质：工程塑料主体 + 铜毛细管 + 耐老化密封

• 重量：约 0.125 kg

• 适配传感器：FA 510、FA 515、FA 410 等 CS 露点探头

三、型号与选型

• 0699.3390：标准型（≤16 bar，最常用）

• 0699.3590：高压型（≤350 bar，特殊工况）

• 0699.3690：大气压型（带压力表，用于常压露点）

四、典型应用场景

• 压缩空气冷冻式 / 吸附式干燥机后端露点监测

• 氮气、氧气、氩气等工业气体水分检测

• 汽车、制药、电子、塑料行业干燥工艺监测点

• 需要频繁校准 / 维护露点传感器的工况

五、安装示意

1. 测量腔 G¼” 接压缩空气主管（分流）

2. FA515 传感器 G½” 拧入测量腔

3. 通电即可，无需额外调试
