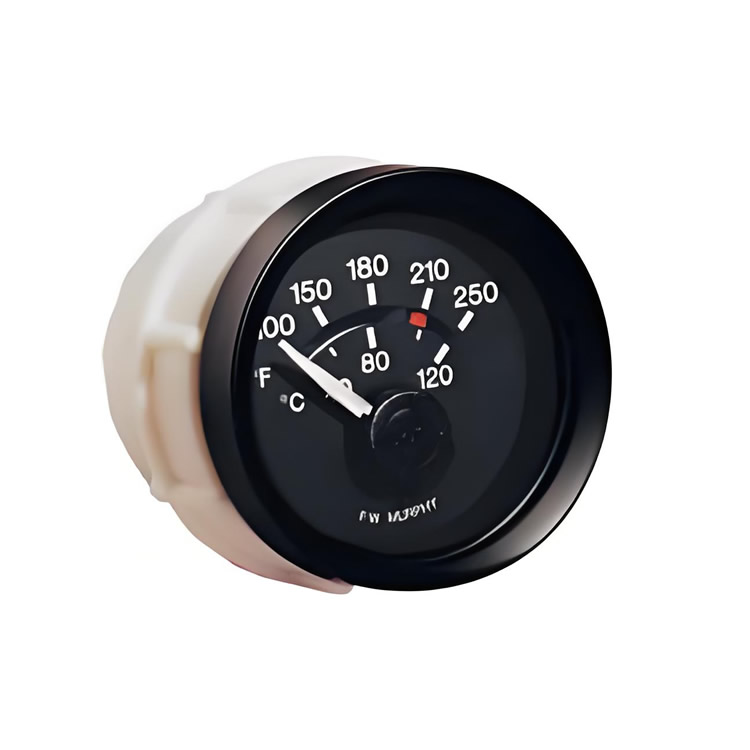

EGS21 T-250-24-B 规格参数

1. 基本型号与类型

•   系列: EGS21

•   类型: 电动继电式仪表

•   测量类型: 温度表

2. 电气规格

•   电源输入: 24V 直流电源

•   输出信号:

    ◦   类型: 霍尔效应开关，沉降输出（接地信号）

    ◦   触发方式: 递增触发（适用于温度表）

    ◦   额定电流: 300mA 恒定电流

    ◦   饱和输出电压: 在25℃时为1.3-2.3V

•   过压保护: 最多可承受200%标称电压（即48V）5分钟

•   极性反接保护: 在工作温度范围内可无限时承受

3. 机械与结构规格

•   外壳: 聚酯（PBT）材料，全密封设计，防撞击、防水

•   表框: 黑色

•   镜面: 防紫外线，透明聚碳酸酯

•   刻度盘: 黑底白色刻度，背光启动后刻度显示为红色；双刻度（℃和°F）显示；镜带设计以消除视觉误差

•   触发点指示器: 在镜带上显示，可在仪表背面用1/16英寸六角扳手调节

4. 显示与读数

•   指针照明: 指针上装有“冷光”二极管，增加夜间可视度

•   量程: 250°F（对应约121°C）。

5. 环境适应性

•   工作温度: -40°C 至 +85°C

•   存储温度: -60°C 至 +85°C

•   环境耐受: 适用于潮湿、高/低温、强腐蚀等恶劣环境，符合SAE J1810标准

6. 接线

•   接口: 插头和引线

•   线规: 18AWG (1.0mm²)

•   线长: 8英寸 (203mm)
