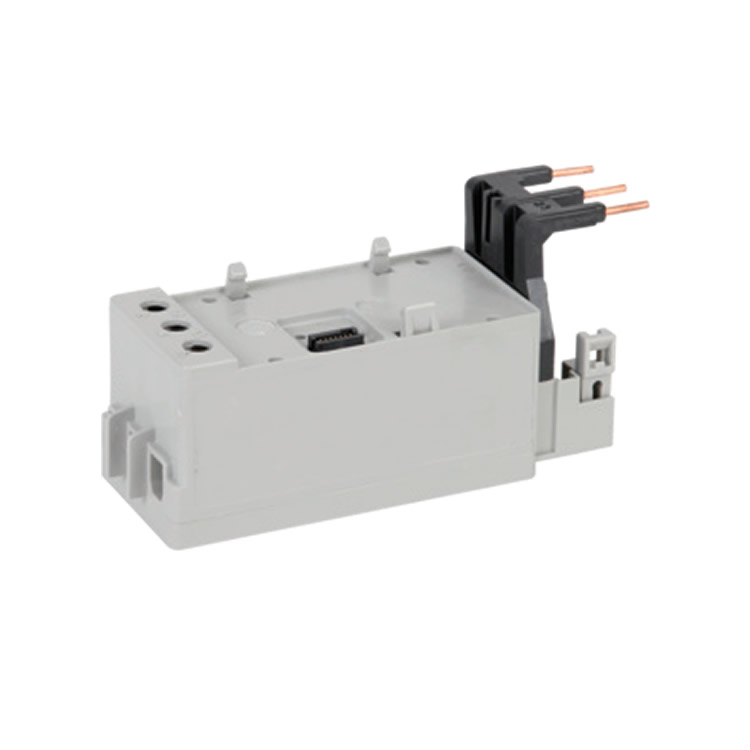

瑞士Sprecher+Schuh过载继电器CEP9-ESM-IG-23-30

1. 基础参数

• 型号：CEP9-ESM-IG-23-30

• 适用接触器：CA7-9...23

• 电流范围：0.5–30 A

• 功能：集成电流检测与接地故障（Ground Fault）保护

• 安装方式：直接安装在接触器上（Direct Mount）

2. 接地故障保护

• 检测方式：零序电流（核心平衡）检测

• 接地故障设定范围：

  • 跳闸/报警电流：20 mA–5.0 A（可调）

• 特殊要求：

  • 若电流 >200 A 或接地故障电流 <1.0 A，需外接电流互感器（Core Balance CT）。

• 抑制功能：

  • 当接地故障电流 >6.5 A 时，可启用跳闸抑制（Trip-Inhibit），避免控制器过载。

3. 电流检测与保护

• 电流测量：

  • 支持三相电流真有效值（True RMS）测量。

• 热模型保护：

  • 基于电机热容量利用率（%TCU）计算，跳闸点为 100% TCU。

• 热记忆功能：

  • 断电后仍维持电机热模型状态（符合 Class 20 标准）。

4. 安装与接线

• 端子扭矩：

  • 单根导线：2.5 N·m（适用 2.5–16 mm² 线径）

  • 多根导线：3.4 N·m（适用 6–10 mm² 线径）

• 接线类型：支持带冷压端头的柔性绞合线、实心线或粗绞线。

• 防护等级：IP20（防尘防手指触碰）。

5. 环境适应性

• 工作温度：-40°C 至 +85°C

• 湿度范围：5–95%（非冷凝）

• 抗振动/冲击：

  • 运行中：2.5G（IEC 68-2-6）

  • 非运行：5G（振动）、30G（冲击）

6. 扩展功能

• 通信支持：

  • 可通过 EtherNet/IP 模块（如 CEP9-ECM-ETR）接入网络，实时监控电流、%TCU、接地故障电流等数据。

• 诊断信息：

  • 提供跳闸记录、预警历史、运行时间、启动次数等日志。

CEP9-ESM-IG-23-30 是一款专为 CA7 系列接触器设计的智能保护模块，集成高精度电流检测与可调接地故障保护，适用于需要高可靠性的电机控制场景（如泵、风机等）。其模块化设计支持快速安装与网络集成，显著提升系统维护效率。
