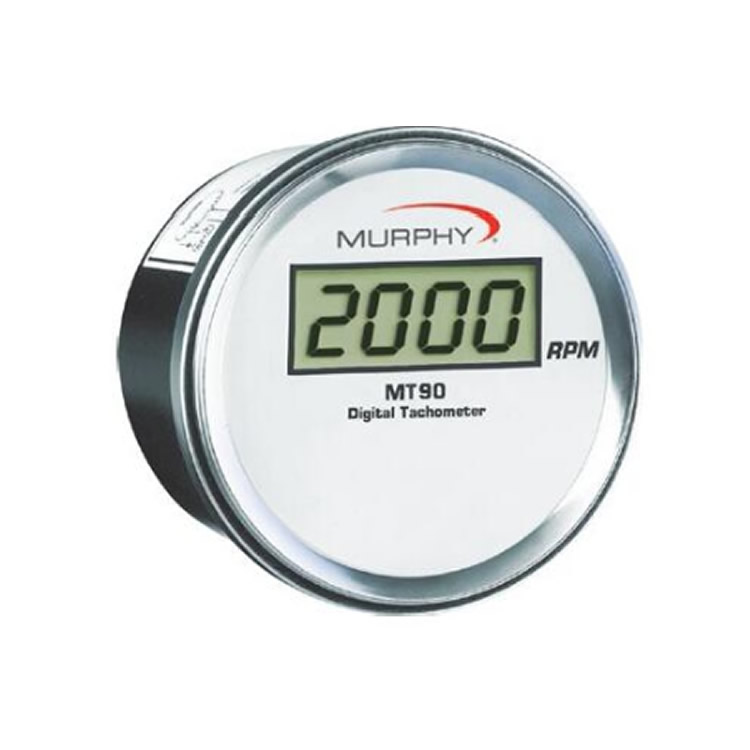

Murphy Selectronic® MT90 数字转速表 规格参数

一、核心特性

•   高精度与可靠性： 采用石英晶体时基和数字固态电子技术。

•   背光显示： 便于在光线不足的区域读取数据（需电池电源）。

•   典型应用： 发电机、压缩机、工业发动机、油田设备、船舶、车辆、农用设备和工程机械。

二、电源要求

1.  供电方式：

    ◦   磁力传感器供电 (Pickup Power)： 4-35 Vrms (伏交流有效值)*

    ◦   电池供电 (Battery Power)： 8-40 VDC (伏直流电) (兼容 12V, 24V, 32V 系统)

2.  电流消耗 (在 40 VDC 条件下)：

    ◦   背光灯关闭 (Tach backlight Off)： 4 mA (毫安)

    ◦   背光灯开启 (Tach backlight On)： 25 mA (毫安)

    ◦   注意：背光功能需要电池电源。

三、信号输入

1.  信号源：

    ◦   Murphy 磁力传感器 (Magnetic pickup)

    ◦   交流发电机 (Alternator)*

2.  信号输入电压 (Signal Input Voltage)： 4 至 35 Vrms (伏交流有效值) (来自磁力传感器或交流发电机)*

3.  每转脉冲数 (Pulses per Revolution)： 3 至 999

四、物理特性

1.  外壳 (Case)： 1018 聚碳酸酯/聚酯混合物

2.  镜片 (Lens)： 聚碳酸酯

3.  边框 (Bezel)： #430 不锈钢

4.  显示屏 (Display)： LCD, 4 位数码管, 七段式

5.  安装孔 (Mounting Hole)： 3-7/16 英寸 (87 毫米)

五、环境参数

1.  工作温度 (Operating Temperature)： -4° 至 158°F (-20° 至 70°C)

2.  存储温度 (Storage Temperature)： -13° 至 185°F (-25° 至 85°C)

六、尺寸与重量

1.  运输重量 (Shipping Weight)： 14 盎司 (0.4 千克)

2.  运输尺寸 (Shipping Dimensions)： 5-1/2 x 5-1/2 x 5-1/2 英寸 (140 x 140 x 140 毫米)

七、校准说明

•   通过设置转速表背面的一系列校准旋转开关来校准发动机转速。

•   正确的开关设置序列取决于：

    1.  使用磁力传感器时： 飞轮齿圈齿数。

    2.  使用交流发电机时： 交流发电机皮带轮与发动机皮带轮的直径比以及交流发电机的磁极数。
