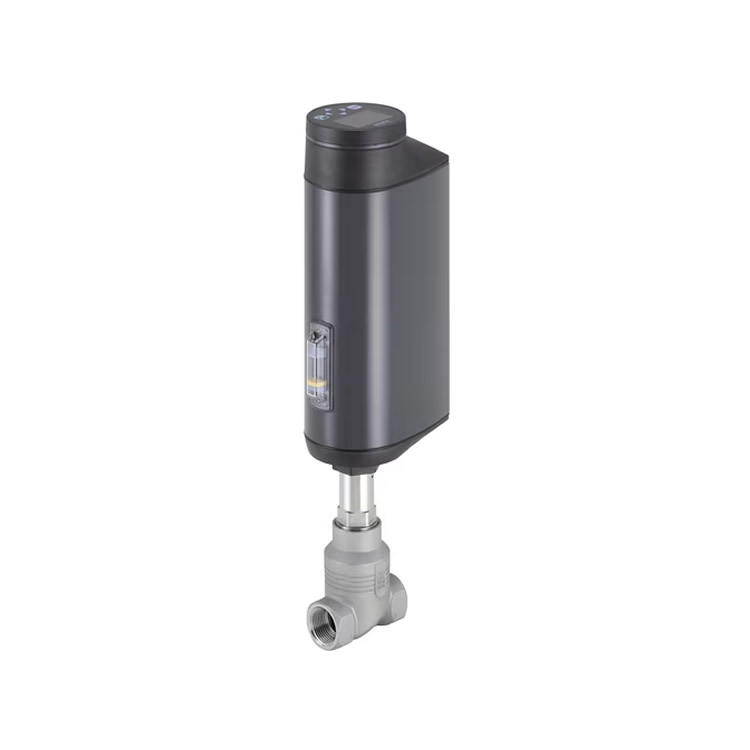

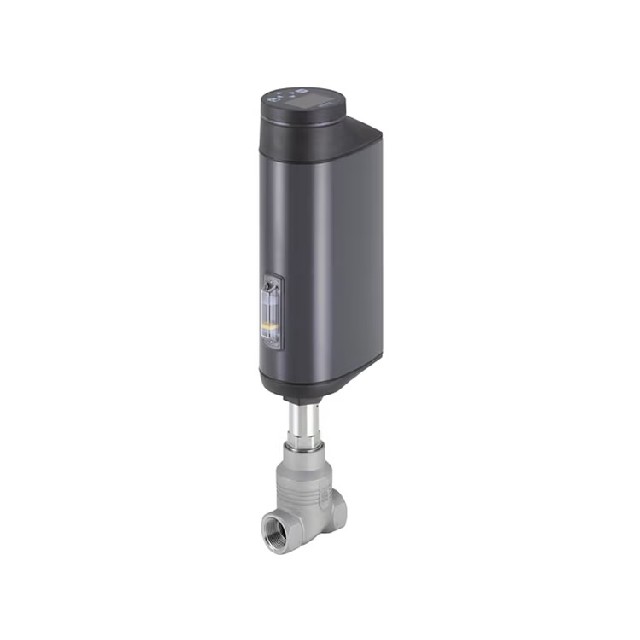

burkert 电动2通截止阀 3361

核心特性

1. 产品类型

   • 电磁驱动双向截止控制阀

   • 可选氢氧兼容变体

   • 高精度动态闭环控制

2. 设计优势

   • 耐候/抗冲击/抗振动（IP65/IP67，NEMA 4X）

   • 卫生级设计（无残留清洁）

   • 可更换阀座（单端口尺寸支持多档K_{vs}值）

   • 可选安全位置储能模块（SAFEPOS energy-pack，断电时启闭/锁定）

3. 控制器选项

   • 定位控制器（Position controller）

   • 过程控制器（Process controller，PID闭环控制）

技术参数

1. 通用数据

项目 参数

公称通径 DN 10–100 (NPS 3/8"–4")

阀体设计 截止控制阀（Globe control valve）

流向 逆关闭方向（阀座下方）

安全位置 带储能模块：开/关/可编程<br>无储能模块：锁定最后位置

重量 AG2执行器：≤5.5 kg<br>AG3执行器：≤16 kg

2. 性能数据

项目 参数

操作压力 0–25 bar(g)（标准），40 bar(g)（可选）<br>真空变体：-0.9 bar(g)

公称压力 PN 25/PN 40 (DIN EN 1333)<br>Class 150 (DIN EN 1759)

K_{vs}值 0.1–140 m³/h（详见流体数据表）

流量特性 等百分比（默认），线性（可选）

关闭时间 AG2：3.3–6.6 s<br>AG3：8.7–12.0 s

行程速度 AG2 (1300 N)：6 mm/s<br>AG2 (2500 N)：4 mm/s<br>AG3：3 mm/s

死区 ±0.1%

3. 电气数据

项目 参数

工作电压 24 V DC ±10%

工作电流 AG2：≤3 A（最大负载）<br>AG3：≤5 A（最大负载）

待机功耗 2–5 W

通信接口 模拟信号：0/4–20 mA, 0–5/10 V<br>现场总线：bÜS, CANopen, EtherNet/IP, PROFINET, Modbus TCP
