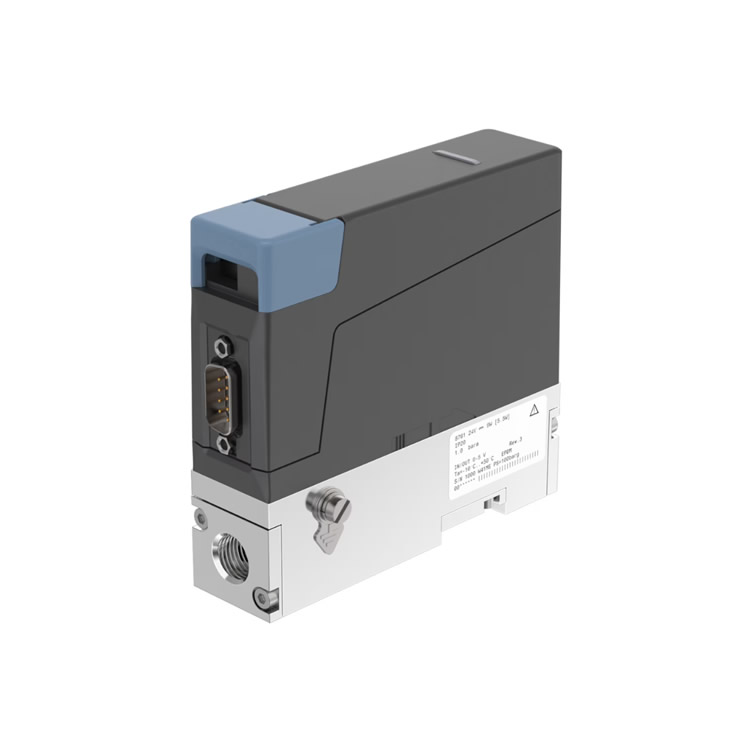

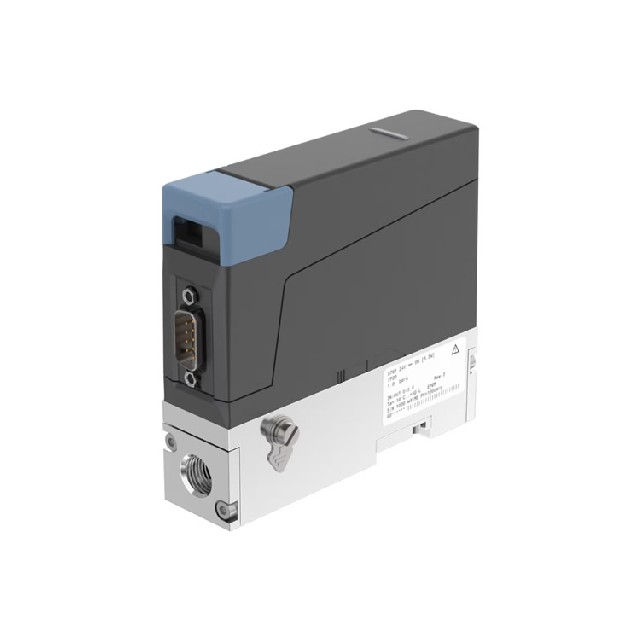

burkert 电子压力控制器 8761

Type 8761 电子压力控制器规格参数详解

Type 8761是一款用于精确控制气体流量的上游压力控制器，适用于压力最高4 bar abs的应用场景。它集成了PI控制算法，通过数字控制电子系统比较传感器实测值与设定值（支持工业以太网或模拟输入），驱动比例阀调节压力。设备采用模块化设计，支持配置存储功能，简化设备更换流程。

 产品属性

• 尺寸（Dimensions）：详见文档第4章“Dimensions”（未提供具体数值，需参考图示）。

• 材料（Material）：

  • 密封件（Seal）：FKM或EPDM（根据气体类型选择）。

  • 外壳（Housing）：PC（聚碳酸酯）。

  • 基块（Base block）：铝合金或不锈钢1.4401/316L。

  • 湿润部件（Wetted parts）：不锈钢1.4310/302、1.4113/434、1.4305/303、1.4404/316L。

• 总重量（Total weight）：约500克（铝合金基块）。

• 配置管理（Configuration management）：支持内存卡快速更换设备配置（详见文档7.3章）。

• LED显示（LED display）：RGB-LED，符合NAMUR NE107标准，用于状态指示。

性能数据

• 压力范围（Pressure range）：0...4 bar abs（绝对压力）。

• 标称流量范围（Nominal flow range, Q_R）：< 200 L/min（基于1013 bar abs和0°C的标准条件）。

• 测量精度（Measuring accuracy）：±0.25% FS（在校准条件下，预热1分钟后）。

• 重复性（Repeatability）：±0.1% FS。

• 调节比（Turndown ratio）：1:50，适应宽流量变化。

• 执行器（Actuator）：常闭比例阀，确保高响应灵敏度。
