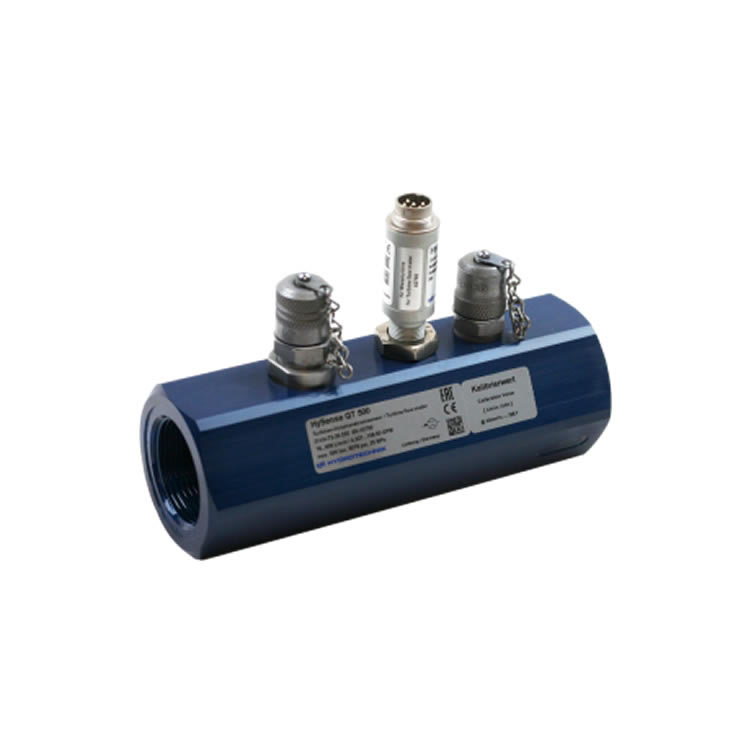

Hydrotechnik RE4-300 31VH-71-35.030 流式涡轮机

产品描述

1. 产品概述

品牌：Hydrotechnik

型号：RE4-300 31VH-71-35.030

类型：工业级高精度涡轮流量计（双向测量）

核心特点：超宽量程比+耐高压设计+数字信号输出

典型应用：液压系统流量监测、能源管理、过程控制

2、核心技术参数

（1）力学性能

直径规格：DN71（2.8 英寸）

连接方式：法兰（EN 1092-1 PN40，可选 ANSI B16.5）

结构材料：

外壳：316L 不锈钢（镜面抛光流道）

叶轮：碳化钨轴承+钛合金叶片

密封：双聚四氟乙烷填料（零泄漏）

额定压力：420 bar（静态）/ 250 bar（工作压力）

（2）测量性能

流量范围：

水：2...600 立方米/小时（雷诺数 Re>4000）

液压油：1.5...450 m³/h（粘度 ≤46 cSt）

精度：读数的 ±0.3%（校准后），±0.15% 可选

重复性：±0.1%

温度范围：-40°C 至+150°C（高温型最高可达+200°C）

（3）信号输出

双通道输出：

通道 1：频率脉冲（1...10kHz，方波）

通道 2：IO-Link V1.1（包括温度/诊断数据）

兼容协议：

脉冲：兼容 PLC 高速计数器

数字：Profinet/Modbus RTU（需要可选模块）
