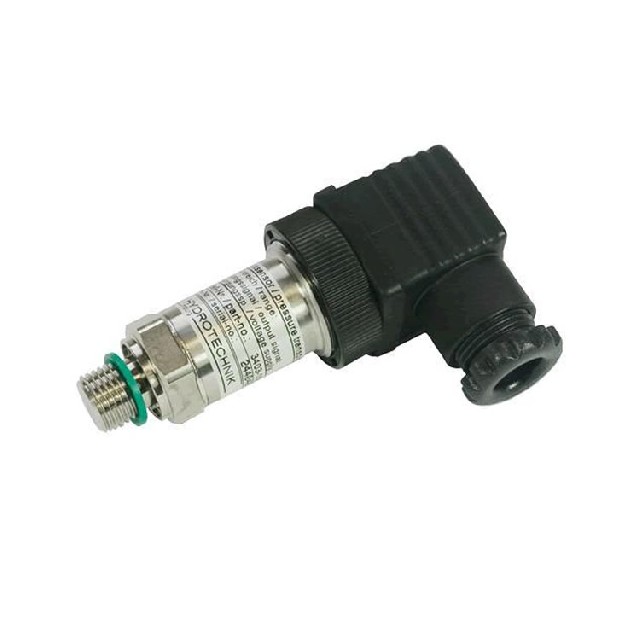

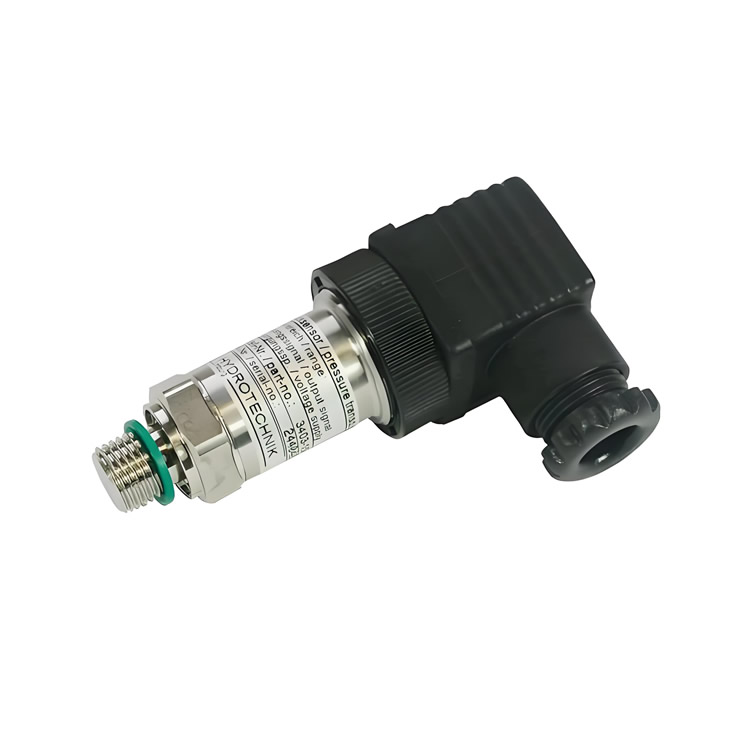

HT-PD 压力传感器HT-PD PR140

过载能力 1.5×额定压力

HT-PD 爆破压力 3×额定压力

HT-PD 输出信号 4...20mA(两线),0...10VDC(三线)

HT-PD 供电电源

当输出4...20mA时 10...30VDC

当输出0...10VDC时 12...32VDC

消耗电流 6.5mA

过压保护 36VDC

误差 通过非线性化，重复性，磁滞，零点漂移计算出的综合误差

在22℃室温时 ±0.5%

在-15℃...+85℃ ＜±1%

在+85℃...+100℃ ＜±2.5%

在-40℃...-15℃ ＜±2.5%

补偿温度范围 -40℃...+100℃

非线性 ＜±0.4%(实际值的）

重复性 ＜±0.1%(实际值的)

磁滞 ＜±0.1%(实际值的)

长期稳定性 ＜±0.1%(实际值的)/年

HT-PD 响应时间 ≤1ms(10...90%)

HT-PD 频率范围 ≤1KHZ

HT-PD 绝缘性能 ≥100MΩ

电流输出带载能力 RG=(Ub-10V)/0.02A (4～20mA)

电压输出带载能力 RL≥5KΩ; (0～10VDC)

疲劳寿命 ＞10 7次

HT-PD 介质温度 -40℃...+100℃（短时+120℃)

HT-PD 环境温度 -40℃...+85℃

HT-PD 存储温度 -10℃...+70℃

电磁干扰（EMV)测试 达到标准EN 50081-2, EN 50082-2

抗震性 5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6

HT-PD 抗冲击性 50g(11ms半正弦曲线)

HT-PD 电气连接 4 针插座,DIN EN 175301-803

HT-PD 机械接口 ISO228-G1/4A

密封材料 德国标准 DIN 3869端面密封圈 , 氟橡胶

防护等级 IP65

外壳材料 304

隔膜材料 316Ti

拧紧扭矩 40Nm (±5 Nm)

重量 ～97 g
