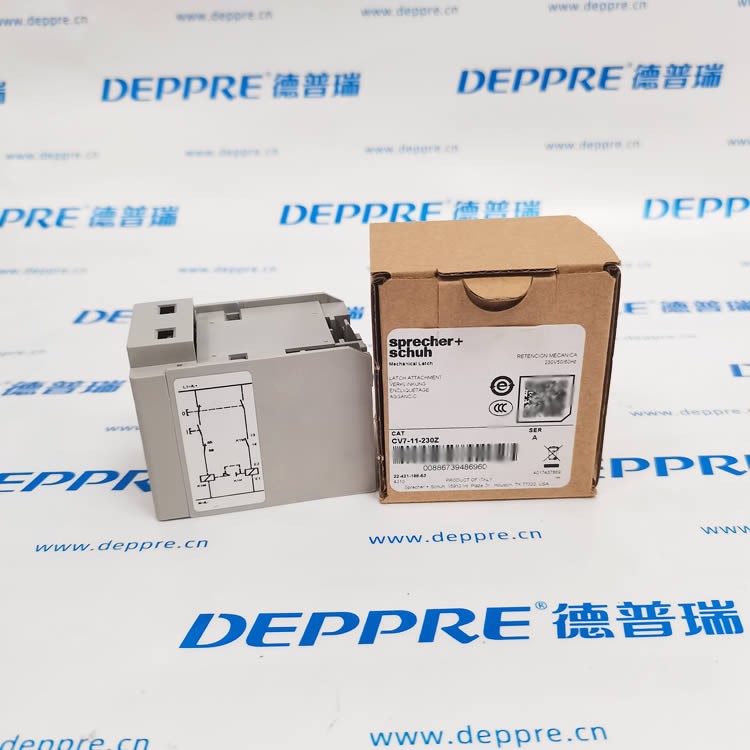

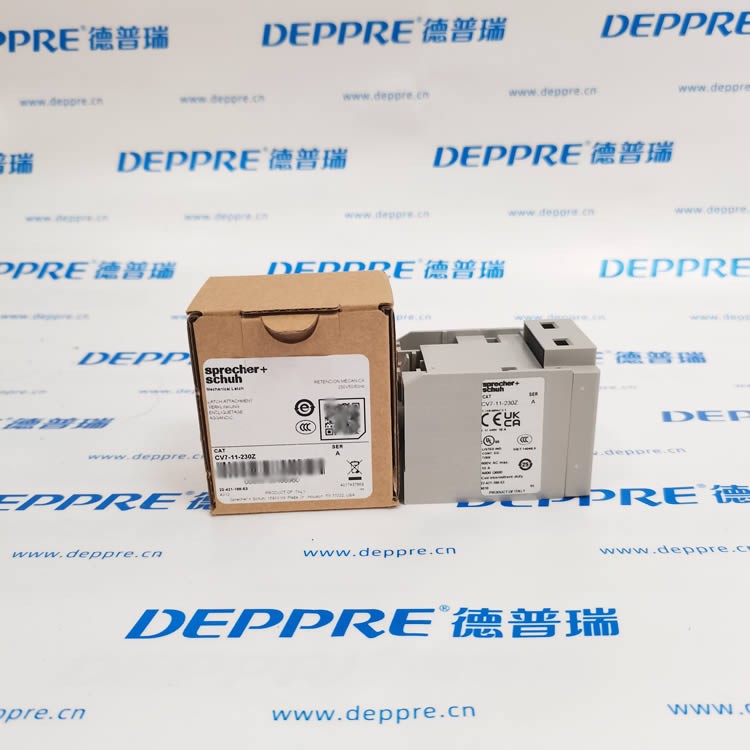

型号拆解

• CV7：CV7 紧凑型微型接触器系列

• 11：触点配置，1 常开（NO）+1 常闭（NC）主触点

• 230Z：线圈电压 AC230V，50/60Hz

核心参数

• 使用类别：AC-3（电机负载）

• AC-3 额定电流：9A（三相 400V，适配 4kW 电机）

• 约定发热电流 Ith：16A

• 额定绝缘电压 Ui：690V

• 线圈电压：AC230V

• 线圈功耗：吸合约 12VA，维持约 3.5VA

• 机械寿命：10,000,000 次

• 电气寿命（AC-3）：1,000,000 次

• 安装方式：DIN 35mm 导轨安装

• 端子类型：螺钉接线端子

• 正面防护等级：IP20

• 环境温度：-25℃ ~ +55℃

产品特点

1. 体积紧凑，节省控制柜安装空间

2. 低维持功耗，线圈发热量低

3. 标准导轨卡扣式安装，维护更换方便

4. 支持选配辅助触点附件、浪涌吸收模块

5. 满足 IEC 60947-4-1 工业标准
