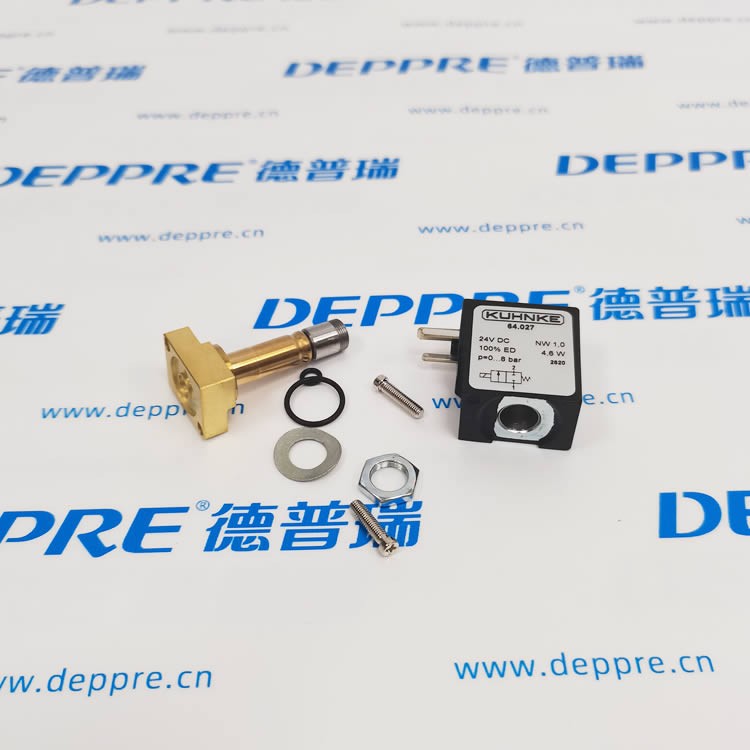

KUHNKE 22154 电磁线圈

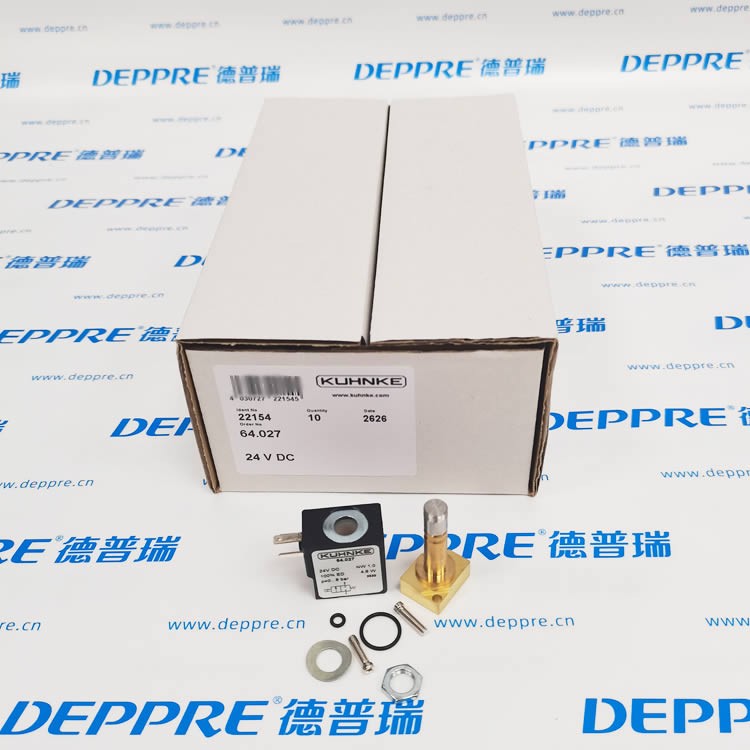

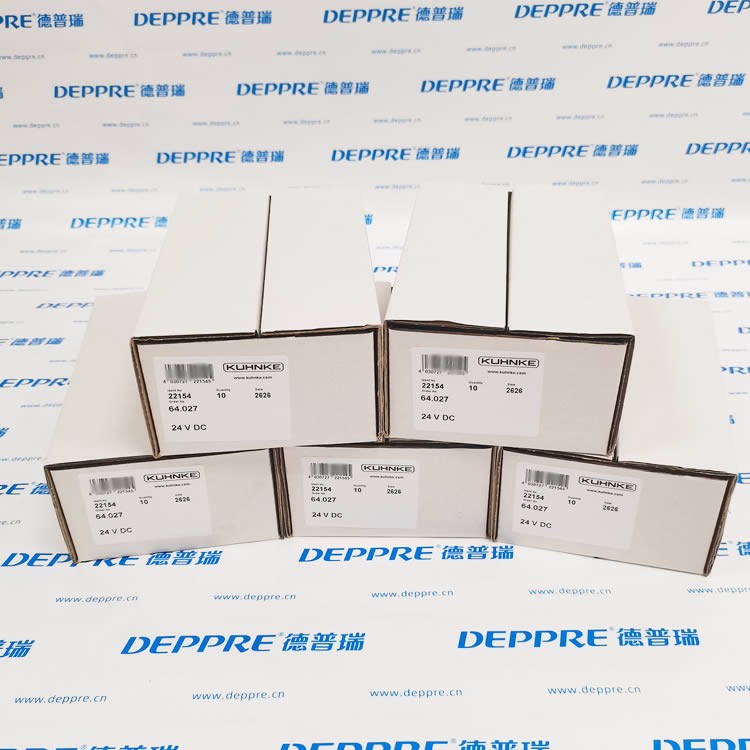

订货编号：22154，订单号：64.027，品牌：KUHNKE（昆科，德国，隶属于 Kendrion 康德瑞恩集团）

此件仅为电磁线圈备件，不含电磁阀阀体，必须装配阀体才可实现气路切换功能。

基础参数

表格

产品特点

1. 德国原装微型电磁阀线圈，体积小巧，适合狭小设备内部安装

2. 直流 24V 驱动，功耗低，响应速度快，支持高频次通断切换

3. E 级绝缘耐热，抗温升，允许长期连续带电工作，稳定性高

4. 模块化插拔式结构，更换无需改动气路，直接替换旧线圈即可，维护便捷

5. 灌封防护结构，抗震动，适配工业自动化、医疗设备严苛工况

工作原理

线圈通入 DC24V 直流电后产生磁场，吸合电磁阀内部动铁芯，驱动阀芯动作完成气路换向；切断供电，阀芯依靠阀体内部弹簧复位。

典型应用场景

• 医疗设备气动控制模块

• 半导体、测试检测设备微型气动阀组

• 精密包装机械、分选设备小型气动回路

• 实验室仪器、自动化工装夹具微型电磁阀驱动

故障识别（判断线圈是否损坏）

1. 万用表电阻档测量引线两端：有固定阻值为正常；电阻无穷大，内部漆包线断路，需要更换。

2. 通电后线圈完全无微弱磁吸感，确认供电电压正常，则线圈烧毁。

3. 通电后快速发烫、有焦糊气味，内部匝间短路，禁止继续使用。
