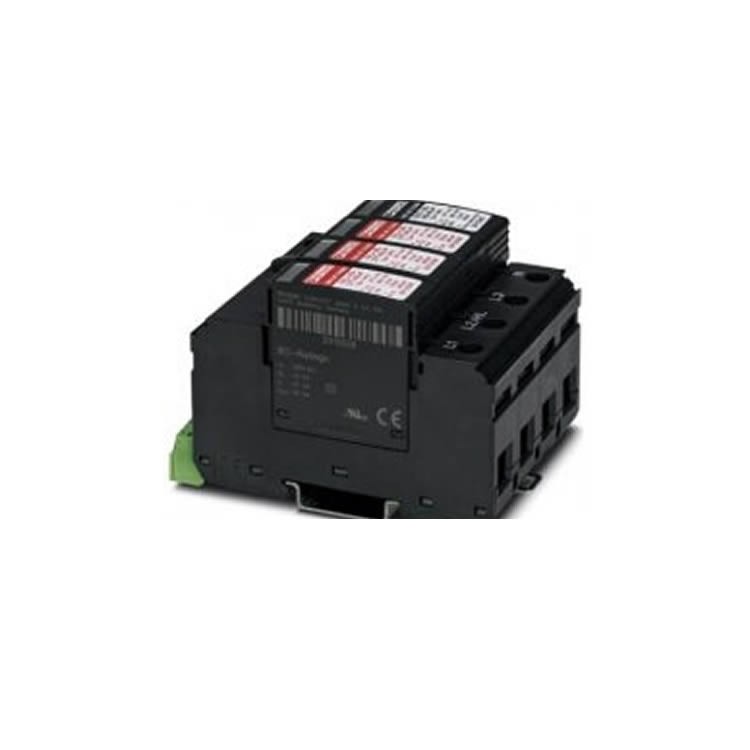

PHOENIX（菲尼克斯）VAL‑US‑277/40/3+1‑FM 浪涌保护器
物料号：2910374，TYPE2（Ⅱ 类）电源电涌保护器，3+1 接线（3 相线 + 中性线对地保护），带FM 浮地遥信报警触点，插拔式模块结构，DIN 导轨安装，适配 277/480V 三相四线美标 WYE 系统。
型号拆解
表格
| 型号段 | 含义 |
|---|---|
| VAL‑US | VALVETRAB US 系列，北美规格浪涌保护器 |
| 277 | 相电压 277V，线电压 480V 三相系统 |
| 40 | 最大放电电流 Imax (8/20μs)：40kA |
| 3+1 | 3 根相线 + 中性线，N‑PE 做保护（3+1 保护模式） |
| FM | Floating Message，无源浮地遥信故障触点输出 |
核心电气参数
持续最大工作电压 Uc：L‑N AC277V；L‑L AC480V
标称放电电流 In (8/20μs)：20kA
最大放电电流 Imax (8/20μs)：40kA
电压保护水平 Up：≤1.5kV
保护模式：L1‑PE、L2‑PE、L3‑PE、N‑PE（3+1）
测试类别：IEC/EN 61643‑11 Type2（Ⅱ 类）
频率：50/60Hz
报警：每路模块可视状态窗口 + FM 无源遥信干接点
机械与环境参数
安装：DIN35mm 导轨
尺寸：宽 71.2mm × 高 98.7mm × 深 65.5mm
防护等级：IP20（端子全部盖上）
工作温度：‑40℃ ~ +80℃
重量：约 330g
特点：插拔式可更换保护模块、模块机械防呆编码、内置热脱扣失效保护，支持 CHECKMASTER 检测仪检测模块好坏
产品特点
3+1 保护架构，适合三相四线美标 480Y/277V 星形配电系统，N‑PE 独立泄放，适合 TN‑S 系统
模块热脱扣失效保护，失效后窗口变色，不造成短路风险
FM 无源浮地遥信触点，可接入 PLC、DCS 做远程故障告警，无需给保护器供电
故障模块单独插拔更换，不用拆除主底座，维护方便
UL、IEC 双认证，北美工业配电常用型号
典型应用场景
北美制式 480Y/277V 三相四线工业配电柜、MCC 柜
工厂总配电、车间分配电柜二级防雷保护（Type2）
自动化生产线、PLC 控制柜、变频器前端浪涌防护
数据中心、厂房 UPS 输出侧电源浪涌保护
安装要点
必须 DIN 导轨安装，接线尽量缩短引线长度，降低残压
FM 遥信为无源干接点，不可接强电；仅做故障信号反馈
前端必须串联匹配后备熔断器 / 断路器，防止短路
失效模块直接拔插更换底座不用拆接线，观察窗口变红代表模块已失效，需立即更换
