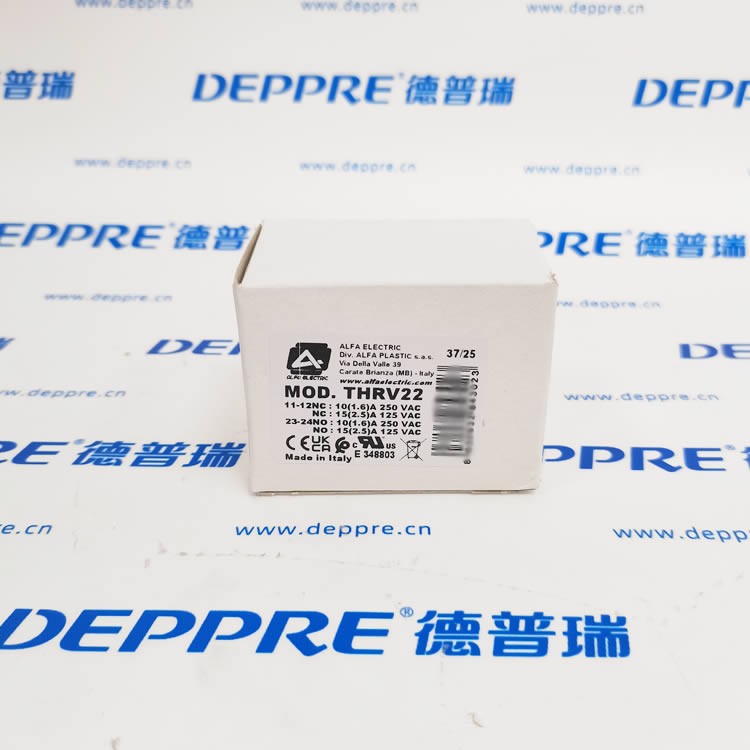

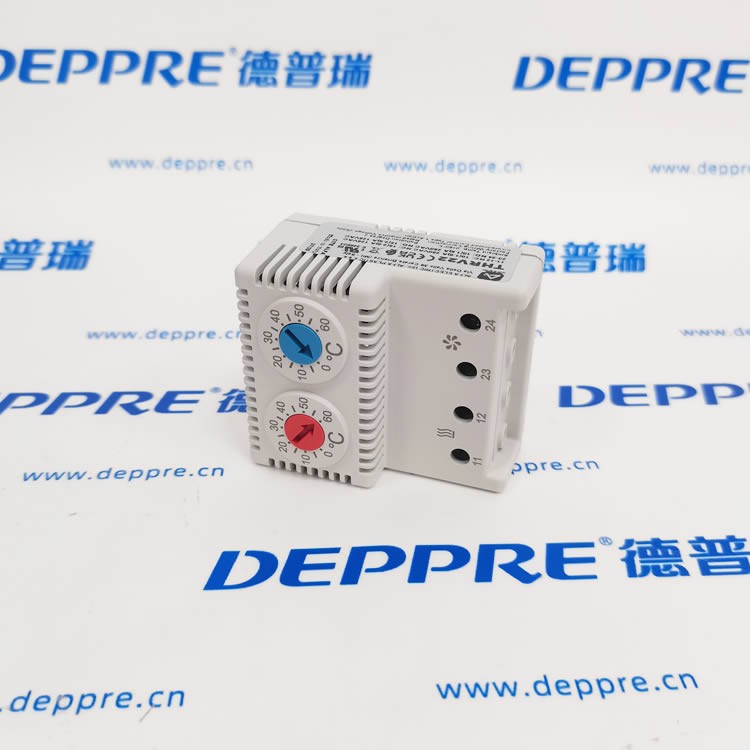

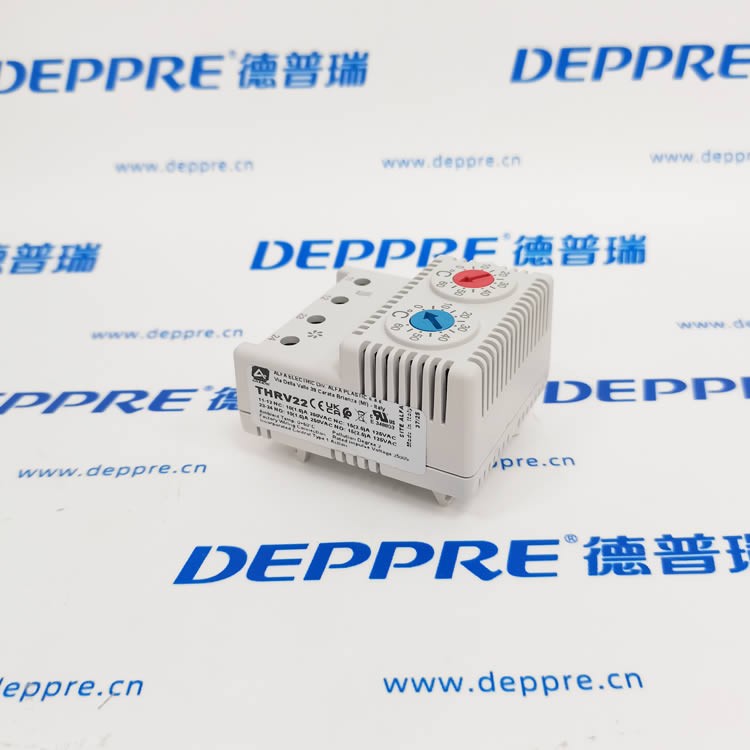

ALFA ELECTRIC THR V22（THR2）机柜温控器完整介绍

一、基础参数

表格

项目 规格

品牌 ALFA ELECTRIC（意大利阿尔法电气）

型号 THR2（THR V22）

触点类型 NC 常闭触点（控制加热器）

温度调节范围 0 ~ +60 ℃

切换精度 ±4℃

温度回差 7℃

最大开关电流 250VAC 电阻负载 10A；电感负载 1.6A；DC 最大 30W

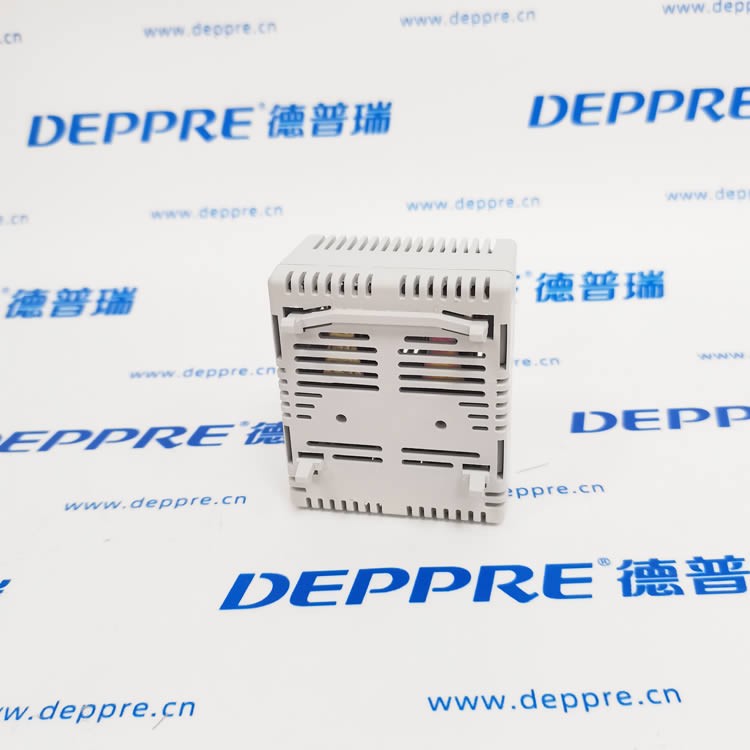

安装方式 DIN35mm 导轨安装

防护等级 IP20

外壳材质 PA6 阻燃 UL94‑V0，RAL7035 浅灰壳体

接线端子 适配 2.5mm² 导线

机械寿命 ＞100000 次循环

工作环境 -25℃ ~ +80℃

二、型号释义

THR：Thermostat‑Resist，常闭 NC 型，用于驱动机柜加热器；温度低于设定值触点闭合，启动加热；温度升高到达设定值，触点断开，停止加热。

对比：THV 系列为 NO 常开，用于控制散热风扇。

2：温区代码，0‑60℃量程版本。

三、工作原理

双金属片机械式温控，无电子元件；机柜温度低于旋钮设定温度，常闭触点闭合，加热器通电工作；温度上升至设定阈值，双金属片形变，触点断开，切断加热器；温度回落 7℃（回差）后再次接通，维持柜内温度，防止电控柜低温凝露。

四、核心优势

机械结构，无需供电，直接驱动加热器，可靠性高

DIN 导轨卡装，电控柜内安装便捷

阻燃外壳，工业机柜环境安全

大电流触点，可直接驱动机柜 PTC 加热器

宽工作环境，适应高低温柜体内部

五、典型应用场景

电气控制柜、变频柜、储能柜体、户外电控箱，配套机柜加热器，防止低温、冷凝结露，保护 PLC、变频器、开关器件。

六、接线说明

THR2 为 2 端子，NC 常闭回路：串联接入加热器供电回路；柜内降温自动开启加热，升温自动关断。
