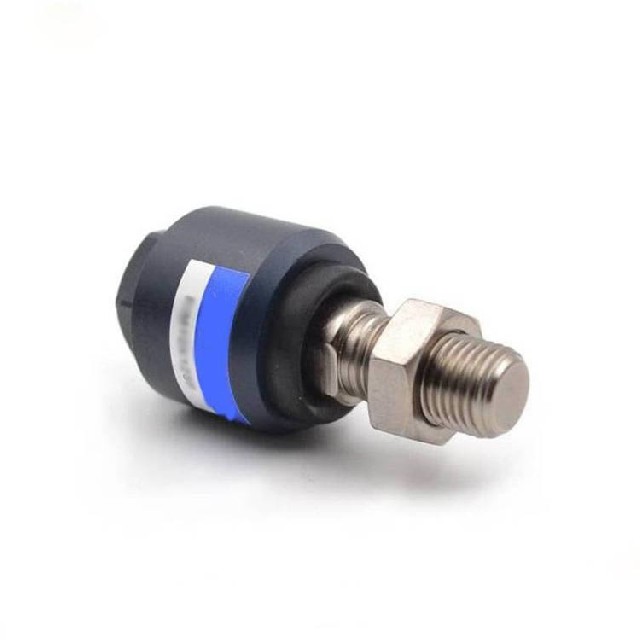

BIMBA AC10-32 浮动对中连接器完整介绍

一、基础信息

1. 品牌：BIMBA（宾霸，IMI 精密流体旗下，墨西哥组装）

2. 产品名称：气缸专用浮动接头 / 对中连接器

3. 适配对象：BIMBA AC10 系列 32mm 缸径 ISO 标准拉杆气缸

4. 匹配螺纹：气缸活塞杆标准螺纹 M10×1.25

二、核心作用

消除气缸活塞杆与外部工装负载之间的同轴度安装偏差，吸收设备运行产生的径向、侧向偏心力，避免活塞杆受弯矩出现卡顿、折弯、密封磨损，大幅延长气缸使用寿命，是精密自动化定位工位必备连接件。

三、结构与性能特点

1. 分体浮动缓冲结构内部预留微量偏移补偿间隙，允许负载小幅径向、角度偏移，硬连接无法做到自适应对中；

2. 一体式紧凑型设计体积小巧，不占用额外工装空间，直接旋装在活塞杆顶端；

3. 高强度金属材质防锈处理金属本体，适配切削液、粉尘、潮湿机床工况；

4. 免维护设计内部滑动副预注长效润滑脂，长期往复运行无需定期加油；

5. 标准通用尺寸仅适配 AC10-32（32 缸径）气缸，同系列其他缸径需对应更换对应规格浮动接头。

四、适用工况

电子设备精密移栽、机床工装夹紧、包装机械推料顶升、自动化阻挡定位、长行程往复驱动机构。

五、同品类区分

对比鱼眼接头 SRE-M10×1.25：

• AC10-32 浮动接头：补偿微小同轴偏差，结构更短，适合紧凑空间；

• 鱼眼接头：万向大范围角度补偿，适合长行程、大偏移量铰接场景。
