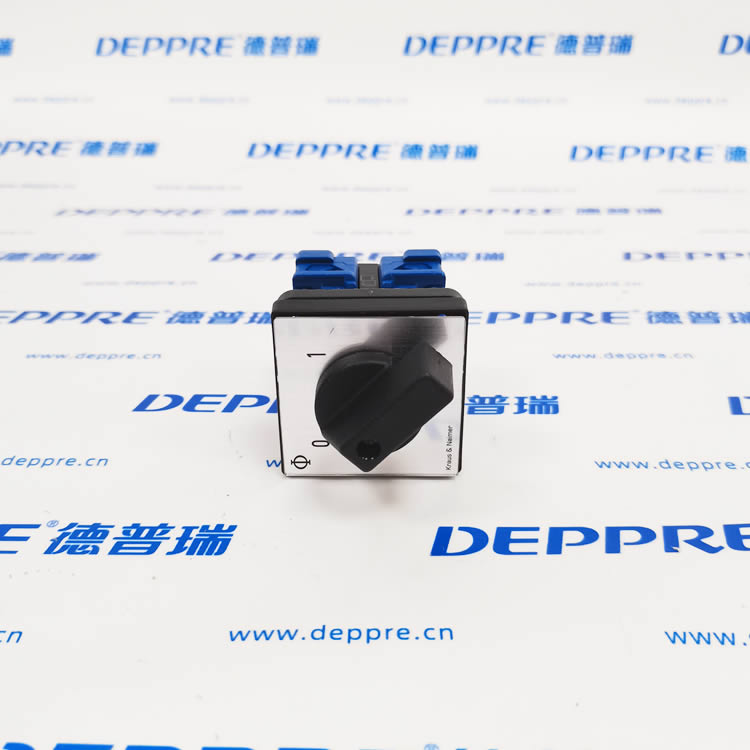

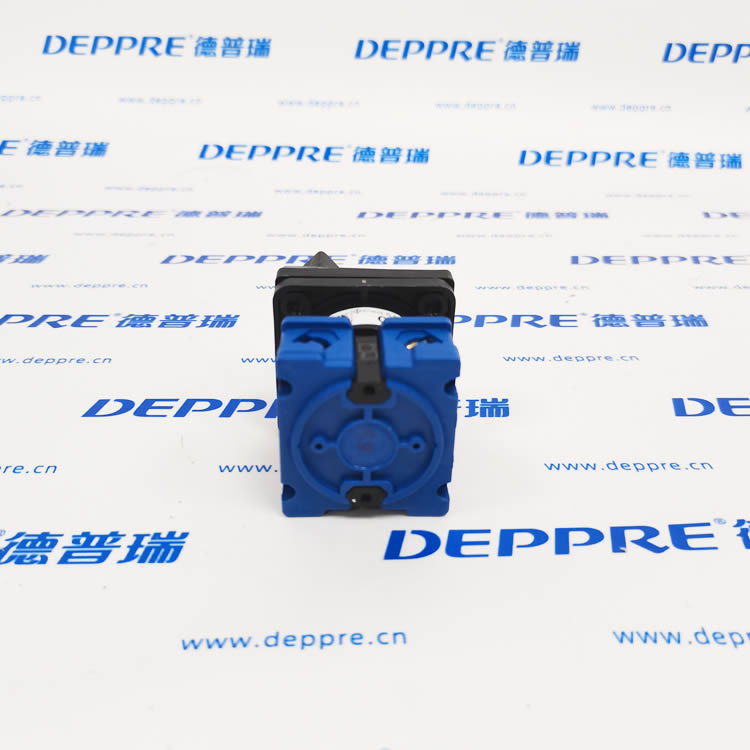

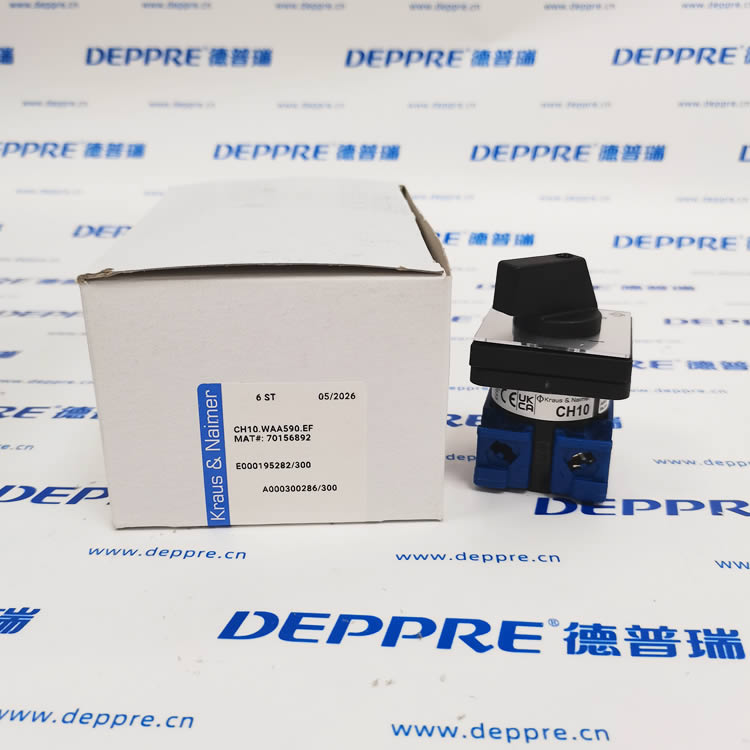

Kraus&Naimer CH10.WAA590.EF 完整产品说明
一、品牌简介
Kraus & Naimer（克劳斯奈默，简称 KN）奥地利百年凸轮开关原厂，全球高端旋转转换开关标杆品牌，蓝线 Blue Line CH 系列为紧凑型控制开关，适配工控、制药、食品、船舶设备回路切换，拥有 CE/UL/VDE 多国工业认证。
二、型号编码解析 CH10.WAA590.EF
CH10：产品基础系列，20A 紧凑型凸轮控制开关，侧向螺丝接线端子，机身体积小巧
WAA590：凸轮触点程序代码，对应6 档固定定位档位（标签标注 6 ST），无自动回弹，每档触点通断逻辑固化，用于多路信号 / 负载选择
EF：结构配置代码
标准面板前装安装结构
标准黑色一字操作手柄
绝缘安全防护接线端子
三、核心电气参数
| 参数项 | 标准规格 |
|---|---|
| 约定发热电流 Ith | 20A |
| 额定绝缘电压 Ui | 690V AC |
| 电机控制 AC-3（380V） | 5.5kW |
| 阻性负载 AC-23A（380~440V） | 7.5kW |
| 适配线缆 | 最大 4mm² 铜芯线，侧向螺丝紧固端子 |
| 面板开孔 | 30×30mm 标准方形开孔 |
| 防护等级 | 操作面板正面 IP44，柜体内部 IP20 |
| 机械寿命 | ≥100000 次切换循环 |
| 触点材质 | 银合金，抗电弧氧化，适合频繁操作 |
四、产品核心特性
六档定点切换WAA590 凸轮程序实现 6 个独立锁定档位，可作为多通道传感器信号选择、多配方模式切换、多段调速档位开关，档位转动手感清晰，不会跳档。
紧凑型机身CH10 系列厚度小，适合控制柜、设备操作面板狭小安装空间，模块化可增减触点层。
安全绝缘设计侧向端子带绝缘挡板，防止检修误触带电回路，符合食品、制药洁净设备安全规范；可选挂锁手柄实现断电锁定。
宽工况适配工作温度 - 25℃~+70℃，抗油污、水汽，支持 CIP 清洗环境配套使用。
五、典型应用场景
制药 / 食品生产线：6 种工艺配方切换、多泵管路通道选择开关
自动化设备：多传感器信号采集选择、就地 / 远程多模式控制
搅拌、风机设备：6 段转速 / 功率档位手动切换
船舶、液压机组：多路油路、回路手动选通控制
