EMOTRON M20‑3×380‑500V 轴功率监测仪完整介绍
一、品牌基础
品牌：EMOTRON（伊姆创，瑞典 CG Drives & Automation 旗下）瑞典专业电机负载保护、功率监测设备厂商，依托独有轴功率算法，专注泵、风机、破碎机、输送设备的电机过载 / 空转保护，产品具备 UL、CE、UKCA 国际工业认证。
二、型号与物料编码解读
完整型号：M20 3×380-500V
原厂物料 PN：01‑2520‑45
产品全称：SHAFT POWER MONITOR 电机轴功率监测仪
M20：产品系列，经济型多功能轴功率负载保护器
3×380-500V：三相供电规格，适配 380~500V 工业电机电网

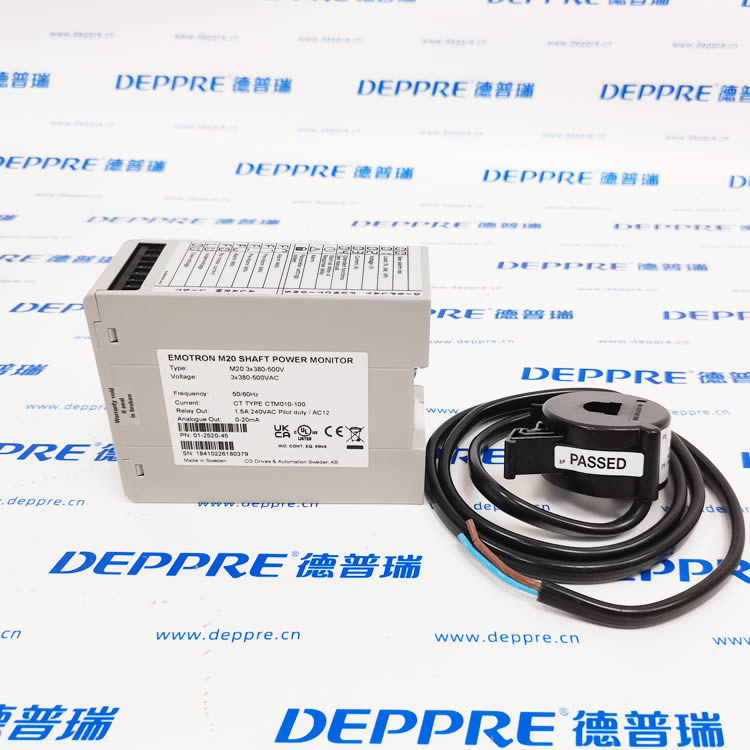

三、铭牌核心电气参数
| 参数项 | 规格 |
|---|---|
| 三相工作电压 | 3×380–500 VAC |
| 适用电网频率 | 50 / 60 Hz |
| 配套电流互感器 | CT TYPE CTM010‑100（最大监测 100A 电机电流，更大电流可扩展互感器） |
| 继电器报警输出 | 1.5A 240VAC，两路可编程触点（预报警 + 主故障停机） |
| 模拟量变送输出 | 0–20mA（实时输出轴功率百分比，对接 PLC / 上位机） |
| 防护等级 | IP20（标准 DIN 导轨柜内安装） |
| 产地 | 瑞典 |
| 认证 | CE、UL、cUL、UKCA |
四、核心工作原理
通过采集电机输入电压、电流，内置算法扣除电机自身损耗，直接精准计算电机输出至设备的实际轴功率，而非单纯监测电流，能精准区分：
轻载空转（泵干磨、输送机断料、风机无风）
过载堵转（破碎机卡料、泵叶轮卡死、输送过载）可独立设置过载阈值、欠载阈值，并分别配置预报警、停机延时，避免误停机。
五、核心功能
双重负载保护同时监测过载（堵转、卡料）与欠载（干转、断料），支持两级报警：预报警提示运维、主报警直接停机保护设备。
两路可编程继电器一路预报警、一路故障停机；可自定义动作延时，适配不同设备惯性工况。
0–20mA 模拟量输出实时将轴功率百分比转化为标准模拟信号，接入 PLC、触摸屏做远程负载监控。

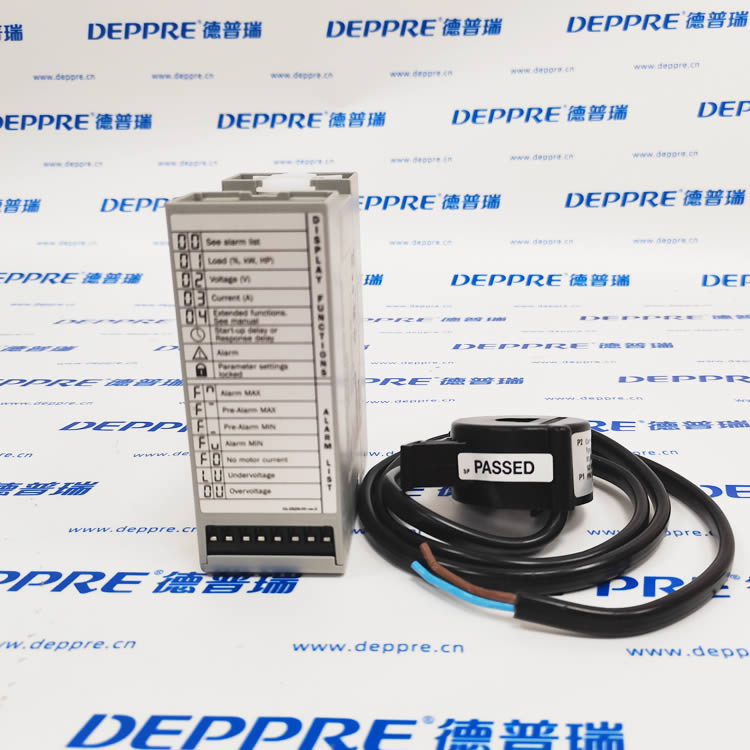

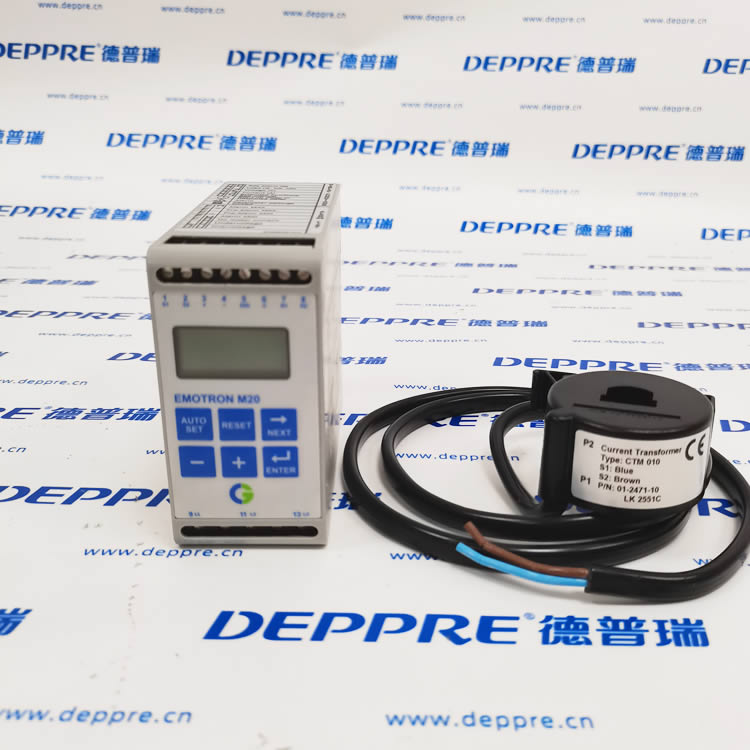

本地数字显示机身自带数码管，现场直接读取实时轴功率（% 额定功率 /kW/HP 三种单位切换），面板按键快速参数设置。
辅助保护逻辑启动延时防启动冲击、反转检测、连续启动次数限制，适配破碎机、搅拌重载设备。
六、典型应用场景
水泵 / 离心泵：干转空磨保护，避免泵体烧毁
破碎机、研磨机：堵转过载停机
螺旋 / 皮带输送机：断料空转、物料堵塞监测
风机、搅拌釜、挤压设备：负载异常预警

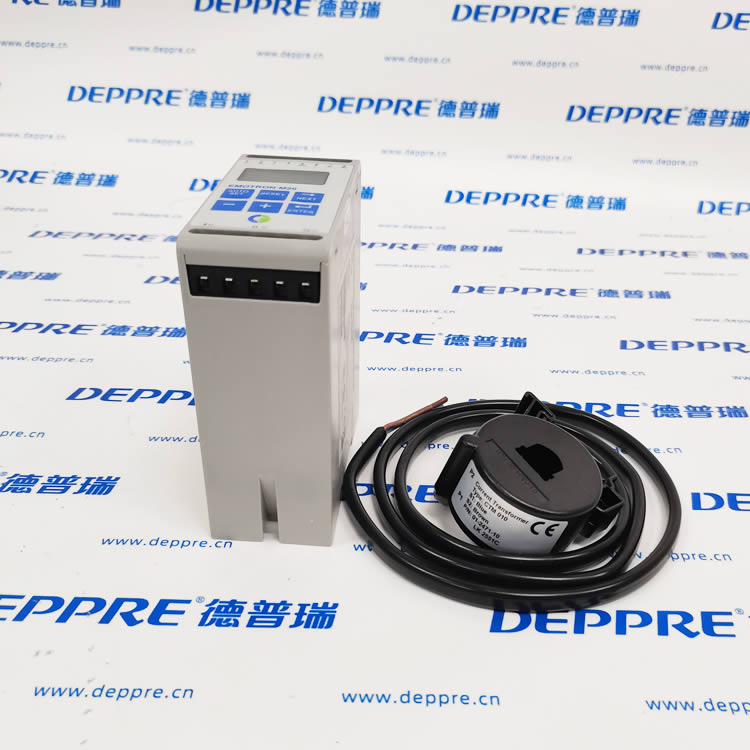

七、安装与配套
安装方式：标准 DIN 导轨卡扣安装在控制柜内
配套互感器：本机标配适配 CTM010‑100（100A 以内电机），大于 100A 可扩展大规格 CT 互感器
接线：三相电压直取电机进线，互感器穿接电机电源线采集电流
