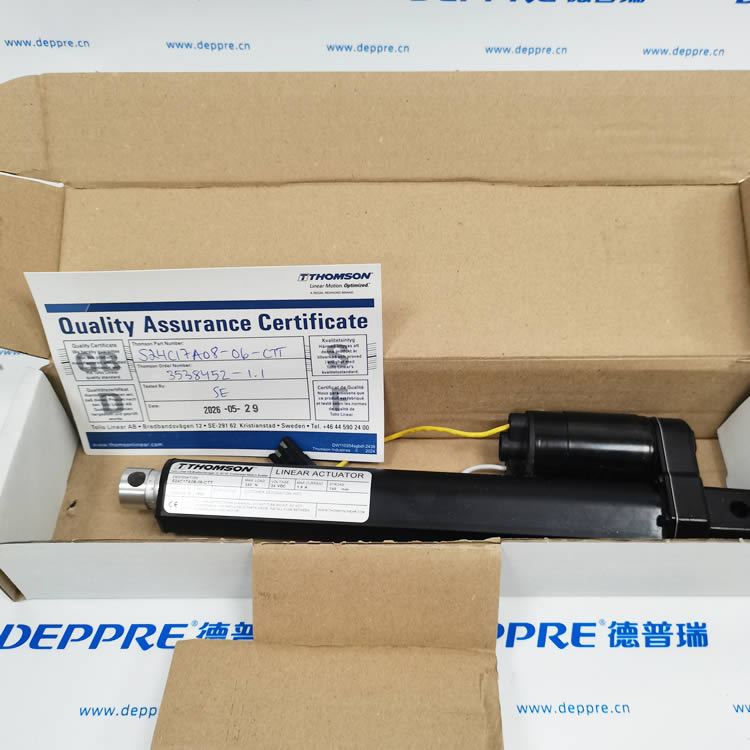

THOMSON S24C17A08‑06‑CTT 电动推杆完整介绍

一、品牌基础

品牌：THOMSON（汤姆森，瑞典 Thomson Linear）全球知名直线运动品牌，专业生产电动推杆、线性执行器，广泛用于工业自动化、医疗设备、特种车辆、物流升降场景，产品通过 CE 认证，具备高防护、长寿命特性。

二、型号编码解析 S24C17A08‑06‑CTT

1. S24：系列 + 电压，S = 标准小型推杆，24=24VDC 直流供电

2. C17：推力规格代码，对应额定推力 340N

3. A08：速度规格，满载运行速度约 26mm/s

4. 06：行程代码，对应实际行程 148mm

5. CTT：电气出线 / 开关配置代码，内置限位开关、标准线束插头

6. 三、机械与结构特性

7. 传动结构：梯形丝杠传动，自带自锁，断电后可保持负载位置不回缩

8. 防护性能：动态 IP66，静态可达 IP67，耐 500 小时盐雾，适应潮湿、粉尘、轻度喷淋工况

9. 安装方式：两端双耳铰孔安装，允许小幅角度偏移，安装便捷

10. 内置保护：两端机械限位 + 电子过载保护，过载自动停机，防止烧毁电机

11. 工作温度：-25℃ ~ +65℃，低温环境可稳定启动

四、电气控制说明

1. 供电直流 24V，通过切换正负极实现伸出 / 缩回动作

2. 额定满载电流 1.9A，电路建议加装 2A 保险丝做短路保护

3. 内置 DPDT 双极限位开关，到达行程两端自动切断电机电源，无需外部限位控制器

4. 线束插头式出线，适配设备快速插拔接线

五、适用行业场景

1. 工业自动化：小型升降平台、挡板切换、工装夹紧机构

2. 医疗设备：护理床、诊疗设备升降调节

3. 特种车辆 / 农业机械：舱门、遮阳板、小型执行调节机构

4. 物流设备：轻型分拣挡板、推送机构

六、使用注意事项

1. 占空比仅 25%，不可长时间连续满载运行，间歇使用延长寿命

2. 禁止垂直倒置安装、禁止管道包裹推杆筒身，会导致散热不良损坏

3. 内部无用户可维修零件，出现卡顿、漏电需整体更换，不可自行拆解

4. 长期户外使用建议配套防尘护套，提升防水抗老化能力
