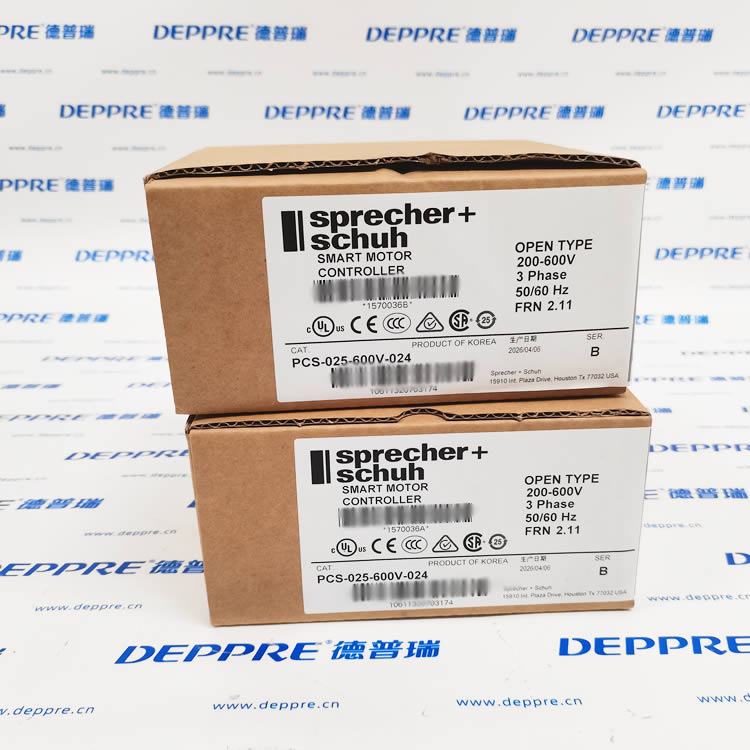

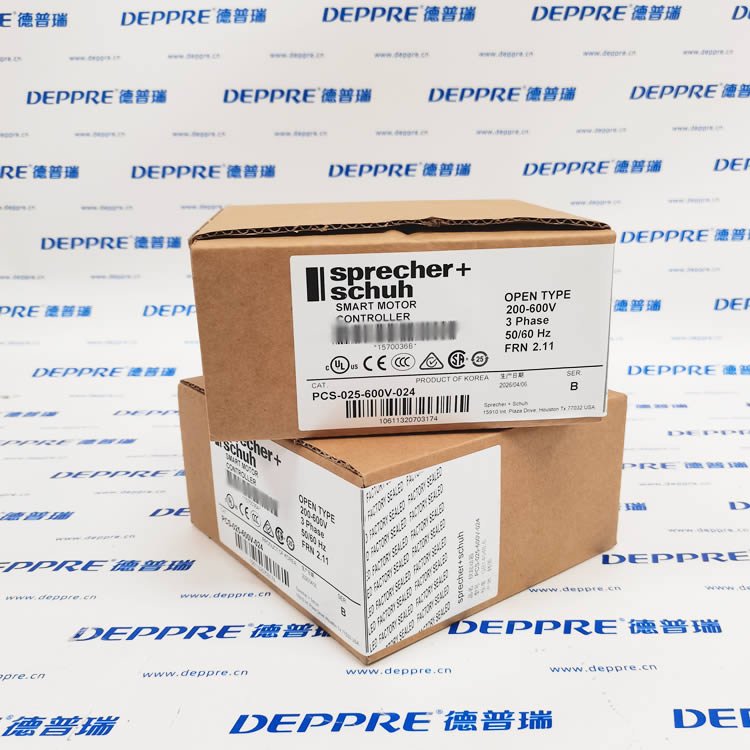

SPRECHER+SCHUH PCS-025-600V-024 三相软启动器完整介绍

一、型号编码释义

• PCS：经济型紧凑型固态软启动器系列

• 025：主回路额定电流 25A

• 600V：主回路适配电压 200~600V AC（50/60Hz，欧美电网通用）

• 024：控制回路供电 AC/DC24V

二、核心电气参数

1. 负载能力：25A，适配 380V 约 11kW、480V 约 15kW 三相异步电机；支持普通三角 / 星三角 6 引线电机两用

2. 四种启动模式：标准软启动、带突跳启动、限流启动、软启动 + 软停机

3. 内置三相旁路接触器，电机全速后旁路 SCR，降低发热损耗

4. 全套电机保护：电子过载（10/15/20 级可调）、SCR 超温、缺相、相序错误、欠载、堵转保护

5. 故障输出继电器触点（97/98），可接入 PLC 报警

6. 安装：小体积款支持 DIN35 导轨安装，也可柜体背板固定

7. 认证：UL/CSA，设备出口北美无需更换元器件

三、结构与产品优势

1. 窄型紧凑机身，宽度仅 44.8mm，节省控制柜安装空间；

2. 微电脑数字化调节，旋转拨码一键设置启动时间、初始电压、限流值；

3. 软停机功能，适配油泵、风机、输送设备，避免水锤、机械冲击；

4. 三相全控调压，平稳降低电机启动冲击电流，减小电网压降；

5. 耐受机床油雾、潮湿冷凝，适配液压泵站、润滑站、数控机床恶劣工况；

6. 24V 通用控制电源，可直接由柜内 24V 变压器供电，配套堡盟接近开关、电磁阀同回路。

四、典型应用场景（匹配你的元件清单）

1. Woerner 润滑系统主油泵、Rickmeier 液压泵电机平缓启动，降低管路冲击；

2. 数控机床冷却风机、输送料架三相电机控制；

3. 气密性检测设备、液压测试台大功率驱动电机；

4. 出口北美自动化整机，满足 UL/CSA 电气安全规范。

五、安装使用要点

1. 控制回路接入 AC/DC24V，主回路最高不得超过 600V；

2. 电机额定电流≤25A，预留 20% 电流冗余避免长期过载；

3. 远离 IGUS 拖链、伺服动力电缆，减少电磁干扰；

4. 设备停机优先启用软停机模式，延长油泵、管路使用寿命。
