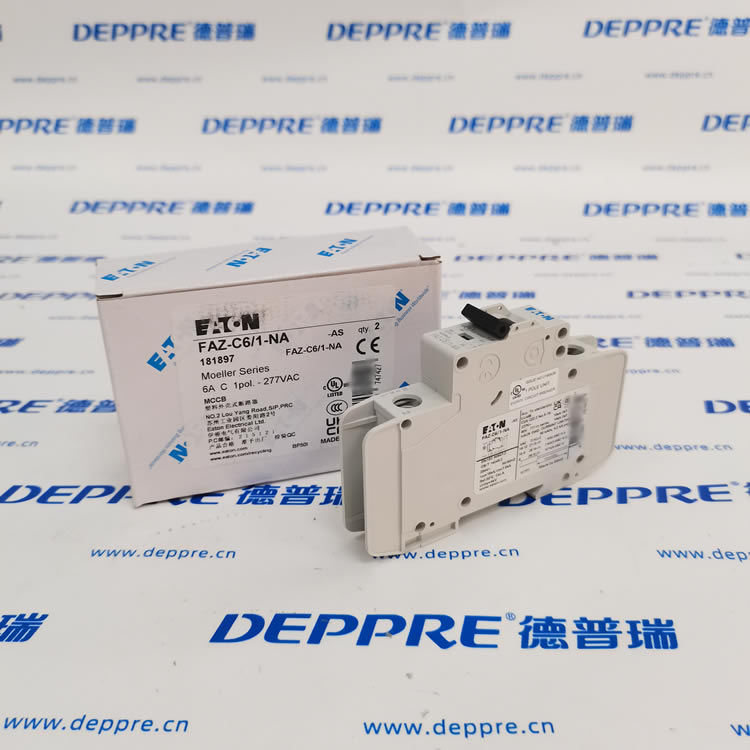

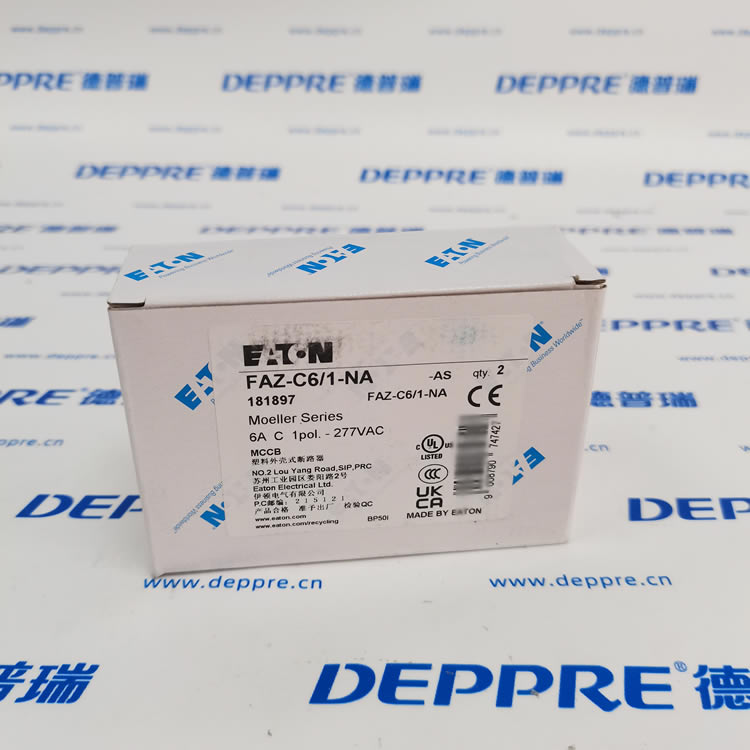

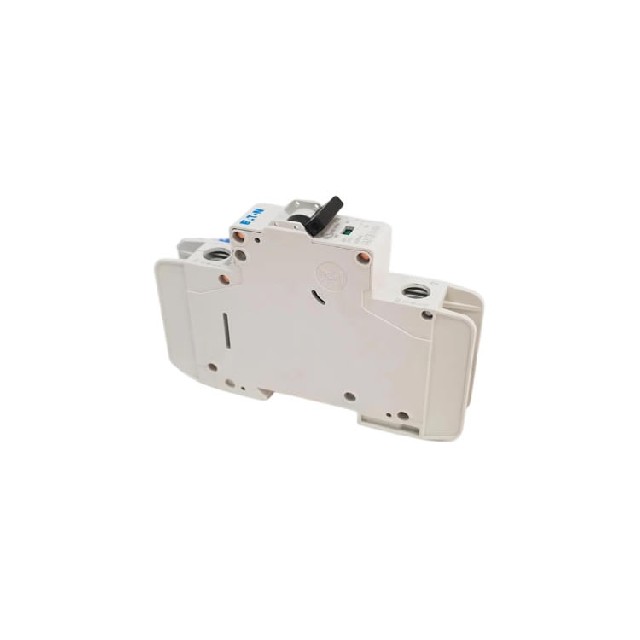

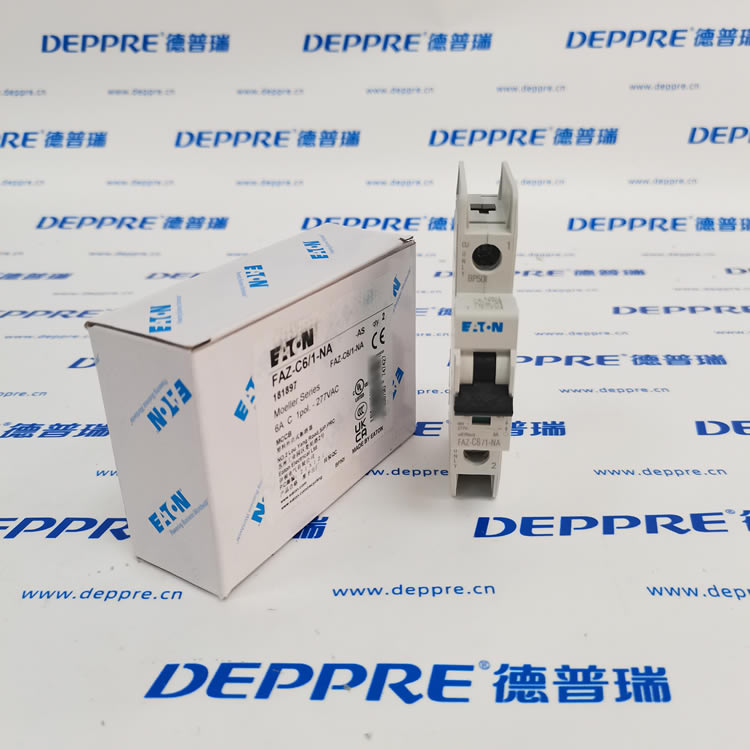

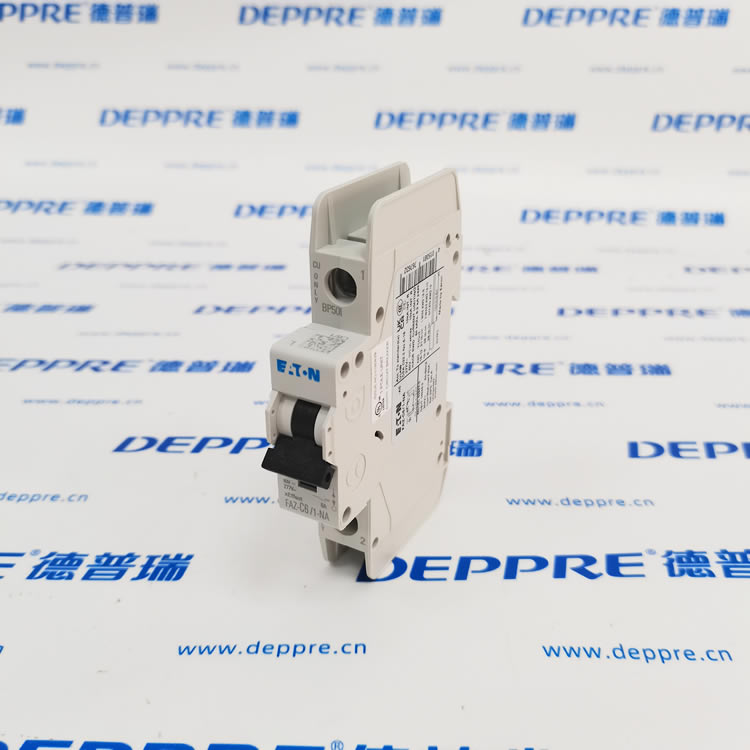

EATON FAZ‑C6/1‑NA（微型断路器 MCB）

EATON FAZ‑C6/1‑NA 是伊顿 xEffect 系列单极、C 曲线、6A 微型断路器，UL489/CSA/IEC 认证，工业 / 北美配电通用，限流型、高分断、窄体设计

一、型号解析

• FAZ：xEffect 系列微型断路器（MCB）

• C：脱扣曲线 C 型（5–10×In 瞬时短路脱扣）

• 6：额定电流 6A

• 1：1 极（1P）

• NA：北美版（UL489/CSA 认证）

二、核心技术参数（2026 官方）

额定值

• 额定电流 In：6A

• 额定电压 AC：

• IEC：240/415V AC

• UL/CSA：277V AC（480Y/277V 系统）

• 额定电压 DC：48V DC

• 频率：50/60Hz

• 绝缘电压 Ui：440V AC

• 冲击耐压 Uimp：4kV

分断能力

• IEC 60947‑2：10kA @ 240/415V AC

• UL 489：10kA @ 277V AC

• 限流类别：3（高限流）

脱扣特性（热磁式）

• 过载：热脱扣（30℃ 基准）

• 短路：C 曲线 → 5–10In（30–60A）瞬时脱扣

• 机械寿命：20,000 次（空载）

机械与环境

• 安装：35mm DIN 导轨

• 接线：螺钉端子（18–8 AWG）

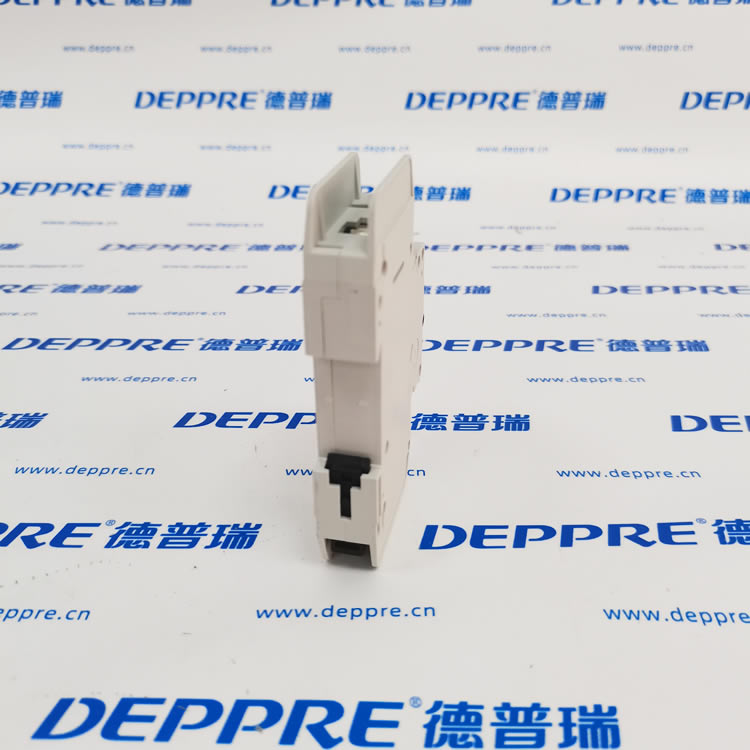

• 尺寸（宽 × 高 × 深）：17.7 × 105 × 75.5 mm（1M 窄体）

• 重量：约 120g

• 工作温度：−25℃ … +75℃

• 防护等级：IP20（端子）

认证

• UL 489、CSA C22.2 No.5、IEC 60947‑2、CE、RoHS

三、主要特点

1. C 曲线适配常规负载：适合照明、插座、PLC、仪表、电源等冲击电流小的回路。

2. 北美 / 全球双认证：同时满足 IEC 与 UL/CSA，出口设备、北美项目首选。

3. 高限流、高分断：10kA（IEC/UL），工业级短路保护。

4. 窄体 17.7mm：节省柜内空间，多回路密集安装友好。

5. 红绿触点指示：直观显示通断状态，安全运维。

四、典型应用

• 工业控制：PLC、传感器、继电器、仪表回路

• 建筑配电：照明、插座、空调分支回路

• 北美设备：480Y/277V 系统终端保护

• 设备出口：欧美设备电源保护（UL/IEC 双认证）

• 直流回路：48V DC 电源、通信设备。

五、选配附件

• 辅助触点（NO/NC）

• 分励脱扣器、欠压脱扣器

• 母线连接端子、绝缘隔板
