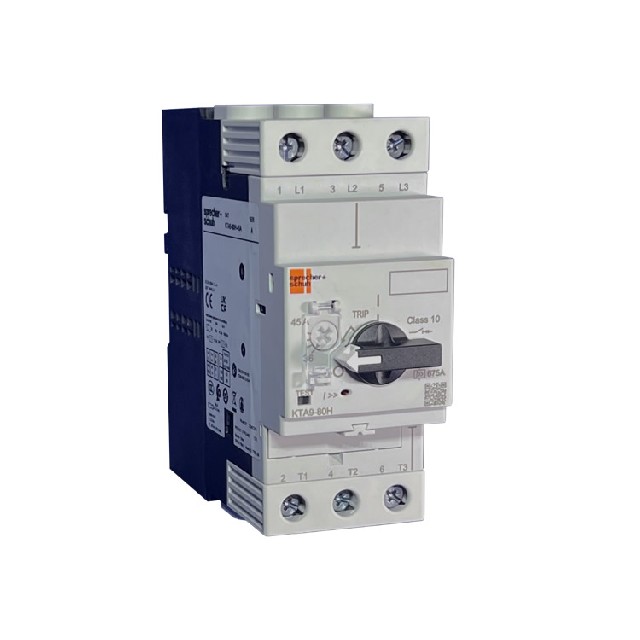

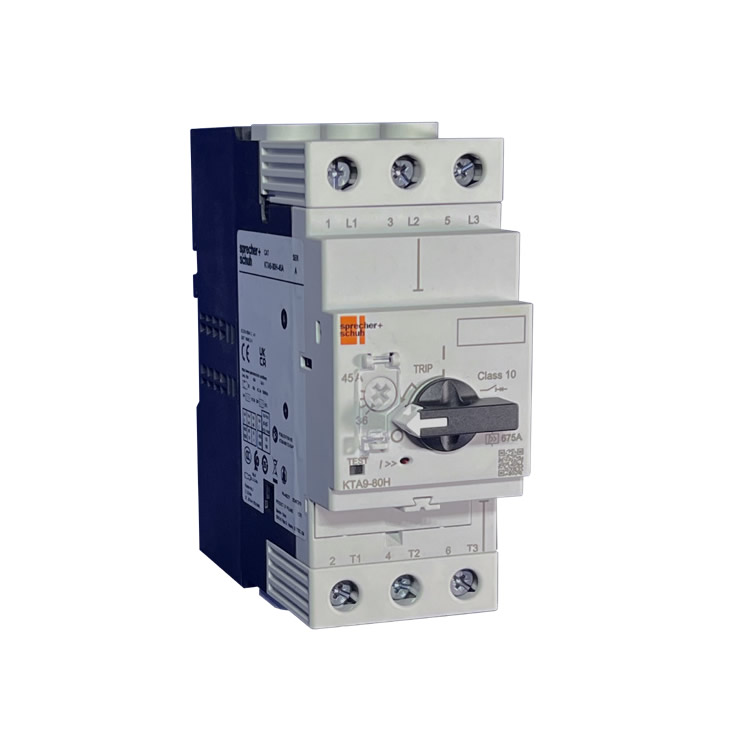

KTA9-80H-38A 规格参数

参数项 规格值

电流调整范围 30…38 A

磁脱扣电流（固定） 15 × Iₙ max（约 570 A）

最大短路电流（Icu） 100 kA（230/240V AC）

65 kA（400/415V AC）

35 kA（440/460V AC）

125 kA（500/525V AC）

10 kA（690V AC）

使用类别 AC-3e

额定绝缘电压（Ui） 690 V（IEC）

600 V（UL/CSA）

额定冲击耐受电压（Uimp） 6 kV

额定频率 45–65 Hz

脱扣等级 Class 10

相失保护 是（差分脱扣）

环境温度范围 -25°C 至 +70°C（运行）

防护等级 IP2X

安装方式 DIN 导轨安装

端子类型 螺钉端子，支持 1–50 mm² 导线

紧固扭矩 3–3.5 N·m（27–30 lb·in）

适用电机功率（参考） 最大 570 HP（三相）

UL 认证 适用于组安装、手动断开、Type E 自保护组合控制器

IEC 认证 IEC 60947-2, IEC 60947-4-1
