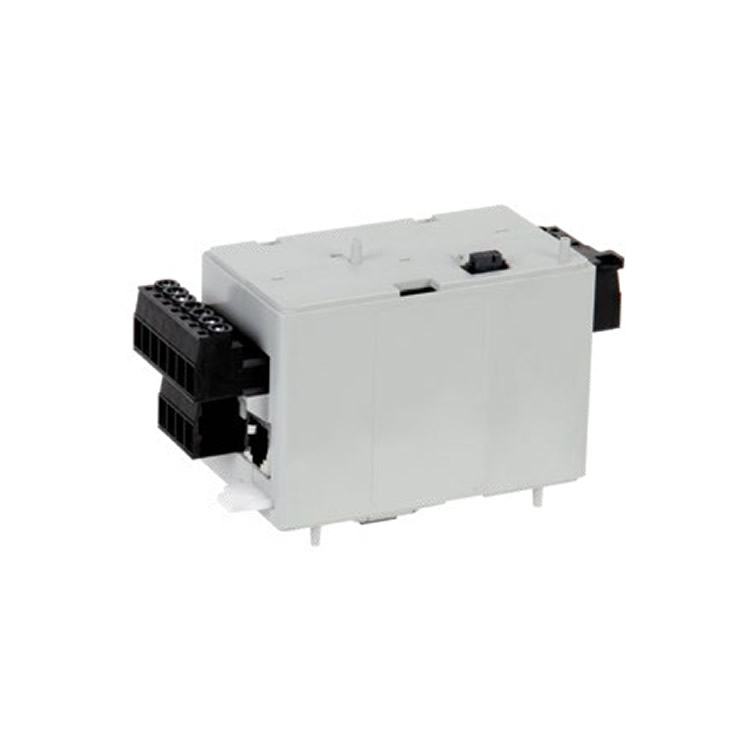

Sprecher+Schuh 扩展数字I/O模块 CEP9-EIO-43-120

1. 核心身份信息

•   型号： CEP9-EIO-43-120

•   产品类型： 扩展数字输入/输出模块

•   模块功能： 为CEP9电子过载继电器系统提供额外的离散量（数字量）信号接口，用于连接外部传感器、按钮、指示灯等设备，增强系统的控制和监控能力。

2. 关键特性与兼容性

•   模块化设计： 采用模块化结构，可根据具体的应用需求灵活添加到CEP9主控模块上。

•   集成性： 与CEP9控制模块无缝集成，其I/O状态可通过EtherNet/IP网络进行监控和编程。

•   安装选项： 作为扩展模块安装在CEP9主体上。

3. 输入/输出规格

•   数字输入：

    ◦   点数： 4点

    ◦   额定电压： 110/120V。

    ◦   类型： 电流 sinking

    ◦   电源： 输入点的电源需由客户单独提供，连接至端子A1，方便接线。

•   继电器输出：

    ◦   点数： 3点

    ◦   类型： 继电器触点输出。

    ◦   控制方式： 可通过网络或内置的DeviceLogix功能块进行控制，用于执行诸如接触器操作等任务。

4. 通信与集成

•   网络集成： 通过背板与CEP9控制模块集成，输入状态可映射到控制器的输入映像表，输出可由网络指令控制。

•   DeviceLogix技术： 支持DeviceLogix功能块，允许在设备级实现简单的逻辑控制功能，减少对上层控制器的依赖。

5. 物理与电气特性

•   端子： 采用可拆卸的端子块，方便接线和维护。

•   功耗： 模块本身功耗较低，具体数值需参考更详细的数据手册。

6. 安全与标准

•   标准符合性： CEP9电子过载继电器的扩展数字模块经测试符合EN60947-5-1低压开关设备和控制设备标准。
