产品概述

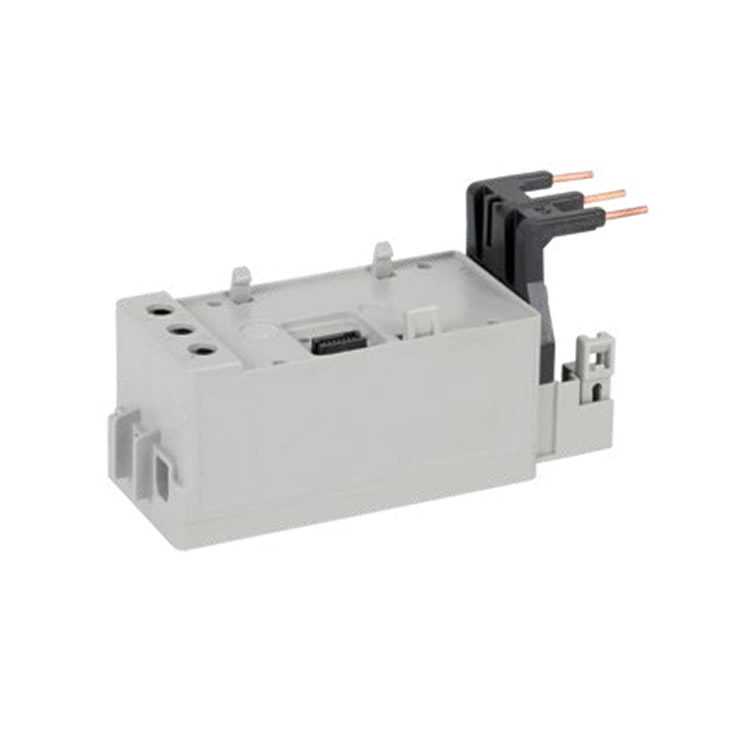

CEP9-ESM-VIG-146-200 是Sprecher+Schuh CEP9系列电子过载继电器中的一款电压/电流/接地故障感应模块，专为工业电机保护设计，支持高级通信功能和多重诊断能力。

电气规格

1. 额定绝缘电压（Ui）

   • 690 VAC

2. 额定操作电压（Ue）

   • IEC标准：690 VAC

   • UL标准：600 VAC

3. 额定脉冲电压（Uimp）

   • 6 kV

4. 电流检测范围

   • 20...200 A

5. 适用频率

   • 45...65 Hz

6. 电源操作范围

   • 159...265 VAC（最大浪涌电流6 A）

7. 功耗

   • 基础模块：6 W

   • 扩展模式下：8 W

环境规格

1. 工作温度

   • 开放环境：-20°C 至 +55°C

   • 封闭环境：-20°C 至 +40°C

2. 存储温度

   • -40°C 至 +85°C

3. 湿度

   • 5% 至 95%（无冷凝）

4. 防护等级

   • IP20

5. 抗振动与冲击

   • 振动：2.5G（运行）/5G（非运行）

   • 冲击：30G
