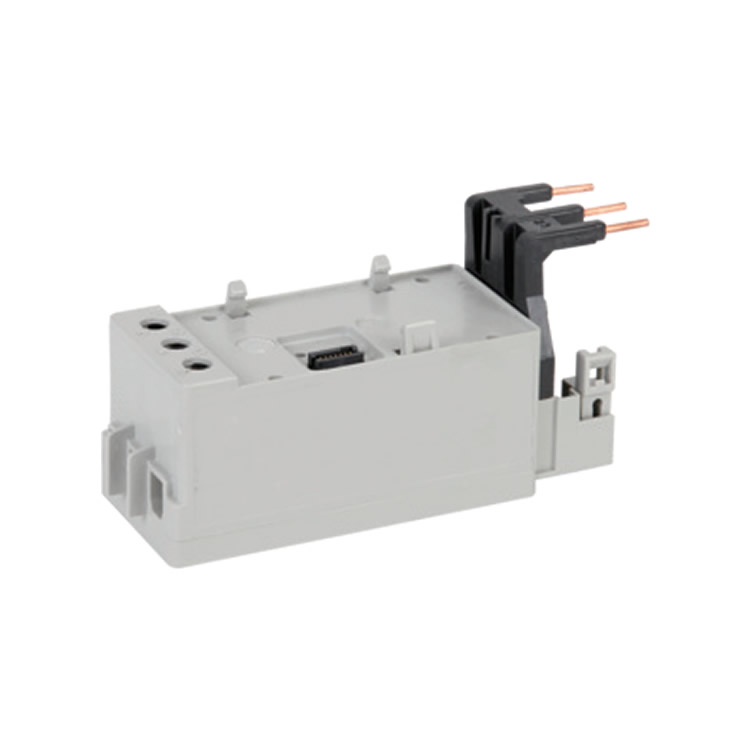

CEP9-ESM-IG-146-200 规格参数

1. 模块类型：

•   电流与接地故障检测模块

2. 安装方式：

•   直接安装

3. 适用接触器型号：

•   CA9-116...146 IEC 接触器

4. 电流检测范围：

•   20...200 A

5. 接地故障检测功能：

•   包含 (模块型号中的 "IG" 表示 Integrated Ground fault)

•   检测类型： 零序（核心平衡）传感

•   设定范围： 跳闸和报警设定值可在 20 mA ... 5.0 A 之间调整。

•   重要提示： 对于额定电流大于 200 A 的设备或需要检测低于 1.0 A 的接地故障时，需要外接核心平衡电流互感器配件。

•   符合标准： 提供 UL1053 定义的 I 类保护。

•   注意： 该模块不是美国国家电气法规第 100 条中定义的用于人员保护的接地故障断路器 (GFCI)。

6. 通用电气规格（基于系列通用参数）：

•   额定绝缘电压 (Ui): 600V AC

•   额定工作电压 (Ue): 690V AC

•   额定冲击耐受电压 (Uimp): 6 kV

•   端子标记: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3

•   污染等级: 3

•   防护等级: IP20

7. 扭矩与电线尺寸（适用于100A规格的感应模块）：

•   扭矩： 35 lb-in (4 N-m)

•   推荐电线尺寸（单根导线）：

    ◦   AWG: #14...6

    ◦   mm²: 2.5...16

•   推荐电线尺寸（多根导线）：

    ◦   AWG: #10...6

    ◦   mm²: 6...10

CEP9-ESM-IG-146-200 是一款专为 CA9-116 至 CA9-146 系列接触器设计的、直接安装的电流与接地故障检测模块。其核心特点是提供了 20-200A 的电机电流检测范围和先进的 20mA-5.0A 接地故障检测功能，适用于需要高精度电机保护和接地故障保护的工业应用。
