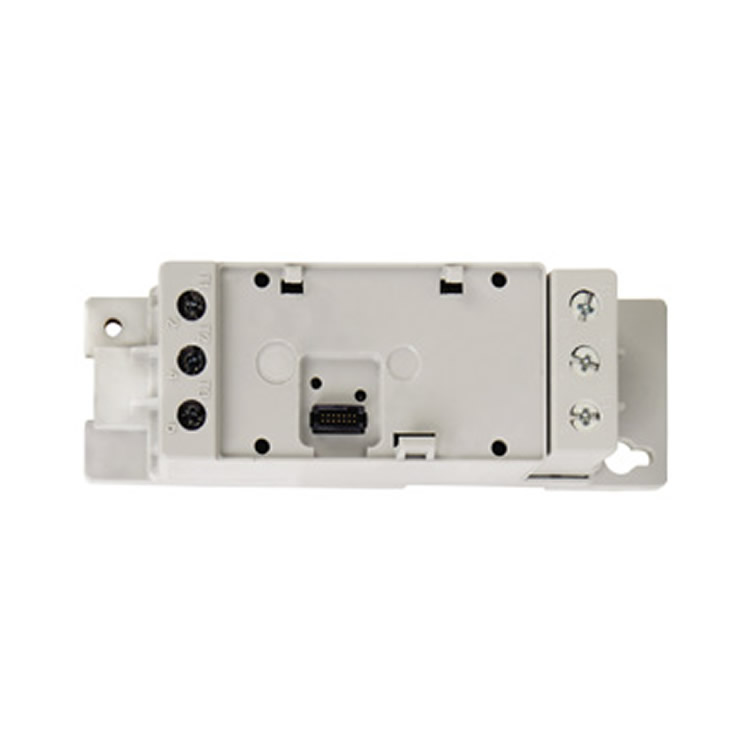

Sprecher+Schuh过载继电器CEP9-ESM-I-7T-30

1. 基础参数

• 型号：CEP9-ESM-I-7T-30

• 安装方式：DIN导轨或面板安装（DIN Rail / Panel Mount）

• 适用接触器：所有接触器（All contactors）

• 电流范围：0.5–30 A

• 目录号（Catalog Number）：CEP9-ESM-I-7T-30

2. 电气特性

• 额定绝缘电压（Uᵢ）：600 V AC

• 额定工作电压（Uₑ）：690 V AC

• 额定冲击电压（Uᵢₘₚ）：8 kV

• 工作频率：50/60 Hz

• 短路保护等级：符合IEC 60947-4-1标准

3. 机械特性

• 防护等级：IP20

• 接线端子扭矩：

  • 单根导线（柔性/实心）：2.5 N·m

  • 多根导线（带冷压端子）：3.4 N·m

• 线径范围：

  • 柔性/实心导线：2.5–16 mm²（带冷压端子）

  • 粗绞线/实心公制导线：2.5–25 mm²（单根）或 6–16 mm²（多根）

4. 环境适应性

• 工作温度：-40°C 至 +85°C

• 存储温度：-20°C 至 +55°C

• 湿度范围：5–95%（非冷凝）

• 抗振动：2.5G（运行中）/5G（非运行）

• 抗冲击：30G（符合IEC 68-2-27）

• 海拔高度：≤2000 m
