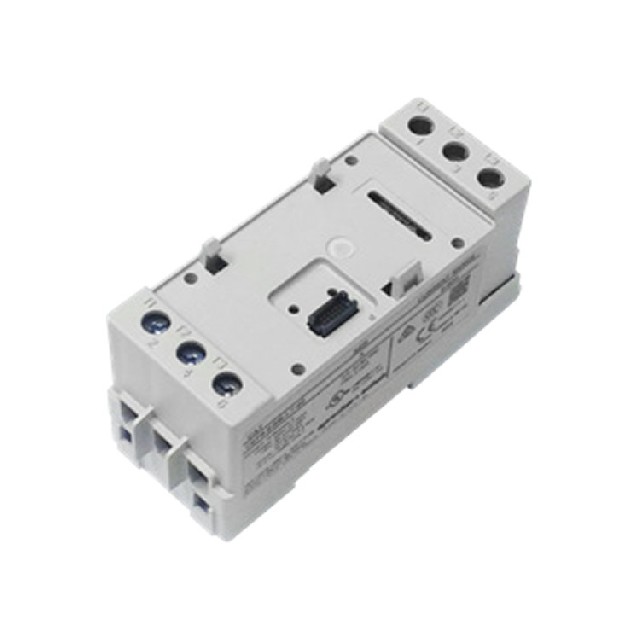

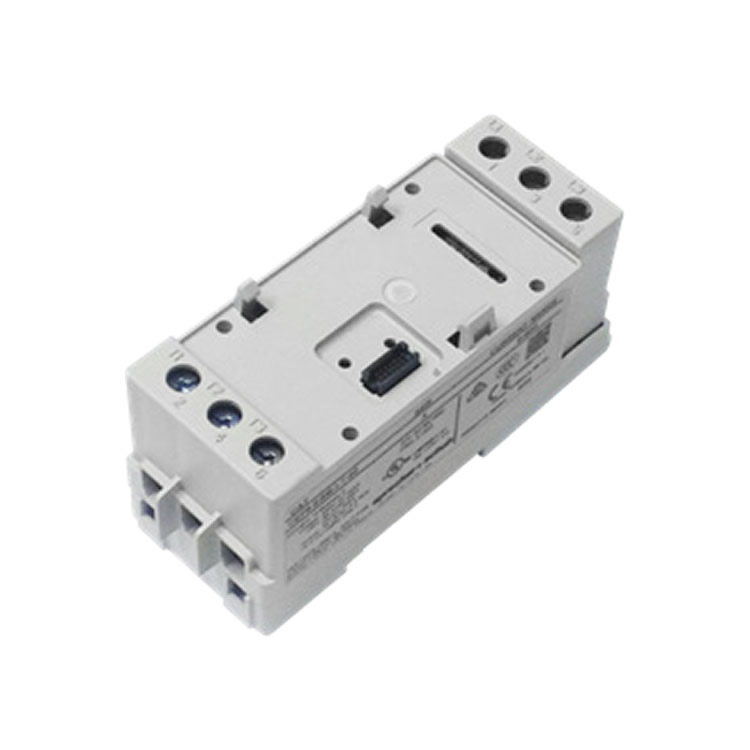

Sprecher+Schuh过载继电器CEP9-ESM-I-T-30

技术参数

基础规格

参数类别 规格说明

型号 CEP9-ESM-I-T-30

模块类型 电流感应模块（Current Sensing Module）

适用接触器 所有类型接触器（All contactors）

电流范围 0.5–30 A

安装方式 DIN导轨安装（DIN Rail Mount）

电气特性

参数 数值

额定绝缘电压（Ui） 600 V AC

额定工作电压（Ue） 依据接触器规格匹配

工作频率 50/60 Hz

机械特性

参数 数值

端子扭矩要求 30A型号： 22 lb-in（2.5 N·m）<br>60A/100A型号： 35 lb-in（4 N·m）

导线规格（单根） #14–6 AWG（2.5–16 mm²）

导线规格（多根） #10–6 AWG（6–10 mm²）
