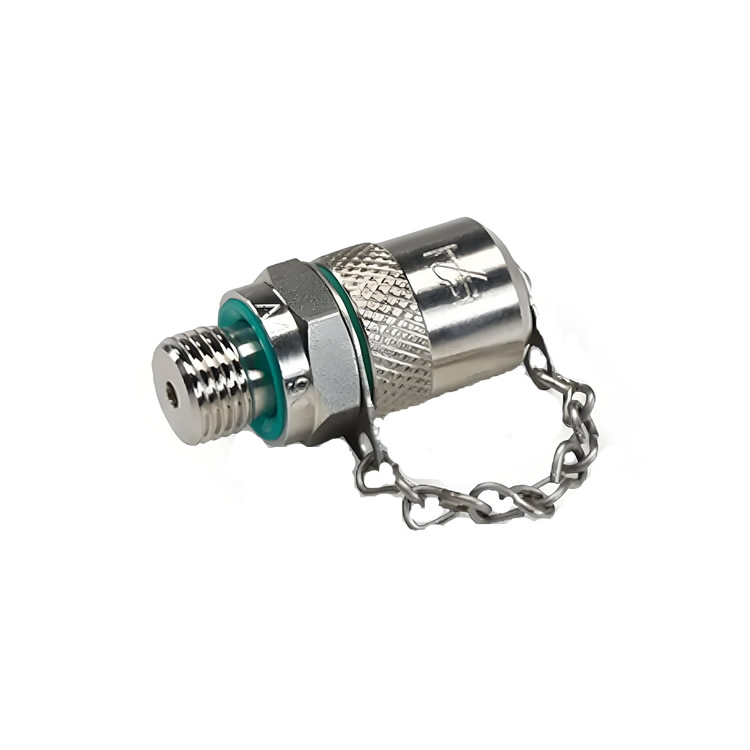

Hydrotechnik 测试接头 2103-01-18.00

1）在高压下仅用手即可完成同测量软管的结合或断开

2）同仪表连接方便

3）结构小巧

4）工作压力高

HYDAC测压接头材料

金属部分：碳钢或不锈钢316TI

密 封 件：碳纲接头配**橡胶NBR（-25°C — +90°C）

不锈钢接头配氟橡胶FPM（-20°C — +200°C）。

◆  适用范围：适用于液压或其它矿物油等系统中

◆ 工作压力：压力可达63Mpa,根据ISO15171-2标准

◆  材料：联接主体为钢，金属帽为钢1.0718 注：如有特殊要求需提出，否则材料均为切削钢1.0718

◆  测压接头 密封：内部密封为NBR(丁腈橡胶)，可选氟橡胶

◆  旋紧螺纹：多种形式

◆  hydrotechnik 测压接头 温度范围：

      1、金属帽： NBR（丁腈橡胶），密封 ：-30℃～+120℃ FKM(氟橡胶)密封：-20℃～+200℃

      2、塑料帽：  -20℃～+100℃（两种密封材料）

（2）连接器配置

传感器端：M12×1 公头连接器（4 针，A 编码，IP67 防护等级）

设备端：开线尾部（可连接接线盒或 PLC 模块）

长度：2.5米（标准型号，可定制1~50米）

外径：约 5.5mm（灵活设计，最小弯曲半径 50mm）

防护等级：IP67（水下 1 米/防浸 30 分钟）

耐化学性：耐液压油、冷却液、弱酸和弱碱
