一、产品定位与系列特性

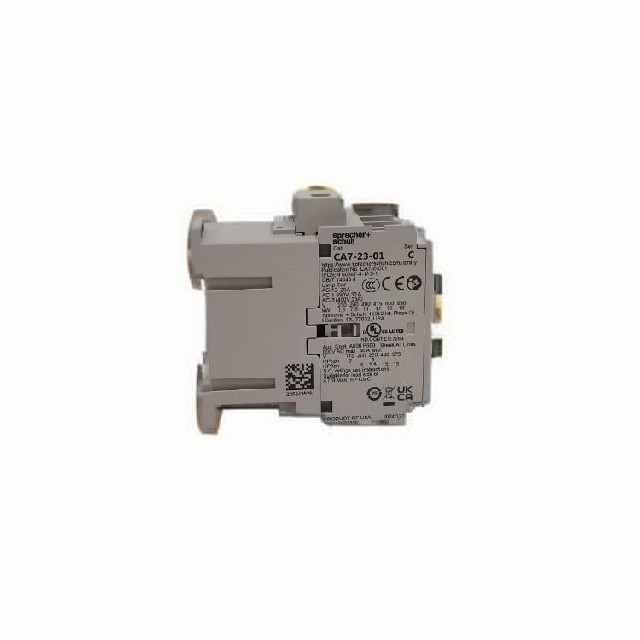

CA7-23-01-120隶属于Sprecher+Schuh CA7系列接触器，专为中功率工业电机控制设计。该系列以45mm超窄宽度（同功率最小尺寸）和高可靠性（机械寿命≥1000万次）著称，适用于空间受限的控制柜。

型号解析：

CA7：系列标识

23：额定电流23A（AC-3类别）

01：触点配置（1常开主触点 + 0辅助触点，需扩展）

120：线圈电压120V AC（兼容115–127V北美工业电网）

二、核心技术参数

1. 电气性能

参数 规格

额定电流 23A（AC-3阻性负载） / 32A（AC-1）

线圈功耗 ≤5W（低能耗设计，减轻控制电源负担）

电气寿命 ≥100万次（阻性负载） / 50万次（感性负载）

适用电压 主电路：480V AC / 线圈：120V AC

触点配置 3常开主触点（辅助触点需扩展模块）

2. 安全与结构设计

强制导向触点（FDM）：

主触点与辅助触点机械联动，确保主触点熔焊时辅助触点强制断开（安全间隙≥0.3mm），符合SIL 2/PL d功能安全标准。

双笼夹接线端子：

三极均配备双电源端子，简化反向启动、星三角降压等复杂电路布线。

可逆线圈：

支持线圈顶部或底部安装，适应多启动器面板的密集布局。

3. 环境适应性

温度范围：-25°C至+70°C（工业宽温运行）。

防护等级：IP20（控制柜内标准防护）。
