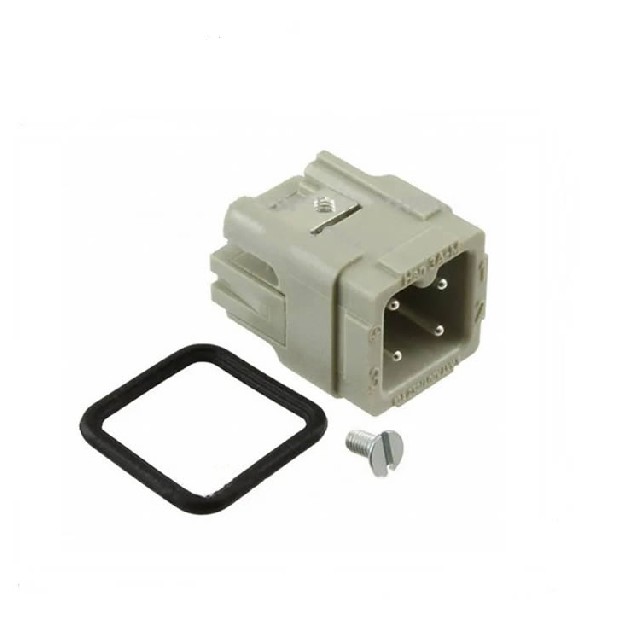

HARTING（浩亭）Han 8D-M 完整产品介绍

一、品牌概况

HARTING 中文正式译名浩亭，是德国头部工业重载连接器厂商，Han 系列是其经典重载连接器产品线，产品广泛适配自动化、轨道交通、机械设备、机器人等工业场景，机械强度高、环境耐受能力出色。

标签基础参数

• 具体型号：Han 8D-M（公插芯）

• 原厂零件号：09360083001

• 批次编码：48D016R05

• 产地：罗马尼亚

• 单包装数量：10 只

• 耐压额定值：600 V，取得 CE、UKCA、UL、RoHS 多项合规认证

二、型号释义

1. Han：浩亭重载连接器经典系列名称

2. 8D：一共 8 芯、D 型高密度接触排布，相比普通排布能够节省安装空间

3. M = Male，代表为公端插芯（公针模块），需要搭配对应 Han 8D-F 母插芯方可配对使用

三、详细电气参数

1. 额定工作电压：600V

2. 常规单触点额定电流：10A

3. 绝缘阻抗高，触点间具备优秀耐压性能；适配常见工业控制信号、中小功率供电回路

4. 防护性能需要配套 Han 标准金属外壳才可实现 IP65 级防尘防水，裸插芯自身无外壳防护

四、结构与材质细节

1. 导电插针：铜合金基底做镀金处理，接触电阻偏低，多次插拔之后依旧保持稳定导电效果，抗氧化性能优异

2. 绝缘基座：耐高温工程热塑性塑料，阻燃表现达标 UL 相关阻燃规范，能够承受控制柜常规高温工况

3. 接线形式：压接式接线，需要匹配浩亭专用压接工具完成端子压接，接线牢靠、抗震性佳，适配振动幅度偏大的设备场景

4. 模块化设计，插芯能够安装进 Han 标准规格的不同尺寸外壳，适配面板安装、电缆对接等多种安装形式

五、突出优势

1. 高密度布局：8 芯集成在紧凑模块当中，缩小控制柜连接器布置占用的空间；

2. 插拔寿命长，常规工况插拔次数能够突破 500 次；

3. 模块化兼容：适配 Han 标准壳体，可选侧出、顶出、面板穿墙等多种外壳样式；

4. 多国认证齐备，海内外工业项目都能够合规投入使用。

六、典型应用场景

1. 工业自动化控制柜，用于伺服电机、变频器控制线路对接；

2. 工业机器人手臂线缆对接；

3. 机床、注塑机可插拔控制线束；

4. 轨道交通车载电控、户外自动化设备的可拆卸接线环节。

七、选型以及安装注意事项

1. 配对要点：Han 8D-M 为公针，必须选购 Han8D-F（料号 09360083101）母插芯配套使用；

2. 接线务必使用适配规格的浩亭压接钳压接导线，徒手弯折压接容易造成后期松动、发热；

3. 想要实现防尘防水效果，需要另行选购适配尺寸的 Han 金属外壳以及配套密封圈；

4. 标签警示注明不允许带着负载电流进行插拔，需要断电之后插拔，避免电弧烧灼插针；

5. 选型阶段把控导线线径，匹配插针适配线缆截面范围，线径过粗会压接失效，线径过细抗震性不足。
