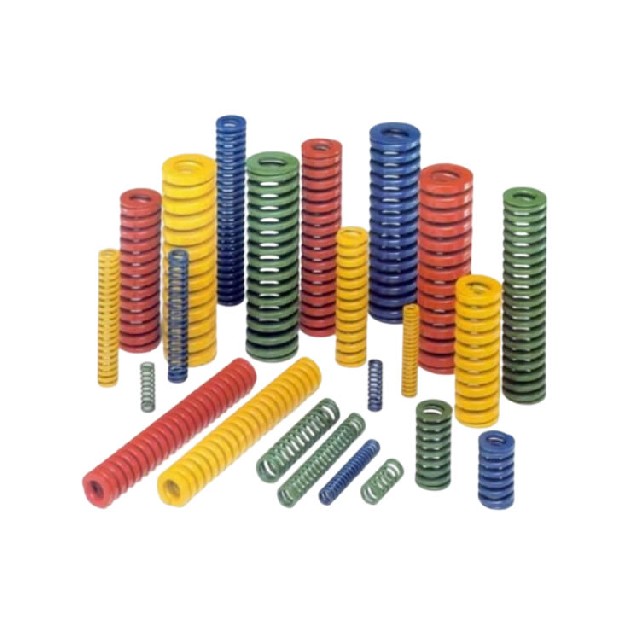

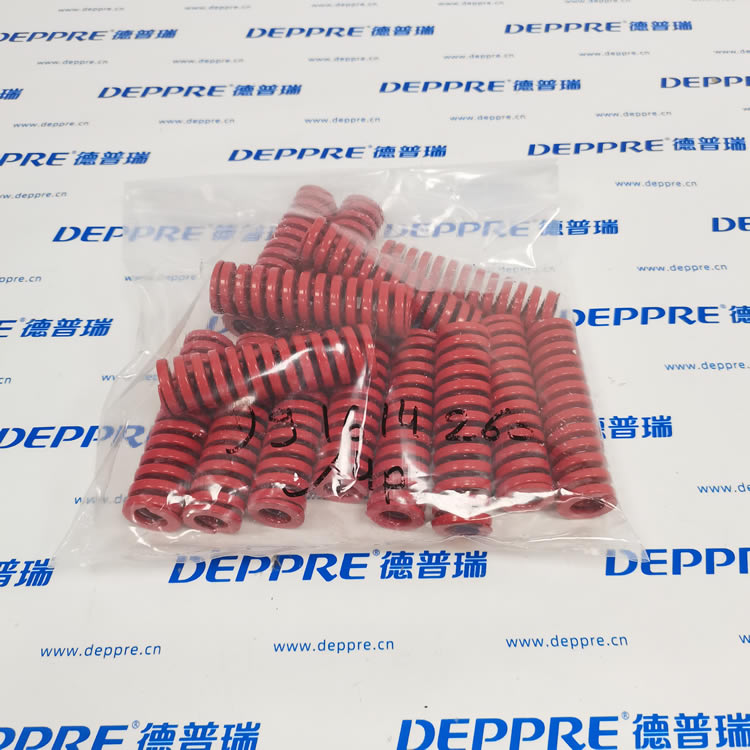

DANLY 9-1614-260（DieMax XL 红色重载模具弹簧）

9-1614-260 是德国 / 美国 DANLY（丹利）DieMax XL 系列矩形钢丝压缩弹簧，红色 = 重载（Heavy Load），用于高载荷冲压模、工装夹具、自动化设备的弹性支撑、顶料、压边与复位机构。

一、型号解析（9-1614-260）

• 9：DieMax XL 系列代号

• 16：孔径 1"（25.4 mm）

• 14：自由长度 3.5"（89 mm）

• 260：重载（红色，26=Heavy Load）

二、关键尺寸（英制 / 公制）

• 孔径 A：1" ≈ 25.4 mm

• 推荐杆径：1/2" ≈ 12.7 mm

• 自由长度 C：3.5" ≈ 89 mm

• 钢丝截面：矩形（Rectangular）

• 颜色：红色（重载）

三、力学参数（同系列标准推算 + 行业典型值）

• 弹簧常数 K：约 120 N/mm（68.5 lbs/0.1in）

• 额定压缩量：≤ 30% 自由长度（≈26.7 mm）

• 最大压缩量：≤ 40%（≈35.6 mm）

• 极限载荷（压并）：≈ 8000 N（1800 lbs）

• 工作温度：−40℃～+220℃

四、材料与结构特点

• 材质：铬硅合金钢（Chrome‑Silicon），真空脱气处理，高抗拉、抗疲劳、耐高温。

• 结构：矩形钢丝冷卷、端面磨平、垂直度好、抗偏载；梯形截面降低应力集中。

• 寿命：额定载荷下 **≥100 万次循环 **。

• 互换性：符合 ISO 10243、ASTM A1000‑99，可与 MISUMI、Raymond 等同规格互换。

五、典型应用

• 冲压模具：汽车覆盖件模、厚板冲裁模的顶料、压边、卸料、滑块复位。

• 工装夹具：重型夹具、焊接工装的弹性压紧、间隙补偿。

• 自动化设备：重载缓冲、张紧、减震装置。

• 注塑模：大型模具顶出、保压缓冲、滑块复位。
