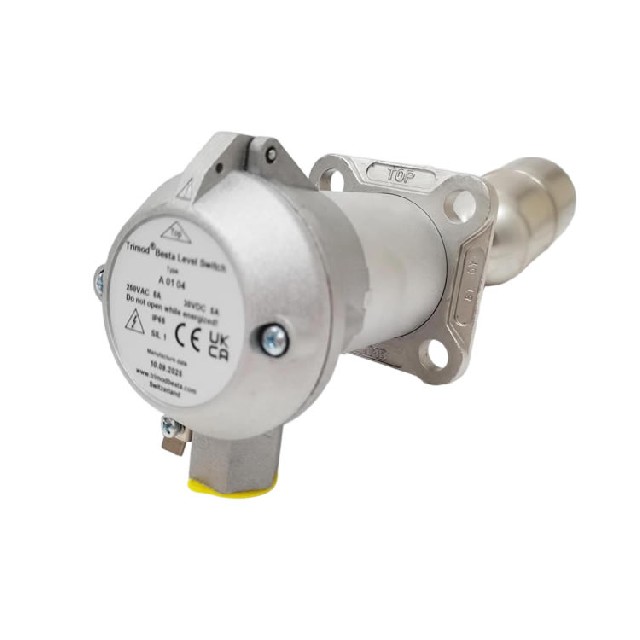

瑞士 Trimod Besta A 01 04 侧装浮球液位开关

LEVEL SWITCH A0104 卧式法兰浮子液位控制器，瑞士原装

一、基础结构与安装

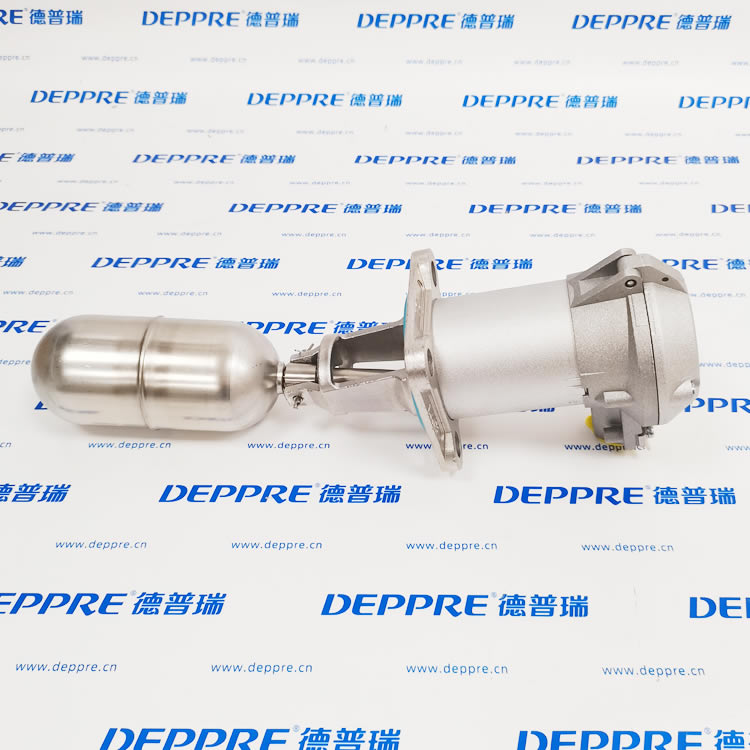

1. 安装方式：卧式侧装法兰固定，方形法兰92×92mm，安装孔中心距 92mm，罐体侧壁开孔安装

2. 动作原理：磁性杠杆浮球结构：液位升降带动不锈钢浮球摆动，内部磁吸驱动微动开关触点切换，固定回差 12mm 不可调

3. 型号区分：A0104（标准普通型）；A01041 加长型、P0104 塑料浮球款、M0104 防爆款

二、关键技术参数

1. 承压、温度

• 公称压力：PN25（25bar），最高工况 25 公斤压力

• 介质温度：-30℃～+80℃；环境温度 - 20℃～+70℃

• 最小适用介质密度：0.7g/cm³（机油、柴油、各类化工油均可）

2. 电气参数（SPDT 单刀双掷银触点）

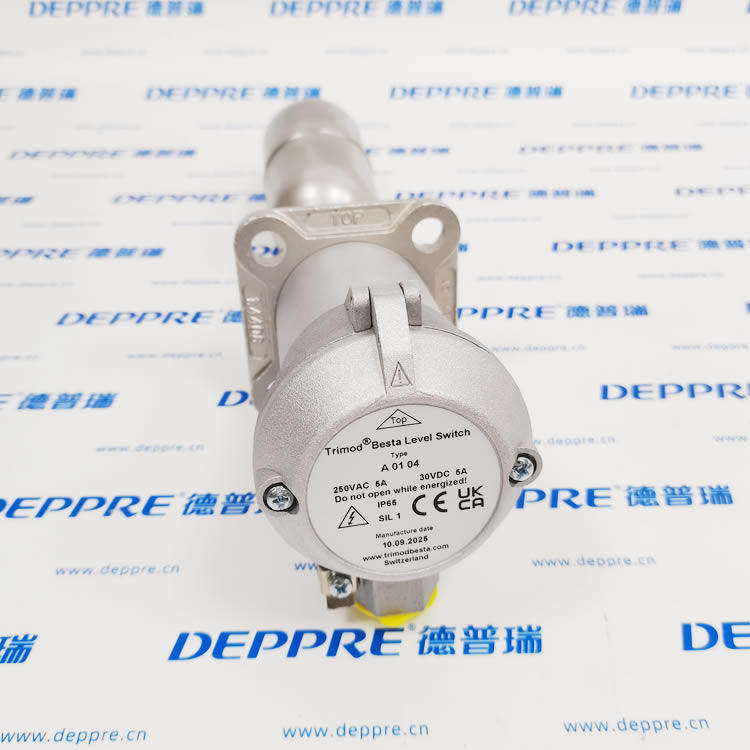

• 触点容量：AC250V 5A / DC30V 5A，可直驱接触器、PLC 无源信号、声光报警

• 防护等级：IP65（出线接线盒），出线标配 3 米耐油橡胶电缆（H07RN-F）

• 安全等级：基础款 SIL1 安全认证，防爆款 U3A0104 为 SIL2

3. 材质配置

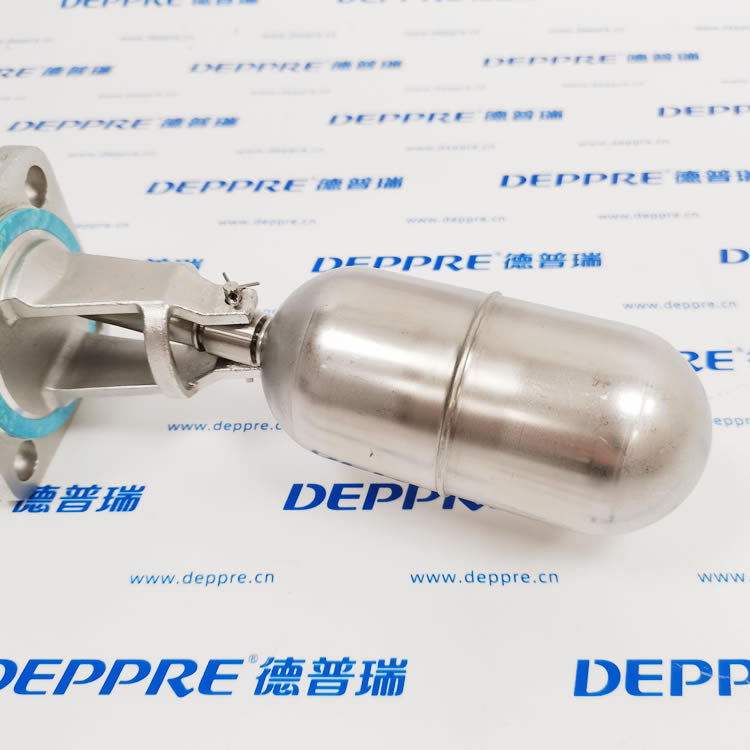

• 浮球 + 接液连杆：316L 不锈钢（1.4404），耐弱酸弱碱、油水、纯水

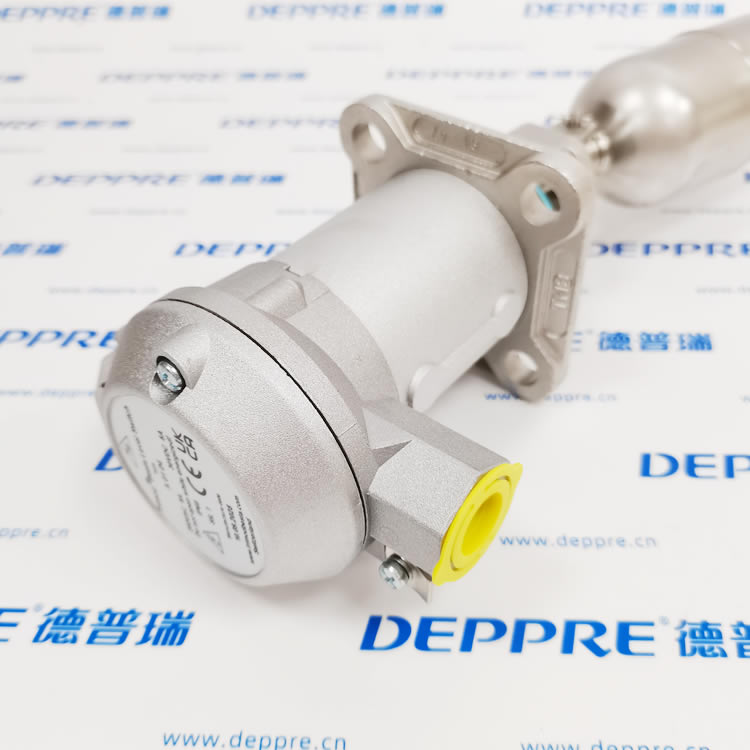

• 开关外壳：耐海水压铸铝合金壳体，防锈耐腐蚀

三、产品特点

1. 固定开关差 12mm：液位上升 / 下降 12mm 完成通断，定点精准，用于高液位溢满报警、低液位缺液保护、泵启停控制

2. 无电子元件、纯机械结构，抗震动、耐高温，恶劣油污 / 水汽环境耐用

3. 模块化结构，浮球、微动开关可单独更换，维护简便

四、典型应用

• 锅炉补水 / 水位联锁、液压油箱油位保护、制冷机组冷媒液位

• 水处理加药罐、啤酒 / 饮料食品罐体、船舶舱底污水液位、化工储槽高低液位报警
