DANLY（丹利）9-1614-260 模具矩形压缩弹簧

一、基础信息

品牌：DANLY 德国丹利（全球冲压模具标准元件老牌厂商）

完整型号：9-1614-260

产品类型：红色重负荷矩形扁线模具压缩弹簧（英制系列 DieMax XL）

执行标准：ISO 10243 国际模具弹簧标准

二、型号分段释义

表格

编码段 含义说明

9 DieMax XL 重载弹簧系列

16 弹簧外径 1 英寸（25.4mm）

14 适配导杆内径 1/2 英寸（12.7mm）

260 自由长度 2.6 英寸；末尾 0 代表标准直端面

三、核心规格与材质

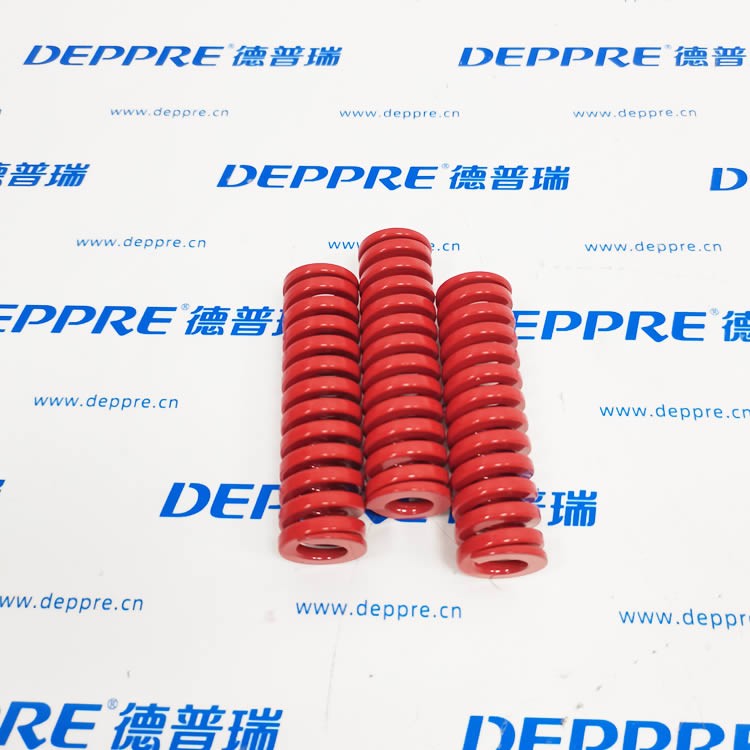

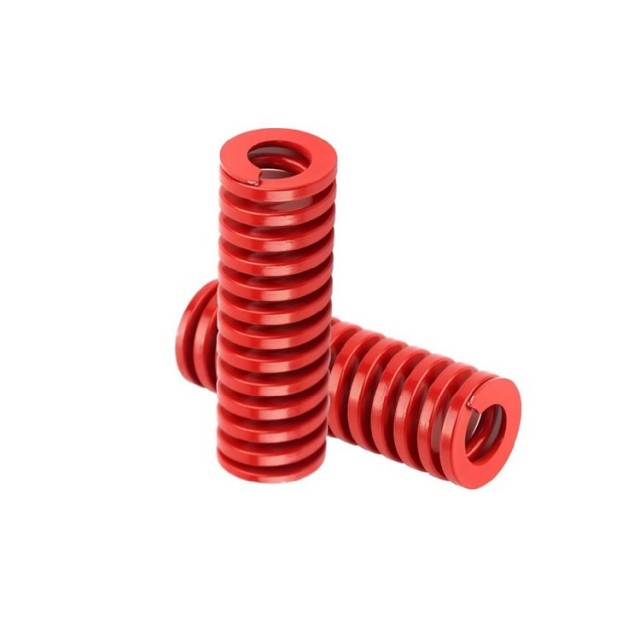

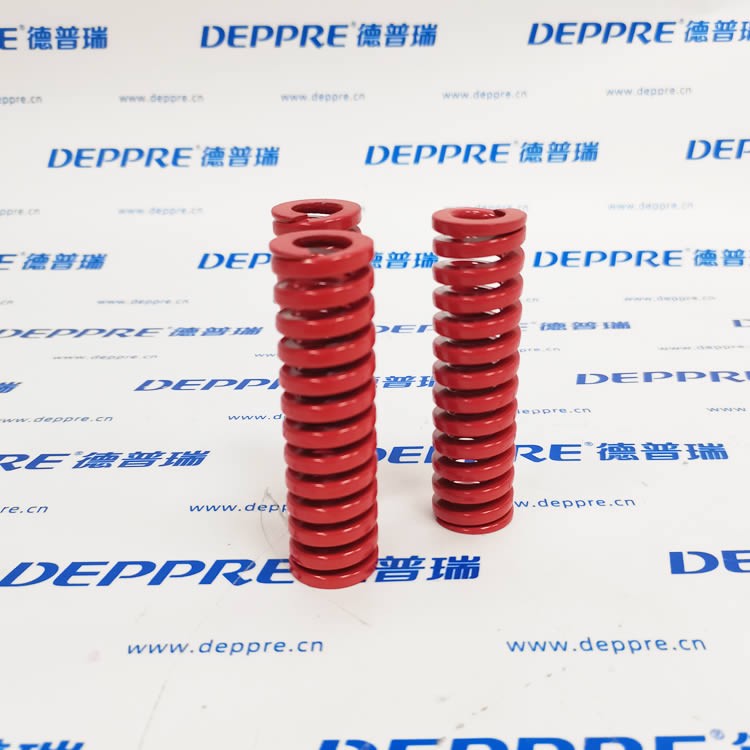

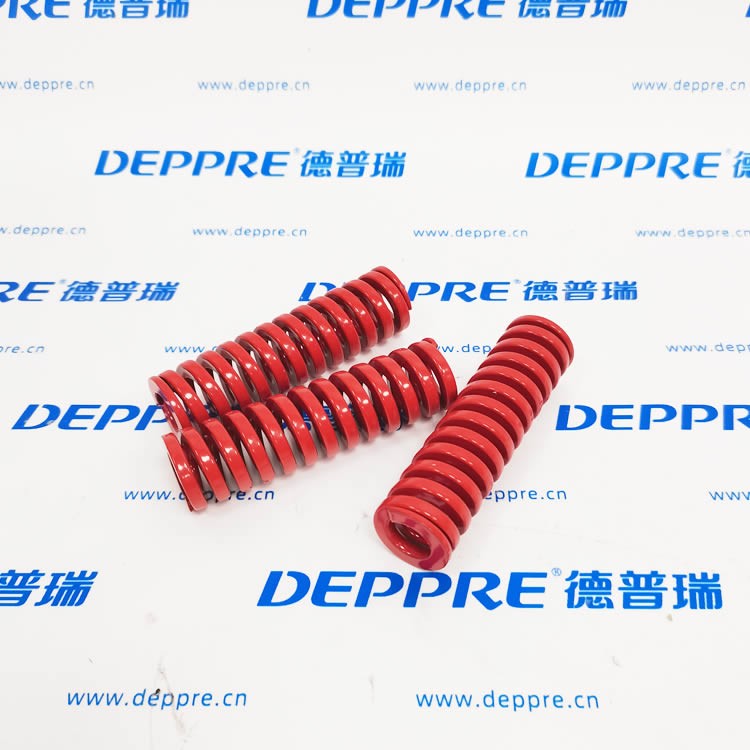

外观颜色：红色（行业标准：红色 = Heavy Duty 重负荷，允许压缩量 30%）

原材料：铬硅合金真空脱气阀用钢，抗疲劳、耐高温

允许最大压缩量：30% 自由长度，极限压并负载大

工艺处理：数控卷制、高温淬火、喷丸去应力、预压稳定处理

适用温度：-40℃ ~ +250℃，可适配模具高温工况

四、产品核心优势

超长疲劳寿命：特殊矩形截面结构，弹簧工作应力更低，高速冲压连续量产不易断裂；

统一互换标准：尺寸、弹力严格遵循 ISO 标准，可与同规格日系、欧美模具弹簧直接替换；

稳定弹力输出：热处理与预压工艺消除弹簧初期弹力衰减，长期开合力度稳定；

重载适配：红色重负荷款适合汽车冲压模、大型注塑模、大吨位工装压紧。

五、典型应用场景

汽车钣金冲压模具、连续模卸料 / 顶出机构；

大型注塑模具顶针板、铲基、压紧组件；

重型工装夹具、自动化设备缓冲、弹性压紧机构；

家电、五金厚板冲压模具弹性复位部件。
