PIMATIC PIC-80 原厂完整产品介绍

一、品牌与型号基础信息

1. 原厂品牌：PIMATIC（芬兰原装工业气动品牌，国内俗称匹迈泰克）

2. 完整备件型号：SEAL KIT PIC-80

• PIC：Piston Isolation Component，气缸活塞全套密封维修套件

• 后缀 80：适配80mm 缸径标准拉杆气缸

3. 芬兰标注释义：标签TIIVISTESARJA = 密封修理包（芬兰工业通用标注）

4. 产品属性：芬兰 PIMATIC 气缸专用原厂整套密封易损件，全新原装成套备件，单套重量约 1kg。

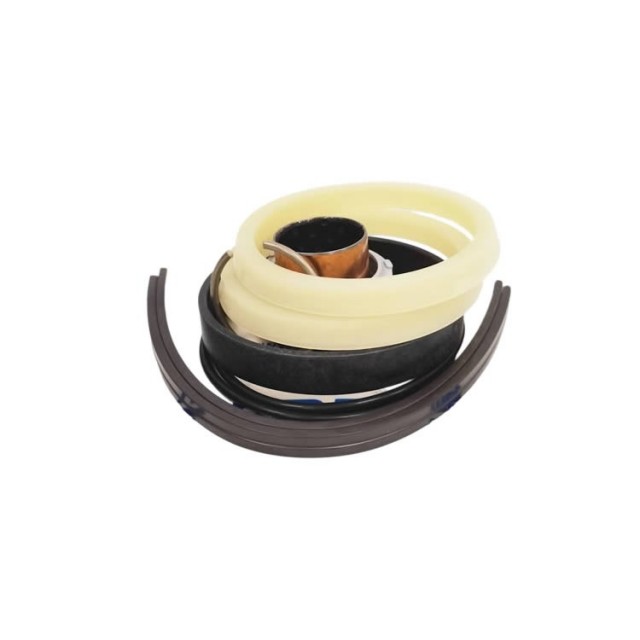

二、套件内部全套配件（实拍实物对应）

整套配齐气缸全部密封易损件，无需单独采购散件：

1. 聚氨酯 PU 活塞主密封环（米黄色耐磨环）：隔离气缸前后气腔，抗挤压、高耐磨；

2. 活塞杆 NBR 主油封（黑色橡胶）：阻挡活塞杆向外漏气，隔绝粉尘水汽；

3. 前端防尘圈：过滤外部粉尘，保护活塞杆表面不被划伤；

4. 全套静密封 O 型圈：气缸两端端盖、缓冲调节阀、气口通用密封；

5. 活塞 / 活塞杆导向耐磨环：降低金属往复摩擦，延长气缸使用寿命。

三、核心材质与技术工况参数

1. 密封材质配置

• 活塞环：高耐磨聚氨酯 PU，抗撕裂、耐压缩永久变形；

• 油封 / O 型圈：NBR 丁腈橡胶，适配压缩空气、耐气动润滑油脂；

• 防尘圈：复合织物橡胶，防水雾、粉尘。

2. 适配气缸工况

• 适配气缸内径：80mm

• 介质：干燥洁净压缩空气

• 标准工作气压：4–10bar（1.0MPa 最大耐压）

• 工作温度范围：-20℃ ~ +80℃

• 最大往复运动速度：1.2m/s

• 气缸标配可调气动缓冲，适配重型工业往复负载。

四、适配 PIMATIC 气缸机型

PIC-80 仅适配芬兰 PIMATIC 标准 P2020 系列拉杆气缸（缸径 80mm），例如：

• P2020RT-80 标准拉杆气缸

• P2020V-80 带缓冲重载气缸所有 80 缸径 P2020 系列气缸通用此款维修包，不兼容国产、德系 FESTO、日系气缸。

五、产品核心优势

1. 原厂成套匹配：所有密封件槽型、尺寸完全对应 PIMATIC 80 缸气缸，直接替换，杜绝非标密封件快速磨损、漏气问题；

2. 一站式维修备件：气缸所有易损密封件全部配齐，气缸漏气、推力不足、保压失效时，一套即可完成全部修复；

3. 长效耐磨材质：聚氨酯活塞环耐磨性能远超普通橡胶密封，大幅延长气缸免维护周期；

4. 工业重载适配：适配自动化产线高频往复、重型夹紧工况，耐受气源 4–10bar 宽压力波动。

六、典型应用行业

1. 汽车零部件装配工装气动夹紧气缸；

2. 木工、金属切削加工设备气动执行元件；

3. 造纸、印刷流水线芬兰原装气动气缸；

4. 重型自动化产线升降、推拉重载气缸。

七、安装操作要点

1. 维修前切断气缸气源，完全释放缸内压力；

2. 拆解气缸两端端盖，取出活塞与活塞杆组件，彻底清理缸筒、密封槽粉尘杂质；

3. 新密封件涂抹气动专用润滑脂，区分密封唇安装方向（唇口朝向压力腔），避免密封环扭曲破损；

4. 依次装配活塞组件、端盖，对角均匀锁紧螺栓；装配完成后通气测试气缸气密性与往复运行。
