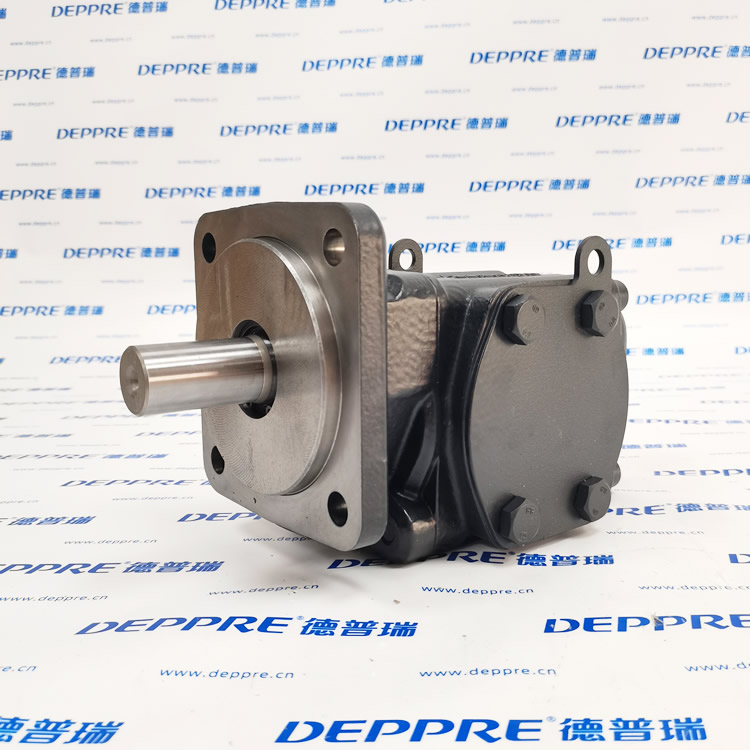

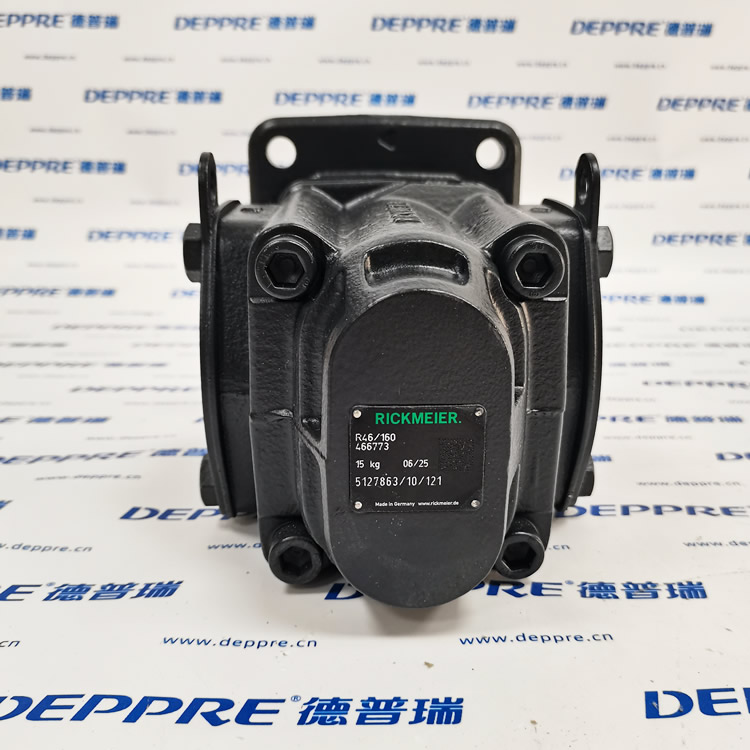

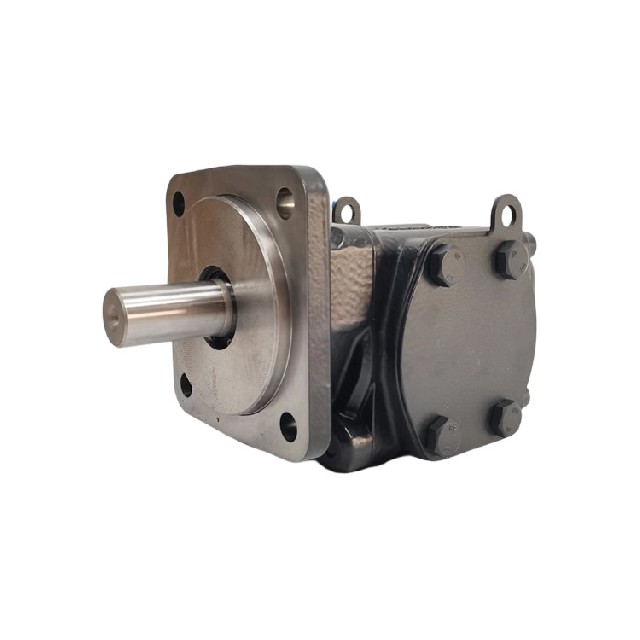

RICKMEIER R46/160 德国瑞克梅尔 R6 系列外啮合齿轮油泵完整解析

一、品牌与产品定位

德国 RICKMEIER（瑞克梅尔），R46 属于新一代 R6 系列低噪润滑齿轮泵，主打稀油循环、集中润滑、液压冷却供油，结构紧凑、自吸强、低脉动低噪音，替代旧款 R5 系列，广泛配套 Woerner 集中润滑站、风电齿轮箱、机床稀油系统。

二、型号分段释义 R46/160

1. R46：R6 系列规格代号，泵体尺寸系列

2. 160：每转排量 160 cm³/r（160ml / 转）完整标准型号扩展示例：R46/160 FL-Z-W-SAE2.1/2-R

• FL：法兰安装；Z：圆柱形轴端；W：标准单径向轴封；SAE2.1/2：进出油法兰；R：轴端视角顺时针旋转

三、核心技术参数

1. 排量：160 cm³/rev

2. 额定连续工作压力：25 bar（润滑循环标准压力）

3. 最高允许转速：3000 rpm

4. 理论最大流量：3000×160÷1000 = 480 L/min

5. 材质

• 泵壳：EN-GJL-250 灰铸铁；

• 齿轮 / 传动轴：渗碳硬化钢 16MnCrS5；

• 轴承：无铅复合滑动轴承，耐短时干转；

• 标准密封：FKM 氟橡胶，耐高温合成油

6. 介质适配

• 粘度：5 ~ 20000 mm²/s；

• 介质：矿物液压油、齿轮润滑油、冷却油、柴油、合成酯；

• 允许杂质：≤50μm 细微颗粒；

7. 温度范围

• 介质：-25℃ ~ +120℃（FKM 密封）；

• 环境：-20℃ ~ +80℃

8. 吸入性能：允许入口负压 - 0.5bar，自吸能力强，不易气蚀

9. 重量：约 15kg

10. 容积效率：≥92%，长期运行流量衰减极小

四、内部结构与工作原理

1. 内部组成

• 灰铸铁泵体、一对精密斜齿外啮合齿轮；

• 双侧大尺寸复合滑动轴承；

• 前端径向轴封、前后盖板密封；

• 可外置集成溢流阀（SO 后缀），用于系统稳压过载保护。

2. 容积式输送原理（外啮合齿轮泵）

1. 吸油阶段电机驱动主动齿轮旋转，吸油口侧齿轮逐步脱开啮合，齿间空腔容积变大，形成负压，油箱油液被吸入齿槽；

2. 输油阶段油液封闭在齿轮齿槽与泵壳间隙之间，随齿轮圆周运动从吸油腔转运至压油腔；

3. 排油阶段压油侧齿轮重新啮合，齿槽容积被齿牙挤压缩小，油液被加压挤出出油口，持续向外输送润滑油；

4. 稳压保护（选配溢流阀）系统管路堵塞、压力超过 25bar 时，内置溢流阀开启，高压油回流吸油侧，保护泵体与管路不爆裂。

3. R6 系列核心优化设计

• 斜齿精密研磨齿轮：大幅降低流量脉动与运行噪音；

• 短直优化流道：减少吸油阻力，改善高粘度油、低温冷油吸入能力；

• 壳体降噪结构：输送含气泡泡沫油时噪音抑制明显；

• 轻量化紧凑结构：同排量体积比老款缩小 30%。

五、产品核心优势

1. 低噪音、低脉动斜齿结构，区别普通直齿齿轮泵，适合车间、风电机舱对噪音敏感场景；

2. 超强自吸抗气蚀长距离供油、低温高粘度冷启动不易抽空断油；

3. 耐杂质、长寿命硬化钢齿轮 + 复合滑动轴承，适配润滑系统含细微金属碎屑工况；

4. 模块化选配可加装集成溢流阀、不同密封（NBR/FKM）、多种 SAE 法兰、正反转向；

5. 宽温介质兼容FKM 密封可适配高温齿轮油、合成液压油；

6. 适配集中润滑大循环160ml 大排量，用作润滑站主供油循环泵，配套 WLWP 系列流量传感器在线监测总流量。

六、典型适用场景（匹配你整套液压 / 润滑元件清单）

1. Woerner 多点集中润滑系统主循环泵为 DMF-A 计量泵总成提供持续压力润滑油，搭配 WLWP-DD-0400 流量传感器监测总供油流量，WLW-BSUe 液位传感器监控油箱油位；

2. 风电齿轮箱稀油循环冷却润滑齿轮箱润滑油循环输送，带冷却器、过滤器闭环油路；

3. 大型机床 / 龙门加工中心稀油站主轴、导轨集中润滑主供油泵；

4. 冶金轧机、锻压设备稀油润滑站重载轴承连续供油循环；

5. 液压测试台、注塑机冷却油循环系统冷却介质大流量循环输送；

6. 齿轮减速机、涡轮箱强制润滑供油单元
