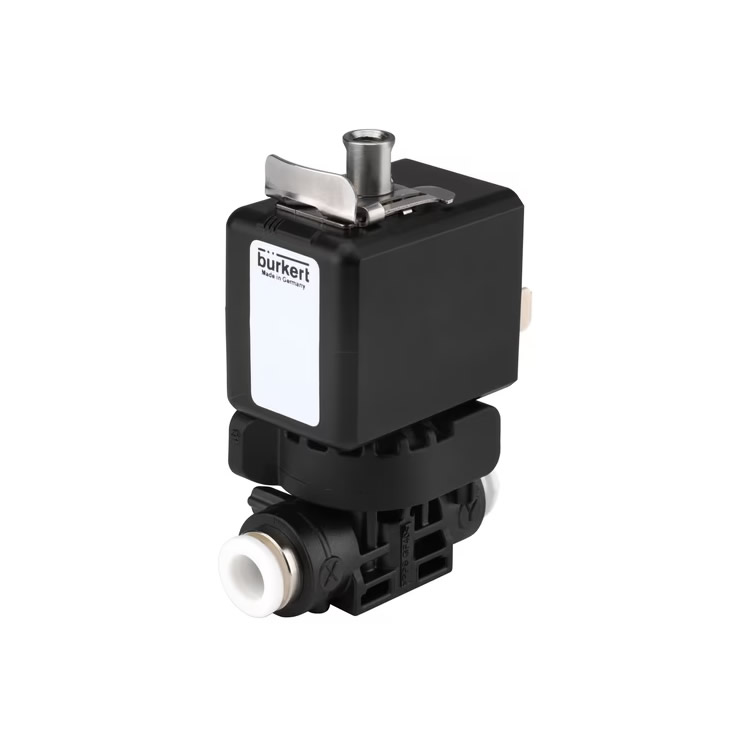

Type 7016是一款直动式、非介质隔离的柱塞阀，专为中性液体和气体的填充与计量设计。其材料选择和尺寸设计确保了在热水和蒸汽应用中的安全功能与耐久性。创新的服务概念允许通过卡口固定快速打开阀门进行检查，并在需要时更换磨损部件，无需工具。

主要技术规格

1. 通用技术数据

参数项 规格值/描述

阀门类型 3/2位直动式柱塞阀

驱动方式 电磁驱动

密封原理 软密封

最高介质温度 150°C

环境温度 -10°C 至 +50°C

防护等级 IP20

额定电压范围 DC: 12...24V AC: 24...230V (50/60 Hz)

功耗 标准线圈（24.5mm）：AC 2.2 VA DC 2.2 W (详见功耗表)

响应时间 开启（0...10%压力建立）：≤ 15 ms 关闭（100...90%压力释放）：≤ 10 ms

工作周期 100%连续操作

安装方式 任意方向

2. 性能参数（测试条件：+20°C，空气介质）

接口类型 工作压力范围 CV值 (K值) 标称排气量 (NO) 流量 Q (1 bar压差)

法兰接口 0...10 bar 0.045 m³/h 49 l/min

Push-In接口 0...10 bar 0.045 m³/h 49 l/min
