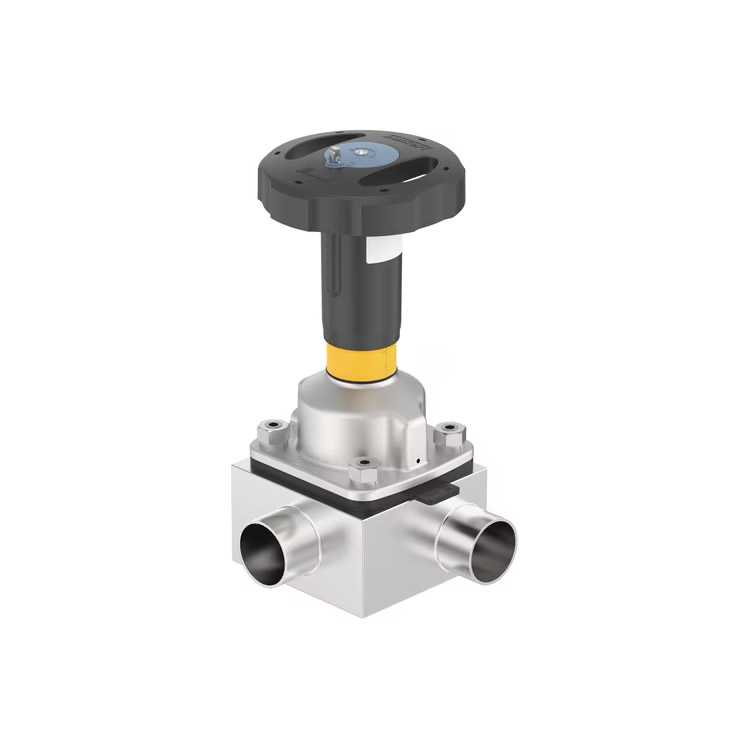

产品型号 Type 2974

产品类型 T型隔膜阀，配备手动操作执行机构（全功能型）

设计特点 流线型阀体（低死腔）、模块化设计、可视位置指示器、可调行程限位、集成锁定功能

应用领域 卫生级或腐蚀性环境、高纯度/无菌/腐蚀性/磨损性介质（如食品饮料、制药、生物技术、化妆品行业）

基本技术数据

1. 结构与材料

组件 材料选项 标准/备注

阀体 1.4435（DIN EN 10088）/ 316L（ASTM A479） 可选卫生级（VI）或标准（VH）版本

隔膜 EPDM（AD）、PTFE/EPDM（EA）、高级PTFE/EPDM（EU）、GYLON®+EPDM层压（ER） 符合FDA、USP Class VI、EC 1935/2004

执行机构 不锈钢（阀盖）/ PPS（手轮） 可高温灭菌（autoclavable）

表面处理 内部电抛光：Ra ≤ 0.38μm（NO17）；机械抛光：Ra ≤ 0.5μm（NO14） 符合ASME BPE及DIN标准

2. 连接与尺寸

参数 范围

隔膜尺寸 DN 15...50

公称直径 DN 08...100（1/4"…4"）

连接方式 焊接（DIN/ISO/ASME BPE标准）、卡箍（DIN 32676/ASME BPE）
