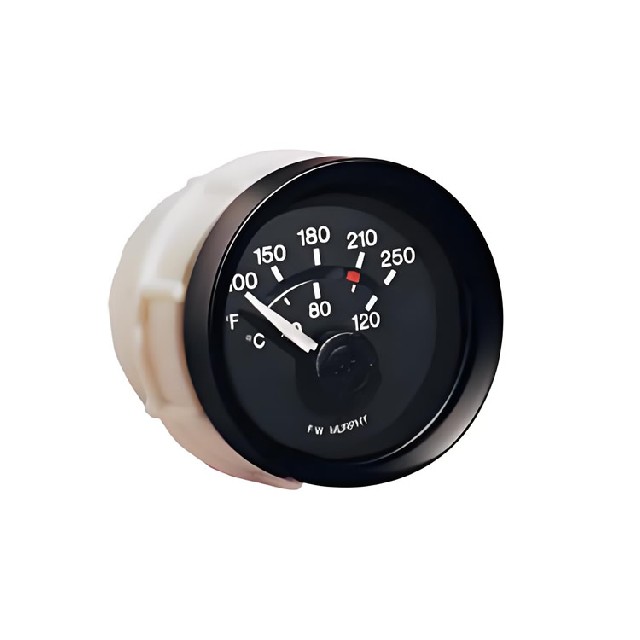

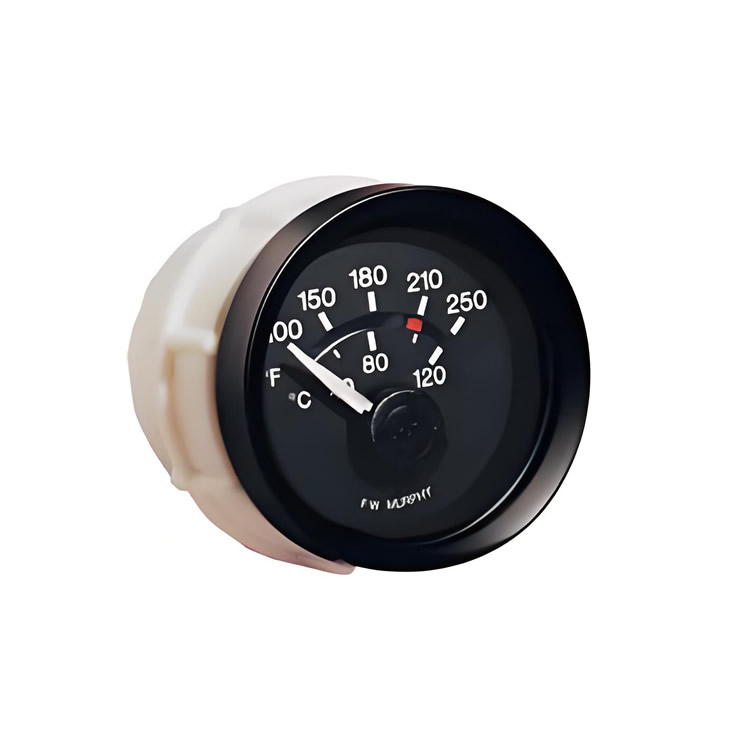

EGS21 P-80-12-A 规格参数总览

一、基础信息

• 型号类别：电动继电式仪表EGS21系列

• 测量类型：压力表

• 量程范围：0-80 psi

• 标称电压：12V直流系统

• 外壳类型：抛光316不锈钢表框

二、核心特性

1. 双重功能

   • 具备EG21电动式仪表的全部功能（精确显示、防反光刻度盘、冷光指针照明）。

   • 霍尔效应开关输出：可调基点触发报警或机器关闭，触发值可在刻度90%范围内调节，并通过镜带显示触发点。

2. 环境适应性

   • 全密封外壳：防撞击、防水（聚酯PBT材质）。

   • 耐腐蚀材料：适用于潮湿、高低温（-40°C至+85°C）、强腐蚀环境。

   • 过压保护：可承受200%标称电压持续5分钟（符合SAE J1810标准）。

   • 极性反接保护：无限时承受反接电压（工作温度范围内）。

3. 显示设计

   • 刻度盘：黑底白刻度（背光启动后显示红色），双单位显示（如psi/kPa）。

   • 镜带设计：消除视觉读数误差。

   • 触发点指示器：镜带显示触发位置，可通过仪表背面调节（需1/16英寸六角扳手）。

三、电气参数

项目 参数值

电源输入 12V直流

继电器输出 沉降输出,接地信号

输出电流 300mA恒定电流

触发逻辑 递减触发

饱和输出电压 25°C时1.3-2.3V

接线规格 18AWG（1.0mm²）线径，线长203mm（8英寸）

四、机械与结构参数

项目 参数值

表框材质 抛光316不锈钢

可选表框 黑色或SAE型

镜面材质 防紫外线透明聚碳酸酯

工作温度 -40°C 至 +85°C（-40°F 至 +185°F）

存储温度 -60°C 至 +85°C（-77°F 至 +185°F）
