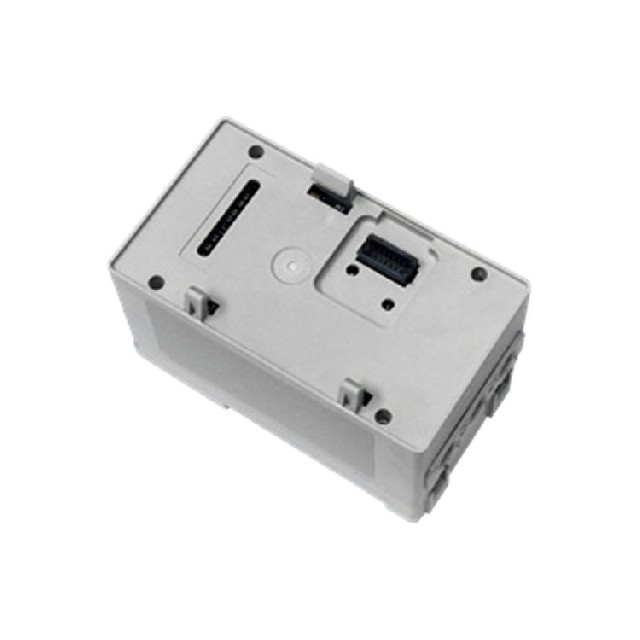

Sprecher+Schuh过载继电器CEP9-ESM-I-P-30

• 型号：CEP9-ESM-I-P-30

• 类型：电流感应模块（直通式 DIN 导轨安装）

• 适用接触器：CA7 系列（9~23A 规格）

• 电流范围：0.5~30 A

• 安装方式：DIN 导轨直通式（Pass-thru）

• 目录号：CEP9-ESM-I-P-30

电气规格

端子与连接

• 端子类型：螺丝端子

• 扭矩要求：

  • 单股/实心线：22 lb-in (2.5 N·m)

  • 多股/柔性线（带端子）：30 lb-in (3.4 N·m)

• 兼容线径：

  • 美标 (AWG)：#14~6（单股），#10~6（多股）

  • 公制：2.5~16 mm²（单股），6~10 mm²（多股带端子）

保护特性

• 接地故障检测：

  • 支持零序电流检测（20 mA~5.0 A 可调）

  • 注：电流＞200A 或检测＜1.0A 时需外接电流互感器

• 相位丢失保护：可配置延时（0.1~25.0 秒）

• 过载保护：基于真实 RMS 电流测量的热模型（%TCU 监测）

环境适应性

• 工作温度：-40°C ~ +85°C

• 存储温度：-20°C ~ +55°C

• 防护等级：IP20（防尘但不防水）

• 抗振动：2.5G（运行中），5G（非运行）

• 抗冲击：30G（符合 IEC 68-2-27）

• 湿度范围：5%~95%（非冷凝）
