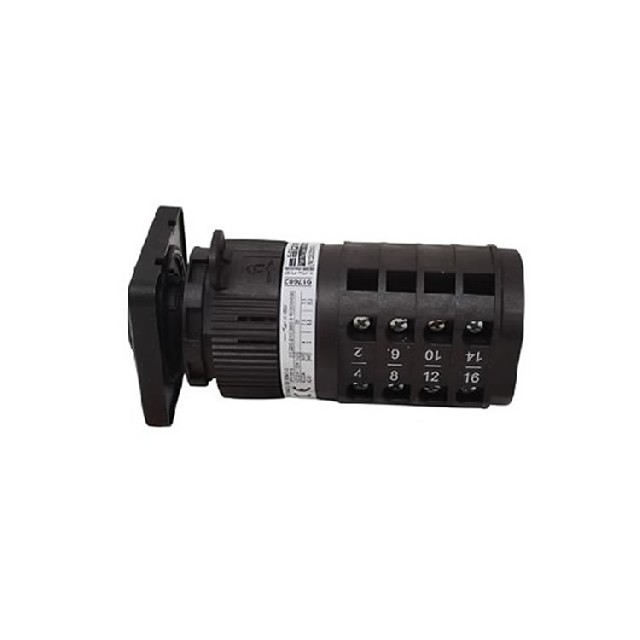

M220-23954隶属于Salzer M220系列工业级互锁旁路开关，专为高安全性电路控制设计。其核心功能是通过机械互锁结构确保主回路与旁路回路无法同时导通，防止设备误操作导致的短路或过载风险，适用于需严格电气隔离的工业场景。

核心特性速览表

项目 规格/特性

额定电流 20A（AC-21A/AC-23A标准）

额定电压 ≤690V AC

防护等级 IP66（防尘防水）

机械寿命 ≥100万次操作

互锁机制 机械强制联锁，双回路物理隔离

安装方式 面板开孔Ø22.5mm，前操作后接线

二、技术亮点与设计解析

互锁安全结构

双刀双掷（DPDT）设计：通过联动轴锁定主触点与旁路触点，切换时强制先断开当前回路再接通目标回路，实现零重叠切换，消除电弧短路风险。

触头材质：银合金触点（AgSnO₂）支持高频率通断，抗熔焊性优异，适用于感性负载（如电机启停）。

环境适应性

壳体防护：压铸铝合金外壳+硅胶密封圈，耐受钢厂粉尘、化工腐蚀性气体等恶劣环境。

温度范围：-25℃至+85℃稳定操作，高温场景下触点压力无衰减。

操作人性化

手柄可选：标配M型人体工学手柄（防滑纹理），可选钥匙锁版本（支持Ronis Cylinder Lock C001），实现操作权限管理。

状态指示：内置红/绿双色LED窗口（可选），直观显示回路通断状态。
