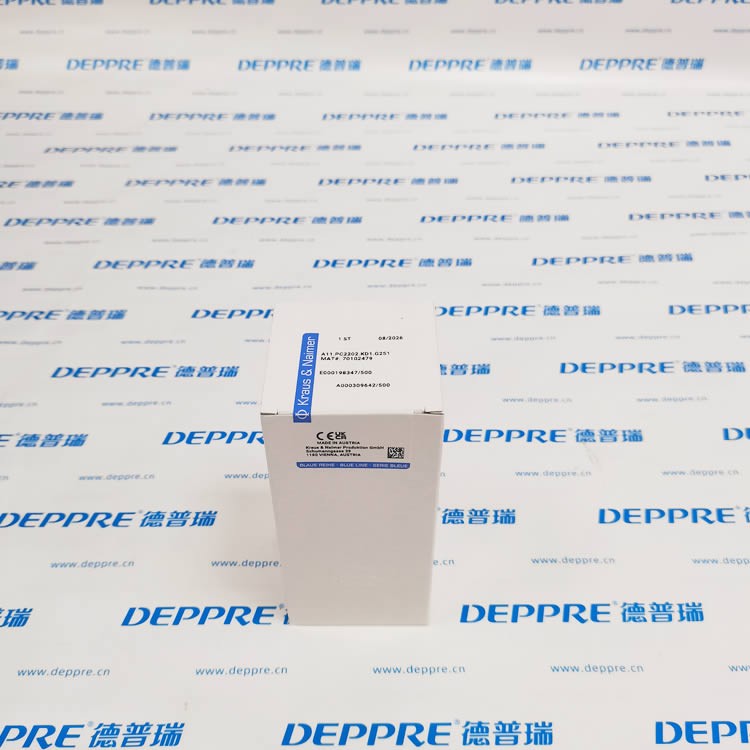

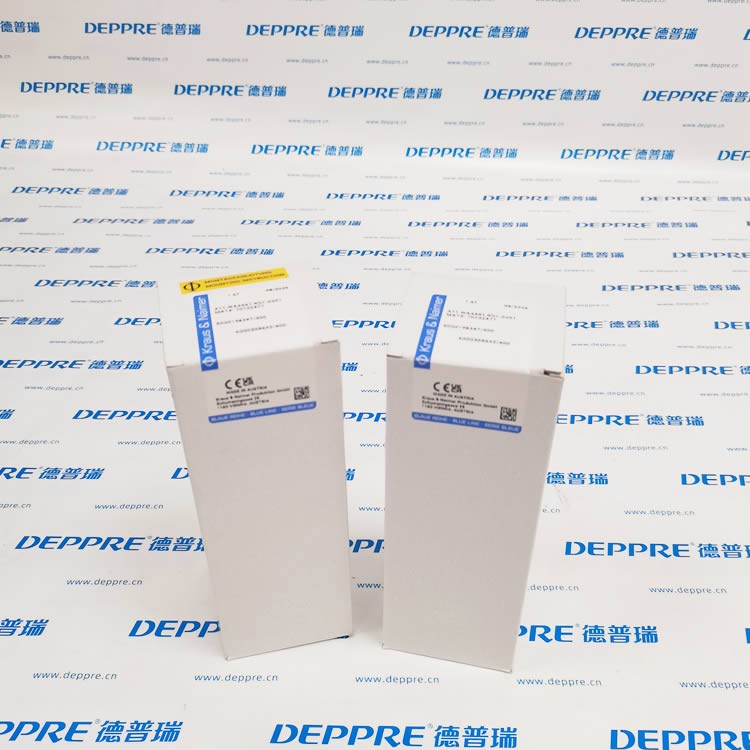

Kraus & Naimer A11.PC2202.KD1.G251 蓝线系列凸轮开关
表格
| 项目 | 参数 |
|---|---|
| 品牌 | Kraus & Naimer（奥地利 考纳斯纳伊默，简称 K&N） |
| 型号 | A11.PC2202.KD1.G251 |
| 物料号 | 70102479 |
| 产品系列 | BLUE LINE（蓝线系列）A11 型控制凸轮开关 |
| 产地 | 奥地利制造 |
| 额定绝缘电压 Ui | 690V AC/DC |
| 冲击耐压 Uimp | 6kV |
| 额定持续电流 Iu/Ith | 20A |
| 机械 / 电气寿命 | 5 万次 |
| 面板尺寸 | S1 规格 64×64mm |
| 认证 | CE、UKCA |
型号拆解
A11：产品系列，K&N 蓝线系列紧凑型凸轮控制开关，适配浅深度安装场景，最多可支持 24 个开关位置
PC2202：开关接线逻辑代码，定义了触点的通断顺序、开关位数与功能（标准多位置控制逻辑）
KD1：操作面板 + 手柄组件代码，标配标准方形面板 + 黑色长手柄
G251：附加配置代码，通常代表带门锁 / 定位功能、特殊端子或安装附件
产品简述
奥地利 K&N A11.PC2202.KD1.G251 是蓝线系列紧凑型凸轮控制开关，采用模块化触点结构，64×64mm 标准面板安装，20A 额定电流，690V 绝缘电压，用于工业自动化控制柜、机床、设备的手动档位切换、信号控制、电源通断选择。
核心特点
紧凑型设计：机身深度短，适合安装空间狭小的控制柜、操作面板
高可靠性触点：银合金双断口桥接触点，灭弧性能优异，适合常规控制与信号回路
灵活的档位配置：最多可支持 24 个开关位置，适配多档位选择、正反转、星三角启动等复杂控制逻辑
标准化安装：64×64mm 标准面板开孔，螺丝端子接线，安装维护便捷
宽温域工作：可在 - 25℃~+60℃环境温度下稳定运行，适配工业车间工况
可选镀金触点版本，适配微弱信号、电子回路的可靠通断
应用场景
使用注意事项
开关的额定电流为 20A，用于电机负载时需匹配对应功率等级，不可超负载使用
安装时需保证面板密封良好，避免粉尘、水汽进入开关内部影响触点寿命
不可强行掰动手柄超出限位角度，会损坏内部凸轮与触点结构
用于安全隔离场景时，需确认开关的隔离距离与认证等级，满足安全规范要求
