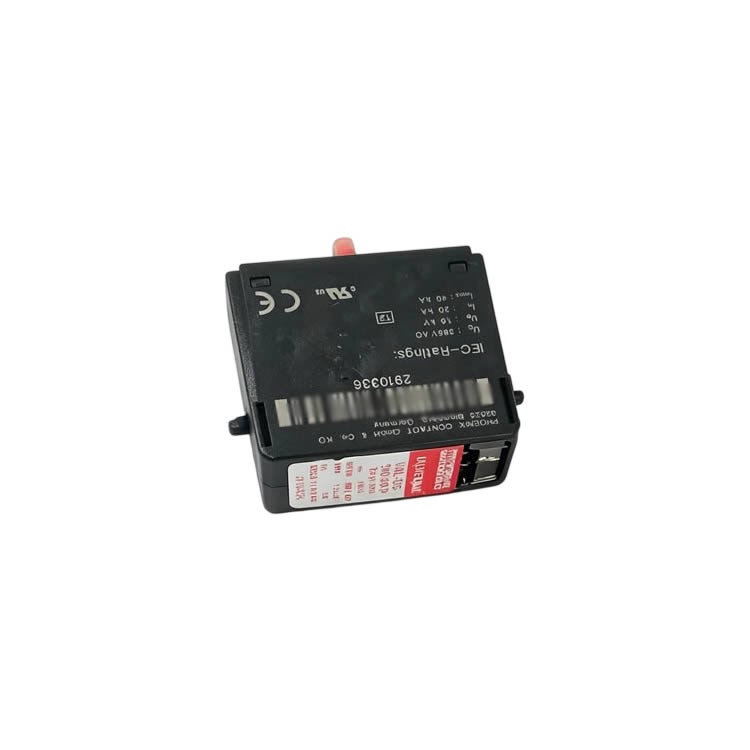

PHOENIX VAL-US-240/40-P 浪涌保护器插拔件
一、基础信息
品牌：PHOENIX CONTACT（菲尼克斯电气，德国）
型号：VAL-US-240/40-P
物料号：2910336
产品类型：浪涌保护器插拔模块（替换插头，不含基座）
产品系列：VALVETRAB MS VAL-US 系列
保护类别：Type1（Ⅰ 类），同时满足 Type2（Ⅱ 类）要求docs.rs-on...
二、型号拆解
表格
| 型号片段 | 含义 |
|---|---|
| VAL-US | VAL-US 系列，面向北美 NEMA 电网的浪涌保护产品 |
| 240 | 额定工作电压 AC240V |
| 40 | 标称放电电流 40kA |
| P | Plug 插拔式保护模块（仅插头，底座需另配） |
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 额定持续工作电压 Uc | AC240V |
| 标称放电电流 In (8/20μs) | 40kA |
| 10/350μs 雷电流 Iimp | 12.5kA |
| 保护类型 | Type1 / Type2 复合型 |
| 内置结构 | 压敏电阻 + 独立热脱扣装置，过热自动断开 |
| 状态指示 | 可视窗口机械 + 光学故障指示，模块损坏变红 |
| 防错设计 | 机械编码防呆，不能错插到其他电压基座 |
| 工作温度 | -40℃ ~ +85℃ |
| 认证 | UL、CE、UKCA |
四、产品特点
可插拔独立模块：防雷元件损坏时，无需断电拆除整套基座，直接拔插更换，大幅缩短停机检修时间。
内置独立热脱扣：每路模块自带热断路保护，压敏电阻老化过热时可靠脱离主回路，防止起火风险docs.rs-on...。
可视化故障窗口：正常为绿色，失效变为红色，肉眼快速判断模块好坏，也可搭配基座遥信触点远程报警。
机械编码防插错：不同电压规格模块编码不一样，防止错装造成设备损坏。
北美电网专用，适配 NEMA 标准 240V 供电系统，广泛用于出口北美控制柜。
