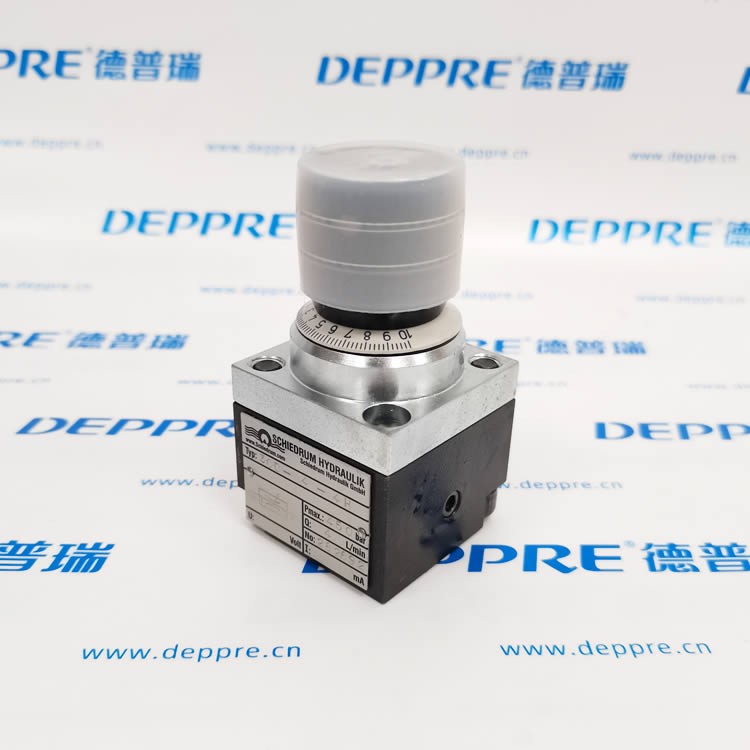

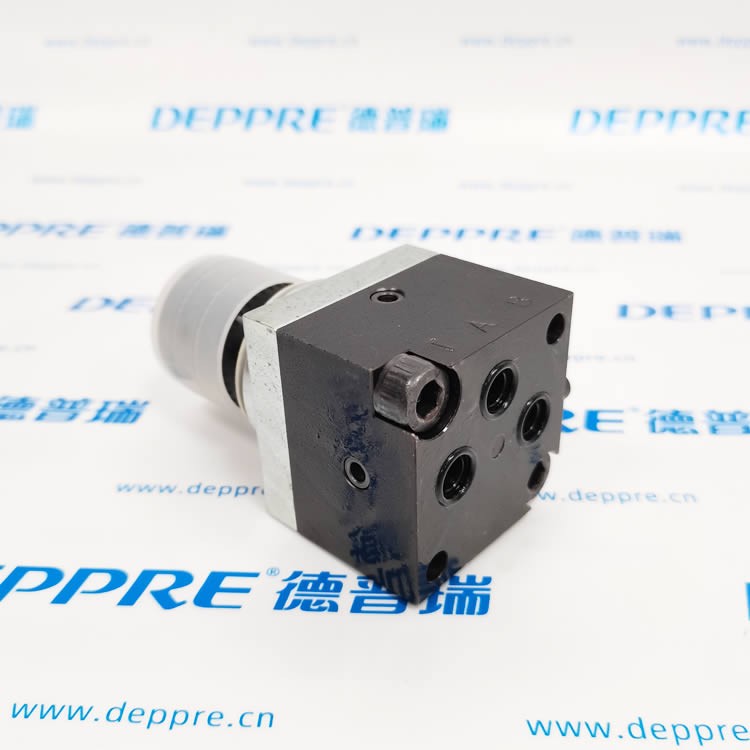

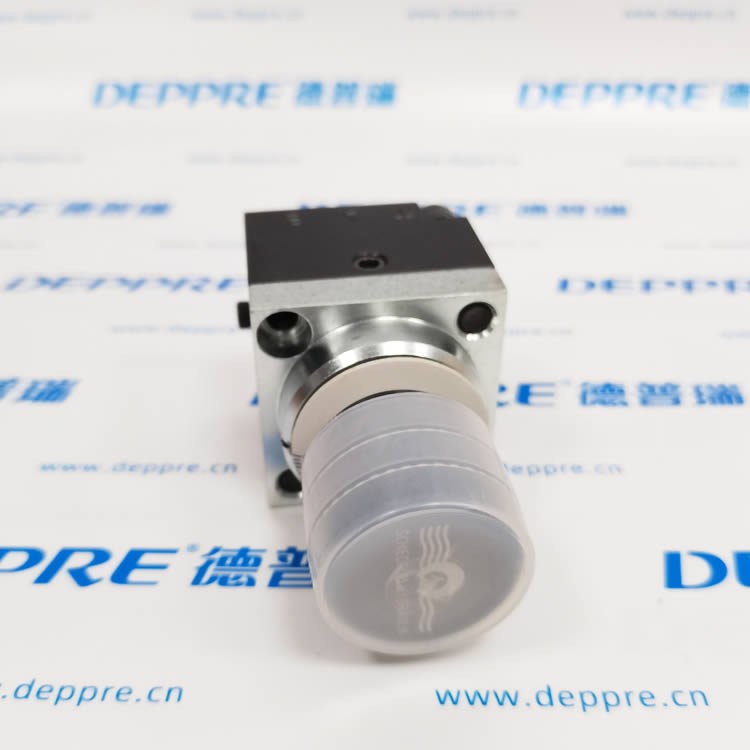

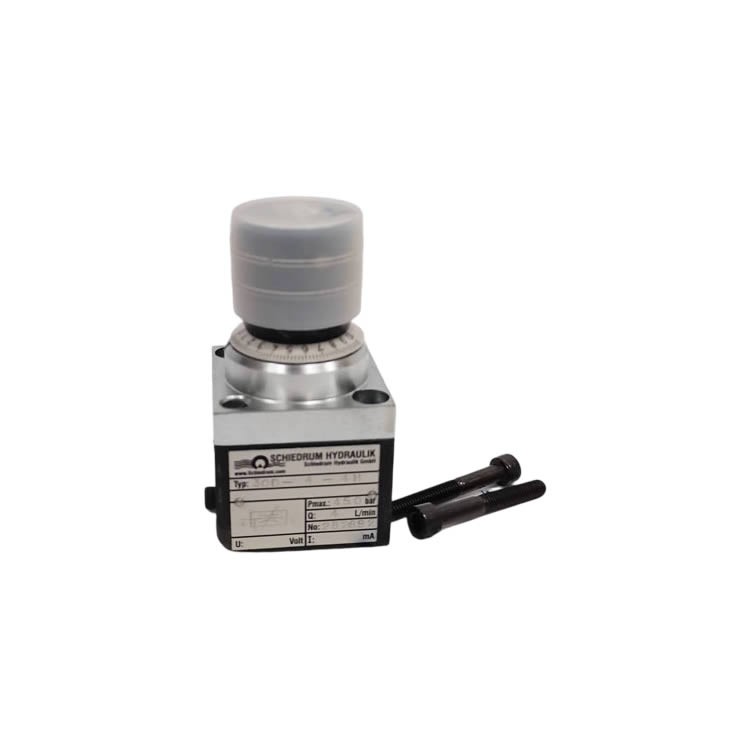

Schiedrum Hydraulik 30D‑4‑4H 三通压力补偿流量控制阀
一、基础信息
品牌：Schiedrum Hydraulik（德国，中文行业俗称：希德拉姆）
型号：30D‑4‑4H
产品类型：三通压力补偿流量控制阀
产地：德国
二、型号拆解
30D：30D 系列，三通压力补偿流量阀
4：额定流量 4 L/min
4H：调节旋钮带刻度，可锁定，板式安装规格
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 额定流量 | 4 L/min（矿物液压油，20℃） |
| 工作压力 | 最高 210 bar，峰值静压 450 bar |
| 调节方式 | 顶部刻度旋钮连续可调，可锁定 |
| 安装形式 | 板式安装（Schiedrum 标准安装孔） |
| 阀结构 | 三通压力补偿，多余流量旁通回油 |
| 介质 | 矿物液压油，可使用抗磨液压油 |
| 油液粘度 | 20～300 mm²/s |
四、产品特点
压力补偿三通结构：负载压力波动不会改变执行机构流量，保证油缸 / 马达运行速度恒定。
带刻度手动调节旋钮，直观读取流量，旋钮可锁定，防止现场误改动。
板式安装，叠加式集成方便，节省液压站空间。
响应稳定，低速流量控制精度好，无爬行现象。
高强度阀体，抗高压冲击，适合机床、工装液压系统长期连续运行。
五、典型应用场景
机床液压进给油缸速度调节
自动化液压工装夹紧回路调速
液压试验台、液压专机恒定流量控制
输送设备、升降机构液压速度控制
