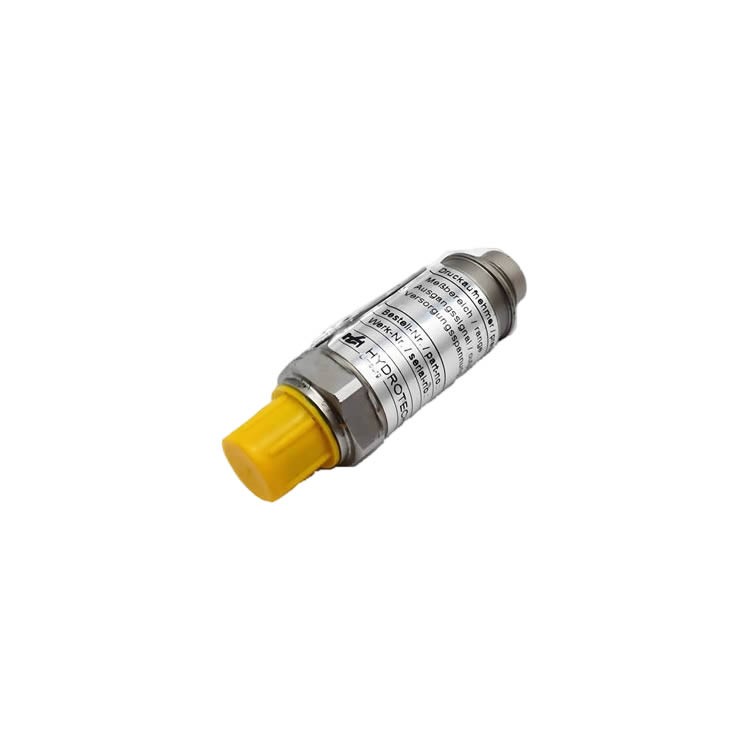

Hydrotechnik 3403‑21‑C3.37 压力传感器完整介绍

品牌简介

Hydrotechnik（海德泰尼克，德国），液压测量领域知名品牌，主营压力、流量、温度传感器，液压测试模块，广泛应用液压系统、工程机械、注塑机、风电设备。

基础参数

表格

型号释义

• 3403：HySense 系列压力变送器产品系列

• 21：结构、螺纹接口配置代码

• C3.37：量程、输出信号、电气接头配置代码

工作原理

压阻式测量原理，介质压力作用于硅压力敏感芯片，将压力物理量转换成 4‑20mA 标准电流信号，送给 PLC、显示仪表做压力采集；电流输出抗干扰能力强，适合工业液压现场长线传输。

产品核心特点

1. 4‑20mA 电流输出，抗电磁干扰，适合工业液压现场。

2. 量程 0‑60bar，适配中压液压、润滑系统。

3. 宽供电 10‑32VDC，适配 PLC 直流供电回路。

4. 紧凑工业壳体，抗振动冲击，适合工程机械、液压站。

5. 德国原装，液压设备、注塑机、风电、测试台常用压力变送器。

典型应用场景

1. 液压站、注塑机系统压力监测；

2. 工程机械液压回路压力采集；

3. 润滑系统、测试试验台压力测量；

4. 自动化设备液压压力闭环控制。

不适用场景

• 严禁超过 60bar 过载冲击（注意瞬时峰值压力）；

• 介质不能强腐蚀，需和传感器接液材质兼容。

安装维护与故障判断

安装要点

1. 螺纹安装，避免扳手夹持传感器壳体，拧螺纹部位；

2. 接线：3 脚接电源正极，1 脚接 GND，4‑20mA 信号取自电流回路；

3. 避免液压瞬间冲击压力，必要时加装阻尼。
