Kraus & Naimer KQ32.T104/40‑KL51V（物料号 70024964）完整介绍

一、品牌简介

Kraus & Naimer（K&N），奥地利品牌，中文：考尔斯‑蓝默尔，1907 年维也纳创立，全球凸轮开关龙头企业，俗称蓝系列（Blue Line），主营凸轮转换开关、主隔离开关、负载断路开关，大量用于机床、风电、轨道交通、成套配电柜，具备 CE、UKCA 等国际认证。

二、基础参数

表格

型号释义

• KQ32：壳架 32A 等级隔离开关

• T104：4 极主回路，通断结构

• /40：内部凸轮接线逻辑代码

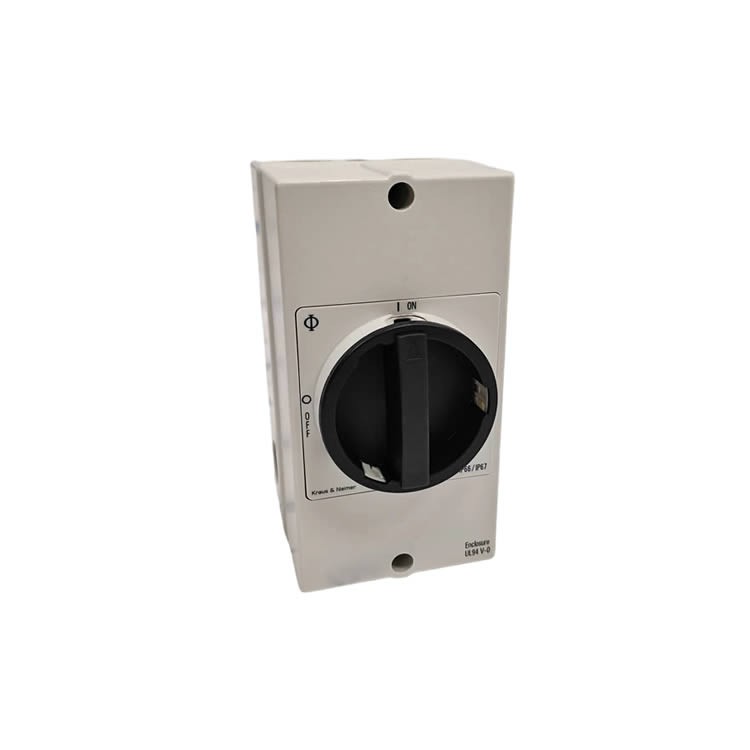

• KL51V：带挂锁功能操作手柄，OFF 位置上锁，防止误合闸

三、工作原理

凸轮旋转式隔离开关，转动手柄带动内部凸轮机构驱动主触点强制分合；具备强制断开结构，实现电气隔离，断开位置满足安全隔离距离；KL51V 手柄在 OFF 档位可挂锁，锁定开关保持分断，用于检修安全防护。

四、产品核心特点

1. 强制分断触点结构，满足安全隔离开关要求，检修时实现电气隔离。

2. KL51V 手柄支持挂锁，OFF 位置锁止，防止误操作合闸，保障检修人身安全。

3. 蓝系列模块化结构，触点间隙大、爬电距离高，抗电弧性能优秀。

4. 4 极结构，可同时通断三相 + 零线，适配交流三相四线系统。

5. 螺钉接线端子，接线可靠；工业级，适合频繁操作工况。

6. 欧洲原装，机床、风电、成套柜、轨道交通设备常用开关。

五、适用与不适用

适用场景

• 三相 AC 系统，配电柜、机床主电源隔离开关；

• 设备检修安全分断，OFF 挂锁防护；

• 风机、成套自动化设备电源总开关；

• 三相四线，同时切断 L1/L2/L3+N 回路。

不适用场景

• 不能作为短路保护，需配套熔断器 / 断路器；

• 不适合高频大电流通断，只做隔离开关，不做接触器频繁启停负载。

六、典型应用场景

1. 机床设备控制柜总电源隔离开关；

2. 风电设备舱电源分断开关；

3. 自动化成套设备、流水线主电源；

4. 轨道交通辅助设备电源隔离；

5. 现场检修安全开关，挂锁锁定断电状态。

七、安装、维护与更换判断

安装要点

1. 面板开孔安装，手柄伸出柜面；接线严格区分进线侧、出线侧；

2. 挂锁只允许在 OFF 位置上锁，禁止合闸位置锁止；

3. 接线力矩按手册执行，防止端子发热。

维护保养

• 定期检查端子有无发热松动；

• 检查手柄转动是否顺畅，无卡滞；

• 环境粉尘大场合定期清理开关面板。

需要更换开关现象

1. 手柄转动卡顿、空转，内部凸轮机构失效；

2. 合闸后某一极不通、接触电阻偏大、端子异常发热；

3. 触点烧蚀、外壳碳化、电弧烧黑痕迹；

4. OFF 位置无法可靠挂锁，安全功能失效。
