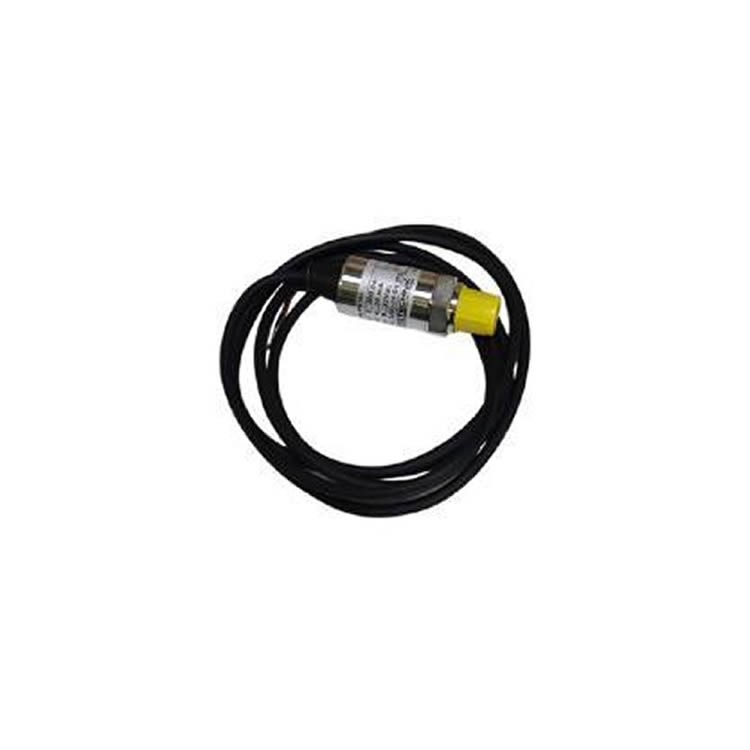

HYDROTECHNIK 海德泰尼克 HySense PR190 压力变送器
品牌：HYDROTECHNIK（德国海德泰尼克）型号：HySense PR190实物料号：3403‑15‑D6.37S序列号：Z260231304产地：Made in Germany 德国制造
基础技术参数（本台实物）
表格
| 项目 | 参数 |
|---|---|
| 测量量程 | 0‑400 bar（表压） |
| 输出信号 | 4‑20 mA，两线制 |
| 供电电压 | 9‑32 VDC 直流供电 |
| 接线定义 | 红色：电源 +/ 信号 +；黑色：信号‑ |
| 测量原理 | 压阻式不锈钢薄膜芯体 |
| 精度 | 典型 ±0.5 % FS |
| 过载压力 | 1.5 倍满量程（600bar） |
| 爆破压力 | 2 倍满量程（800bar） |
| 介质温度 | ‑40℃ ~ +125℃ |
| 工作环境温度 | ‑40℃ ~ +85℃ |
| 过程接口 | D6 系列液压螺纹接口 |
| 防护等级 | IP67 |
| 认证 | CE |
产品特点
坚固工业级结构：全不锈钢测量膜片，抗液压冲击、抗振动，面向移动工程机械与固定液压站使用，支持长期连续监测。
两线制 4‑20mA 标准信号，直接对接 PLC、数显仪表、液压测试仪，布线简单，抗干扰能力强。
宽电压供电 9‑32VDC，适配车载蓄电池、工业开关电源，自带反接保护、过压保护。
量程可选范围广：‑1~1000bar 多量程可选，本款是 0‑400bar 油压常用量程Hydrotechn...。
适用介质
矿物液压油、润滑油；适用于清洁液压流体；不适用强腐蚀性介质、海水。
典型应用场景
工程机械液压系统压力监测
液压试验台、液压泵站压力采集
移动设备、农机、矿山设备油压检测
液压故障诊断、设备预测性维护测试Hydrotechn...
使用注意事项
禁止超过爆破压力，冲击压力会缩短传感器寿命。
测量介质不能结冰，结冰会损坏不锈钢膜片。
两线制 4‑20mA 回路，注意回路负载电阻不能超出规格上限。
