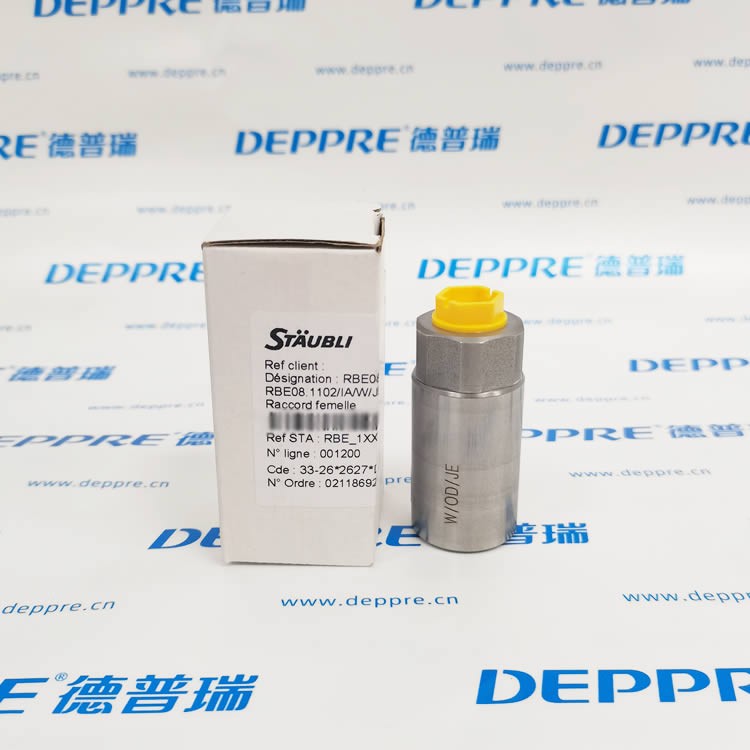

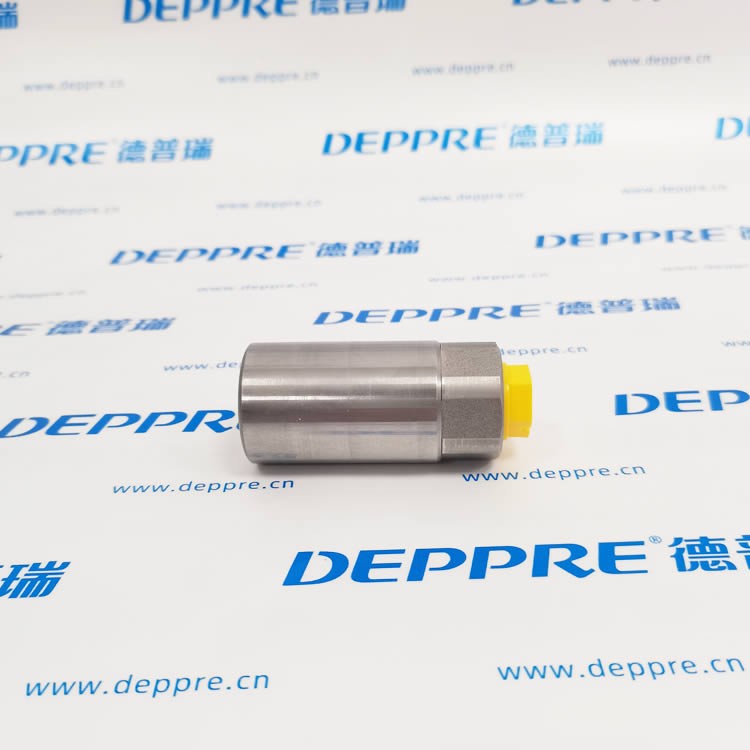

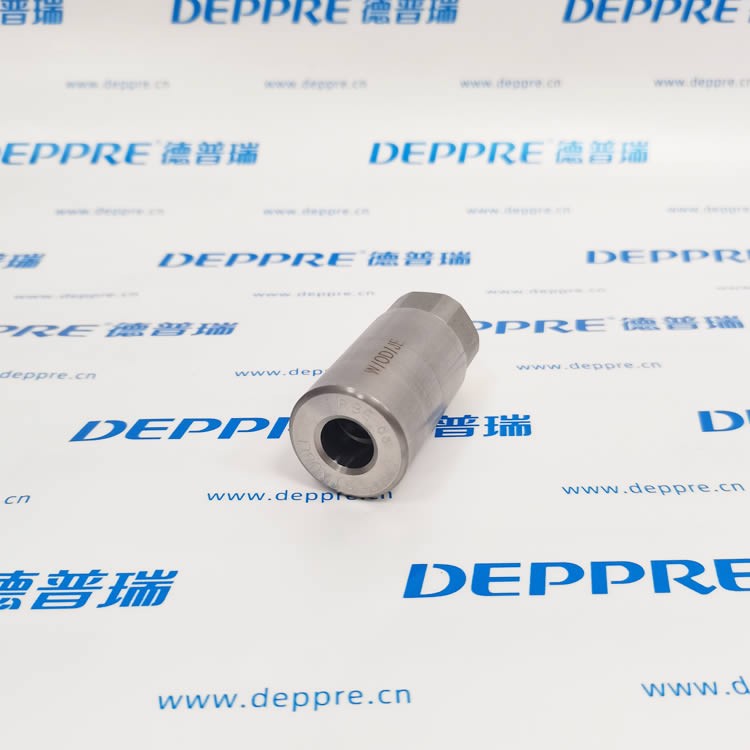

STAUBLI（史陶比尔）RBE08.1102/IA/W/J 模块化全流体快速接头（母插座）Stäubli Gr
产地：瑞士；产品类型：按钮锁紧式干式快速接头，母头（Raccord femelle），黄色原厂防尘保护帽。
一、型号拆解
RBE08.1102/IA/W/J
RBE：产品系列，全流体模块化按钮式快速接头系列，支持液体、气体、真空工况史陶比尔
08：公称通径 DN8mm
1102：母插座，内螺纹 G1/4 管螺纹
IA：单截止阀版本，插座端带截止阀，插头端直通无阀；断开时母头自动封死，插头侧通路敞开Stäubli Gr...
W：定制密封材质（氟橡胶 FKM，耐油、耐化学介质）
J：客户定制后缀，对应线束 / 标识 / 防尘帽配套定制版本，本体结构不变
二、核心技术参数Stäubli Gr
表格
| 项目 | 参数 |
|---|---|
| 公称通径 | DN8 mm |
| 连接形式 | 按钮锁紧，干式平面密封 |
| 接口螺纹 | G1/4（BSPP 内螺纹） |
| 最大工作压力 | 300 bar（标准版本） |
| 适用真空 | 支持工艺真空回路 |
| 主体材质 | 高强度合金钢 / 不锈钢 |
| 密封件 | FKM 氟橡胶（W 选项） |
| 适用温度 | -20℃ ~ +200℃（视密封介质） |
| 介质 | 液压油、润滑油、冷却液、压缩空气、部分化学流体、惰性气体 |
| 配对插头 | RBE08 系列对应公插头 |
三、结构与工作原理
平面干式密封结构：接头断开时几乎无介质喷溅泄漏，减少油液损耗、污染环境；
IA 单截止阀逻辑：母插座自带阀芯，断开立刻闭合封死管路；公插头内部无阀门，保持直通；
按钮锁紧机构：按压按钮即可插拔，内部钢珠锁紧，抗振动，不会自行松脱；
内置弹簧全部不锈钢材质，抗腐蚀，适合长期工业循环使用Stäubli Gr...。
注意：IA 版本只有母头带阀，插头端没有截止，拔开后插头侧管路会泄压流油。
四、产品核心特点
模块化设计：通径、螺纹、密封、截止形式均可定制，备件通用性强；
耐高压，兼容液压、气体、真空多工况，同一接头可以用于多种流体回路；
插拔低泄漏，适合频繁拆装、测试台、模具油路；
工业级抗震动，适合设备振动工况；

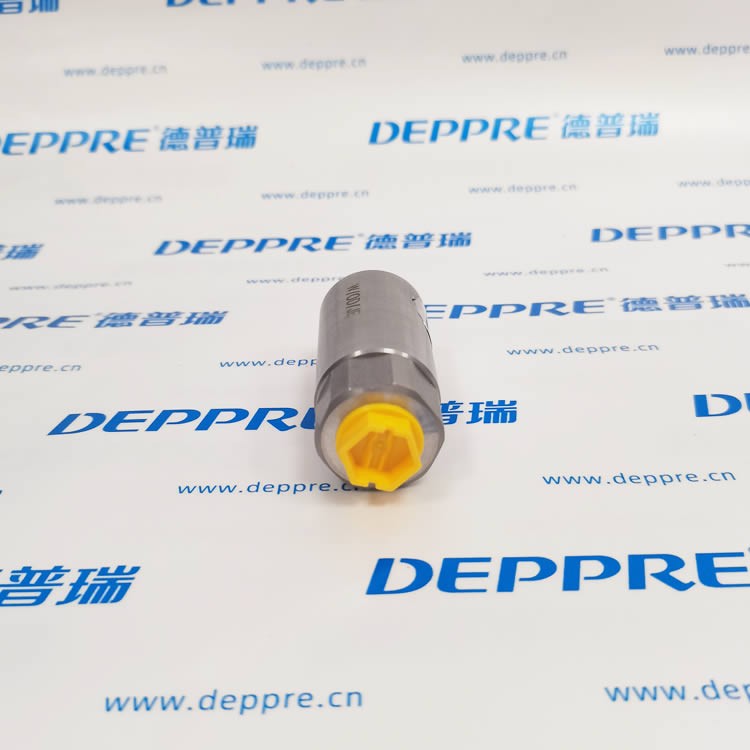

原厂黄色防尘帽，用于存放时保护密封面，防止灰尘颗粒损伤密封导致渗漏。
五、典型应用场景
注塑模具液压油路快速拆装；
液压测试台、压力检测设备回路；
工装夹具液压管路；
压缩空气、冷却液循环回路；
进口机械设备原装备件替换。
